BJH孔径分布图
领取红包 (小木虫手机app专属红包)

扫一扫，下载小木虫客户端

有这种分布的孔径分布图吗？求大神指教

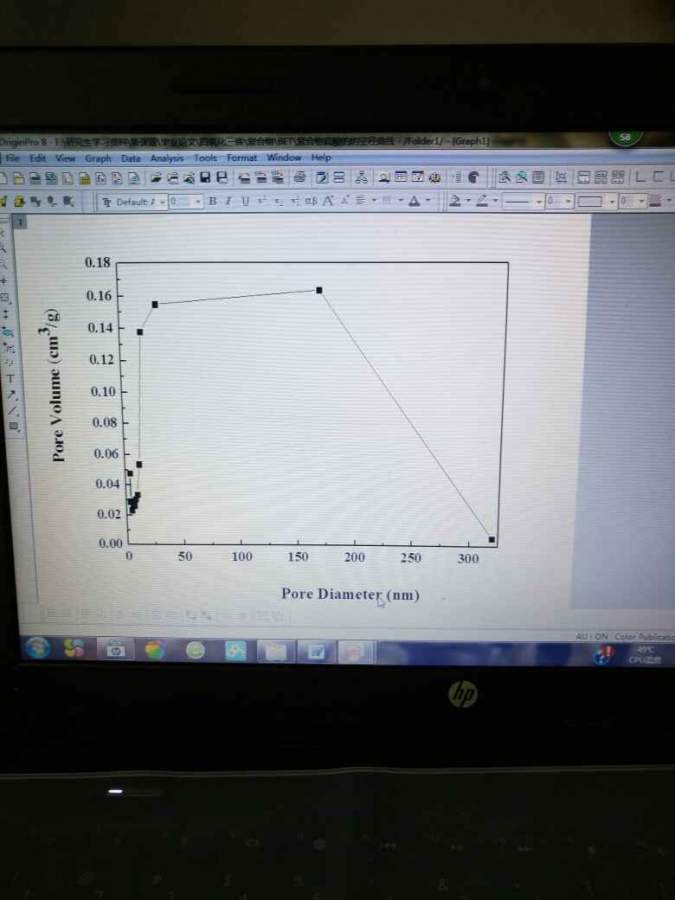

BJH孔径分布图


发自小木虫Android客户端
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-01-11 17:03:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

ljj716

木虫 (著名写手)
引用回帖:
15楼: Originally posted by hxtg at 2017-01-11 23:05:40
这是数据，我拿的第一列与第六列画的图，难道拿第一列与第四列？

...

好像没有错啊，你前面的数据那么密集，试试修改横坐标看看

发自小木虫Android客户端
赞一下(1人) 回复此楼
17楼2017-01-11 23:11:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hxtg

新虫 (初入文坛)
引用回帖:
16楼: Originally posted by ljj716 at 2017-01-11 23:10:26
不知道你用的哪一款仪器啊，我们测试报告出来，直接有一栏dV/dlogD,这一栏作为纵坐标，用孔径作为横坐标，
...

我也是，可是做出来的就是那个样子的

发自小木虫Android客户端
赞一下(1人) 回复此楼
18楼2017-01-11 23:23:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

格格叔叔

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
首先氮吸附，在测试孔径分布的时候，基本都是微孔和介孔这一段，大孔的段的测试结果误差很大。而且BJH是分析介孔段的，你取点的时候取到孔径31nm就行了，后几个点不要了，然后你把横坐标单位设的小一点。孔径分布图应该会好点。
赞一下(1人) 回复此楼
19楼2017-01-12 14:15:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

beyond160

木虫 (小有名气)
不懂

发自小木虫Android客户端
回复此楼
9楼2017-01-11 17:05:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ljj716

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
试试BJH的脱附dV/dlogD，origin作图的时候把横坐标改成ln，

发自小木虫Android客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

hxtg
10楼2017-01-11 17:11:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

温玺ok

铁虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
或者把横坐标设置成LOG10的对数坐标
赞一下 回复此楼
11楼2017-01-11 20:13:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hxtg

新虫 (初入文坛)
送红花一朵
引用回帖:
10楼: Originally posted by ljj716 at 2017-01-11 17:11:21
试试BJH的脱附dV/dlogD，origin作图的时候把横坐标改成ln，

不行，更离谱

发自小木虫Android客户端
回复此楼
12楼2017-01-11 20:33:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ljj716

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
12楼: Originally posted by hxtg at 2017-01-11 20:33:55
不行，更离谱
...

log10横坐标呢？再不行你发过来数据给你弄弄

发自小木虫Android客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

hxtg
13楼2017-01-11 21:32:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pengming34

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
数据点怎么这么少？

发自小木虫Android客户端
赞一下 回复此楼
14楼2017-01-11 21:43:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hxtg

新虫 (初入文坛)
送红花一朵
引用回帖:
13楼: Originally posted by ljj716 at 2017-01-11 21:32:02
log10横坐标呢？再不行你发过来数据给你弄弄
...

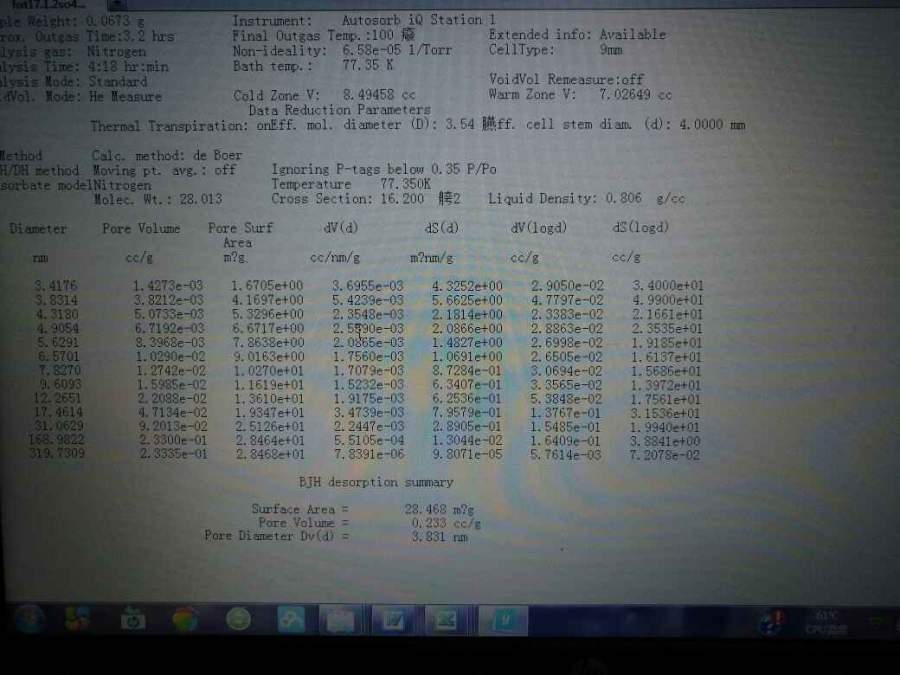

这是数据，我拿的第一列与第六列画的图，难道拿第一列与第四列？
BJH孔径分布图-1



发自小木虫Android客户端
赞一下 回复此楼
15楼2017-01-11 23:05:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ljj716

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
15楼: Originally posted by hxtg at 2017-01-11 23:05:40
这是数据，我拿的第一列与第六列画的图，难道拿第一列与第四列？

...

不知道你用的哪一款仪器啊，我们测试报告出来，直接有一栏dV/dlogD,这一栏作为纵坐标，用孔径作为横坐标，

发自小木虫Android客户端
赞一下 回复此楼
16楼2017-01-11 23:10:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyqqqqqq1994

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
18楼: Originally posted by hxtg at 2017-01-11 23:23:52
我也是，可是做出来的就是那个样子的
...

所以，请问楼主，是拿的第一列与第六列画图？ 以前作图都是以dV/dlogD为纵坐标，但是现在的数据里没有这一项
赞一下 回复此楼
20楼2017-05-24 18:55:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
