[求助] 色散各阶参量如何求已有3人参与

想知道图中泰勒展开的色散的各阶参量是如何求的,并不知道β(ω)的具体表达式,请大神指导,谢谢!

色散各阶参量如何求
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

opt-comm

木虫 (正式写手)

【答案】应助回帖

有了折射率,对频率求微商即可。
色散各阶参量如何求-1

3楼2016-12-31 14:22:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

opt-comm

木虫 (正式写手)

引用回帖:
7楼: Originally posted by 索里娅 at 2017-01-03 10:27:45
你计算过吗?我算出来的结果和下面公式计算出来的结构不一样?

...

我经常给学生留这样的作业,没有问题。
8楼2017-01-03 21:32:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

opt-comm

木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
找到SiO2的折射率n的经验公式,或者是赛尔麦耶方程,或者是牛顿公式。
2楼2016-12-31 14:18:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

索里娅

铜虫 (初入文坛)

引用回帖:
3楼: Originally posted by opt-comm at 2016-12-31 14:22:49
有了折射率,对频率求微商即可。


这个折射率是材料本身的折射率吗?还是计算色散时用的有效折射率?

发自小木虫Android客户端
4楼2016-12-31 23:18:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yiluwangxi

木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
求解光纤的本征模式,这个用数值计算需要解方程,假设z是光纤的纵向方向,模式具有这样的形式E=A(x,y) exp(i omi t)exp(-i beta  z)
场方程+边界条件 就可以数值求解 beta=beta(omiga)
然后通过求导数就可以得到你需要的物理量:beta_1,beta_2。。。。
5楼2016-12-31 23:36:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

opt-comm

木虫 (正式写手)

引用回帖:
4楼: Originally posted by 索里娅 at 2016-12-31 23:18:53
这个折射率是材料本身的折射率吗?还是计算色散时用的有效折射率?
...

多模光纤每个模式有有效折射率。单模光纤就用材料折射率就行。
6楼2017-01-01 21:32:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

索里娅

铜虫 (初入文坛)

引用回帖:
6楼: Originally posted by opt-comm at 2017-01-01 21:32:43
多模光纤每个模式有有效折射率。单模光纤就用材料折射率就行。...

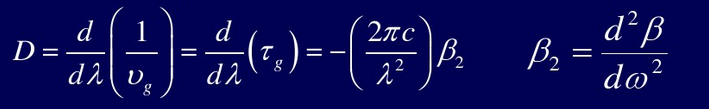

你计算过吗?我算出来的结果和下面公式计算出来的结构不一样?
色散各阶参量如何求-2

7楼2017-01-03 10:27:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

opt-comm

木虫 (正式写手)

【答案】应助回帖

引用回帖:
7楼: Originally posted by 索里娅 at 2017-01-03 10:27:45
你计算过吗?我算出来的结果和下面公式计算出来的结构不一样?

...

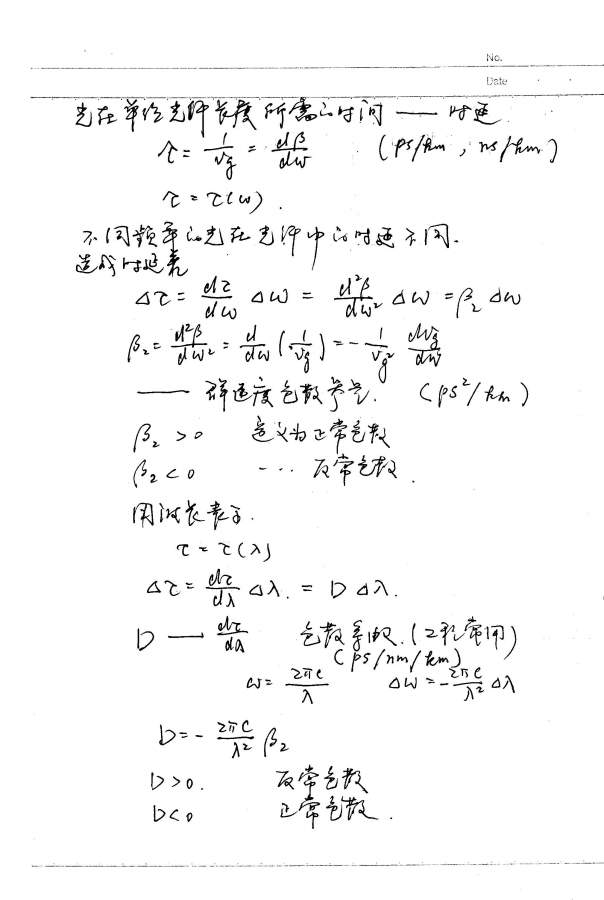

推导如下图
色散各阶参量如何求-3

9楼2017-01-03 21:37:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

索里娅

铜虫 (初入文坛)

引用回帖:
8楼: Originally posted by opt-comm at 2017-01-03 21:32:17
我经常给学生留这样的作业,没有问题。...

老师,您好,我还有一个问题就是,我计算的光纤的色散是多模的,那我算出基模的有效折射率随波长的关系,直接用有效折射率对频率求导就行吗?需不需要像我题目中所传的文献的图片中那样,要在折射率前面乘以频率除以光速?
色散各阶参量如何求-4

10楼2017-01-04 10:20:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
