waterloortoy

银虫 (正式写手)

引用回帖:
8楼: Originally posted by figo2015 at 2016-12-09 11:12:25
你是研究晶体的什么呢?我是刚开始学,晶体的结构还没有建好,以后还请多多指教...

第一性原理研究功能材料,也只是刚学MS
11楼2016-12-09 14:13:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pigrass

专家顾问 (著名写手)

伊卡斯特的小猪

引用回帖:
9楼: Originally posted by figo2015 at 2016-12-09 11:22:22
我画的那个理论上铅原子应该和两个氧原子连接成键的,但是为什么画出来是游离的?我是刚学的新手,想先把晶体结构画出来,文献中已有画出来的如图,同样的数据我画出来差距很大,不知道如何入手,想请教下怎么样才 ...

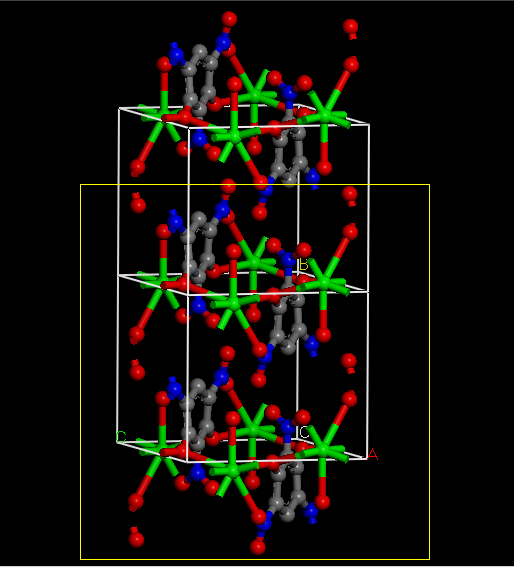

根据第二个晶胞参数和第二组原子坐标画的
Pb的颜色调成绿色,方便和C原子区分
display style 里B调成2方便看出2层原子
拿鼠标换换角度
大概和你的文献图差不多,文献数据应该没问题,你再试试看是不是哪里画错了

Materials studio 问题求助,新手求大神帮忙.


H原子需要makeP1后再加,我这里还没加
#有问题发论坛,不接受私聊#爱晶体,爱MaterialsStudio#MS专辑点击右边#http://emuch.net/taotie/41673.html#物性数据#http://webbook.nist.gov/chemistry/#
12楼2016-12-09 14:31:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

figo2015

木虫 (正式写手)

引用回帖:
12楼: Originally posted by pigrass at 2016-12-09 14:31:20
根据第二个晶胞参数和第二组原子坐标画的
Pb的颜色调成绿色,方便和C原子区分
display style 里B调成2方便看出2层原子
拿鼠标换换角度
大概和你的文献图差不多,文献数据应该没问题,你再试试看是不是哪里画错 ...

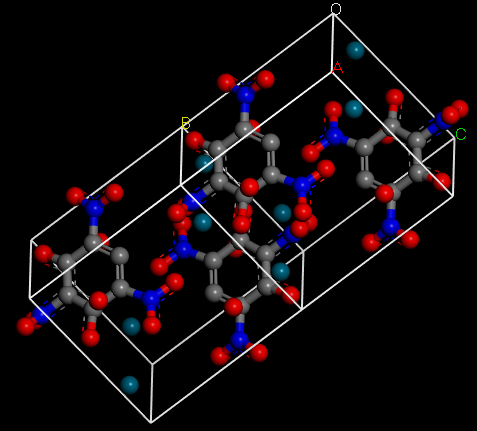

特别感谢!我画出来铅原子还是没有连接起来,你画的时候是添加原子后自动生成的化学键还是自己添加的?还有,加氢原子的具体步骤是什么呢?
Materials studio 问题求助,新手求大神帮忙-1

13楼2016-12-09 15:10:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pigrass

专家顾问 (著名写手)

伊卡斯特的小猪

引用回帖:
13楼: Originally posted by figo2015 at 2016-12-09 15:10:49
特别感谢!我画出来铅原子还是没有连接起来,你画的时候是添加原子后自动生成的化学键还是自己添加的?还有,加氢原子的具体步骤是什么呢?

...

我是MS6.0版本,按照那个图里面原子的顺序一个个添加,Pb和O基本自动连接了,只有一个O原子要手动和Pb连
你把你的结构导出为cif格式传上来,我看看有没有问题
#有问题发论坛,不接受私聊#爱晶体,爱MaterialsStudio#MS专辑点击右边#http://emuch.net/taotie/41673.html#物性数据#http://webbook.nist.gov/chemistry/#
14楼2016-12-09 15:29:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pigrass

专家顾问 (著名写手)

伊卡斯特的小猪

引用回帖:
13楼: Originally posted by figo2015 at 2016-12-09 15:10:49
特别感谢!我画出来铅原子还是没有连接起来,你画的时候是添加原子后自动生成的化学键还是自己添加的?还有,加氢原子的具体步骤是什么呢?

...

另外你的苯环成键明显不对,苯环是选中6个化学键,modify——modify bond type——partial double bond
#有问题发论坛,不接受私聊#爱晶体,爱MaterialsStudio#MS专辑点击右边#http://emuch.net/taotie/41673.html#物性数据#http://webbook.nist.gov/chemistry/#
15楼2016-12-09 15:31:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

figo2015

木虫 (正式写手)

引用回帖:
14楼: Originally posted by pigrass at 2016-12-09 15:29:26
我是MS6.0版本,按照那个图里面原子的顺序一个个添加,Pb和O基本自动连接了,只有一个O原子要手动和Pb连
你把你的结构导出为cif格式传上来,我看看有没有问题...

麻烦你帮我看一下,谢谢啦!

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : LTNR.cif
  • 2016-12-09 15:38:40, 2.01 K
16楼2016-12-09 15:39:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pigrass

专家顾问 (著名写手)

伊卡斯特的小猪

对比了一下

问题在于Pb原子你画成了Pd,所以和O的成键有问题

另外显示效果的话,因为你原子的分数坐标都对的,所以你鼠标调一下看的方向就能达到文献的效果了

» 本帖已获得的红花(最新10朵)

#有问题发论坛,不接受私聊#爱晶体,爱MaterialsStudio#MS专辑点击右边#http://emuch.net/taotie/41673.html#物性数据#http://webbook.nist.gov/chemistry/#
17楼2016-12-09 16:58:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

figo2015

木虫 (正式写手)

送红花一朵
引用回帖:
17楼: Originally posted by pigrass at 2016-12-09 16:58:32
对比了一下

问题在于Pb原子你画成了Pd,所以和O的成键有问题

另外显示效果的话,因为你原子的分数坐标都对的,所以你鼠标调一下看的方向就能达到文献的效果了

怎么画Pb原子呢?我是直接按照原子位置输入的。

发自小木虫Android客户端
18楼2016-12-09 17:16:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pigrass

专家顾问 (著名写手)

伊卡斯特的小猪

引用回帖:
18楼: Originally posted by figo2015 at 2016-12-09 17:16:15
怎么画Pb原子呢?我是直接按照原子位置输入的。
...

把Pd原子删掉,重新添加Pb原子。Pd都能找到不会找不到Pb吧

发自小木虫Android客户端

» 本帖已获得的红花(最新10朵)

#有问题发论坛,不接受私聊#爱晶体,爱MaterialsStudio#MS专辑点击右边#http://emuch.net/taotie/41673.html#物性数据#http://webbook.nist.gov/chemistry/#
19楼2016-12-10 07:20:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

figo2015

木虫 (正式写手)

引用回帖:
19楼: Originally posted by pigrass at 2016-12-10 07:20:06
把Pd原子删掉,重新添加Pb原子。Pd都能找到不会找不到Pb吧
...

删除铅原子重新添加还是没有键,

发自小木虫Android客户端
20楼2016-12-10 10:00:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
