[求助] 求教icem结构网格划分！ 已有3人参与

求教，用ICEM进行下图的结构网格划分，在方管处网格出现的延伸，并且质量检查是负网格，求解决方法！
方管处的block是由面拉伸形成！求教icem结构网格划分！

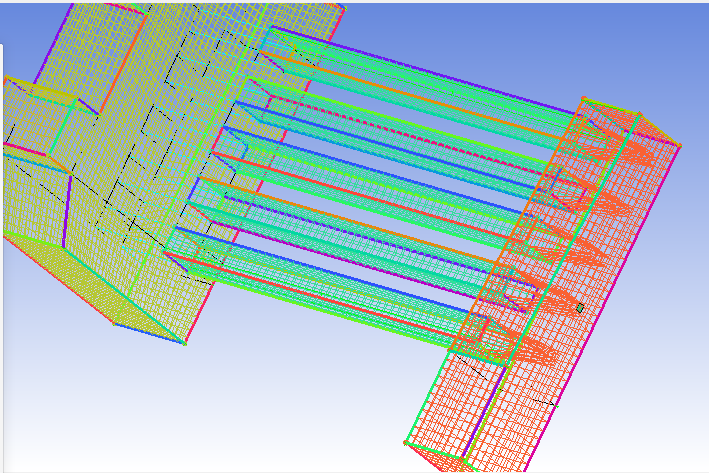

求教icem结构网格划分！-1

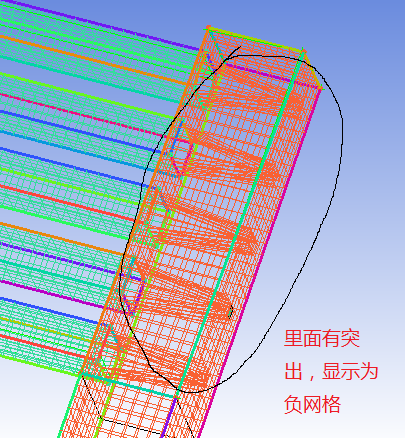

求教icem结构网格划分！-2
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : ex6_8_split.tin
    • 2016-12-07 20:57:32, 42.22 K

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-12-07 20:57:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小伟在奋斗

主管区长

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！

【答案】应助回帖

感谢参与，应助指数 +1
你试试从整体划分网格，然后慢慢的切掉多余的
赞一下 回复此楼
好好搞科研
2楼2016-12-08 08:32:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lzzy5162

主管区长

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
2楼: Originally posted by 小伟在奋斗 at 2016-12-08 08:32:29
你试试从整体划分网格，然后慢慢的切掉多余的

是先搞一个大的block把网格画了之后再去切除吗？
赞一下 回复此楼
3楼2016-12-08 20:56:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小伟在奋斗

主管区长

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
3楼: Originally posted by lzzy5162 at 2016-12-08 20:56:12
是先搞一个大的block把网格画了之后再去切除吗？...

是的，先挂一个大的，之后切割，把多余的删了

发自小木虫Android客户端
赞一下 回复此楼
好好搞科研
4楼2016-12-09 07:36:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lzzy5162

实习版主

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
4楼: Originally posted by 小伟在奋斗 at 2016-12-09 07:36:04
是的，先挂一个大的，之后切割，把多余的删了
...

我试一下，谢谢！

发自小木虫Android客户端
回复此楼
5楼2016-12-09 09:48:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liaojinjin

超级版主

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！

【答案】应助回帖

我试着画了一下质量在0.8及其以上，确实看着简单，其实有些要注意的地方。
赞一下 回复此楼
6楼2017-10-20 15:03:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

keeep0394

主管区长

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！

【答案】应助回帖

典型的映射错误，block的面与几何的面映射关系错误。
赞一下 回复此楼
7楼2017-10-20 19:41:00
