[求助] 超级电容器交流阻抗 已有2人参与

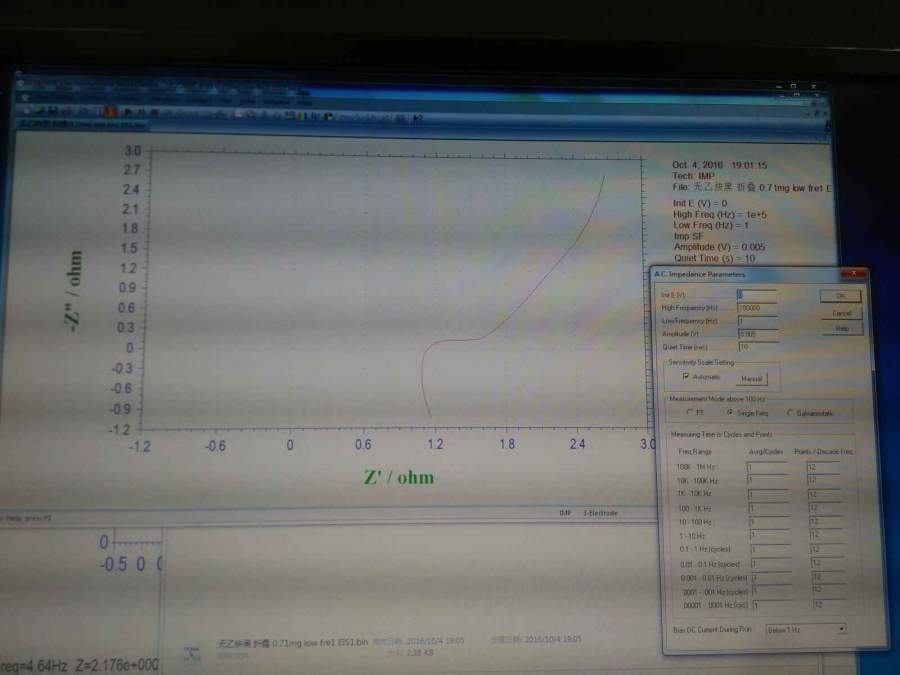

为什么我的阻抗图会是这样的?

超级电容器交流阻抗


发自小木虫Android客户端
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-10-04 19:13:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阮之复兴

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
低频部分应该是开路Warburg (FLW-o)。 高频部分可能是接线太长导致电感。缩短接线距离可能会好一点

发自小木虫Android客户端
赞一下(2人) 回复此楼
电化学理论与实验，腐蚀和阻抗谱，燃料电池
2楼2016-10-04 20:10:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhudaolian

银虫 (正式写手)
引用回帖:
2楼: Originally posted by 阮之复兴 at 2016-10-04 20:10:45
低频部分应该是开路Warburg (FLW-o)。 高频部分可能是接线太长导致电感。缩短接线距离可能会好一点

首先非常感谢!对于高频部分缩短了连接线，出来的图像还是没有发生变化。想请教一下接下来我应该如何改进呢?

发自小木虫Android客户端
赞一下 回复此楼
3楼2016-10-05 20:20:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阮之复兴

金虫 (小有名气)
引用回帖:
3楼: Originally posted by zhudaolian at 2016-10-05 07:20:06
首先非常感谢!对于高频部分缩短了连接线，出来的图像还是没有发生变化。想请教一下接下来我应该如何改进呢?
...

在CHI系统设置成4-electrode，然后将Working和Sensing分别夹在工作电极上。让Sensing尽可能靠近工作电极。这样试试看。
如果还不行，并且你的体系里确定没有电感存在的话。。。那只有阉割数据了。。。
赞一下 回复此楼
电化学理论与实验，腐蚀和阻抗谱，燃料电池
4楼2016-10-05 23:17:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hhxxa

金虫 (正式写手)
chi做阻抗不理想，建议换进口工作站试试

发自小木虫Android客户端
赞一下(1人) 回复此楼
5楼2016-10-06 08:40:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhudaolian

银虫 (正式写手)
引用回帖:
5楼: Originally posted by hhxxa at 2016-10-06 08:40:07
chi做阻抗不理想，建议换进口工作站试试

好的，非常感谢！

发自小木虫Android客户端
回复此楼
6楼2016-10-06 13:23:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tjzxd

木虫 (正式写手)

【答案】应助回帖

高频区域 有较大的电流，current range 再选择大一点。
赞一下 回复此楼
7楼2016-10-08 10:44:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhudaolian

银虫 (正式写手)
引用回帖:
7楼: Originally posted by tjzxd at 2016-10-08 10:44:07
高频区域 有较大的电流，current range 再选择大一点。

请问这应该怎么调节啊?

发自小木虫Android客户端
赞一下 回复此楼
8楼2016-10-08 18:23:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhoupenghuge

木虫 (小有名气)
请问楼主，开路电压怎么设定呢
赞一下 回复此楼
9楼2017-03-20 22:07:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
