[求助] 求助ICEM划分网格，局部网格质量怎么提高 已有3人参与

求助ICEM划分网格，局部网格质量怎么提高
求助ICEM划分网格，局部网格质量怎么提高-1

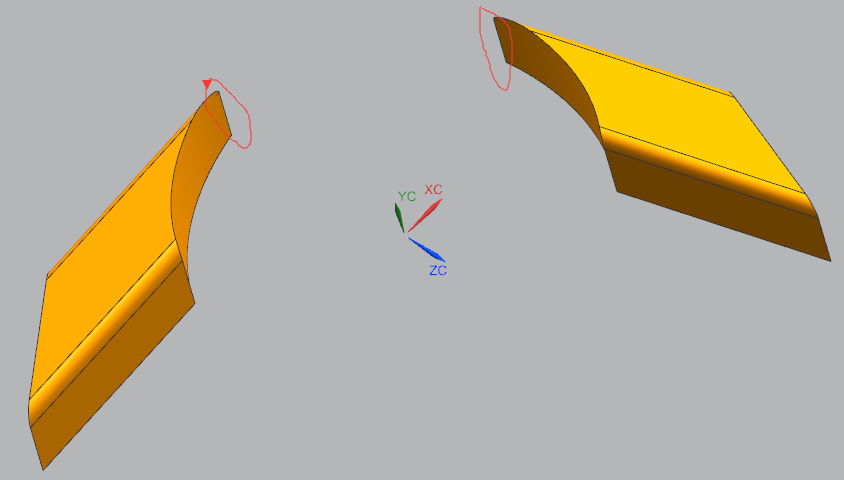

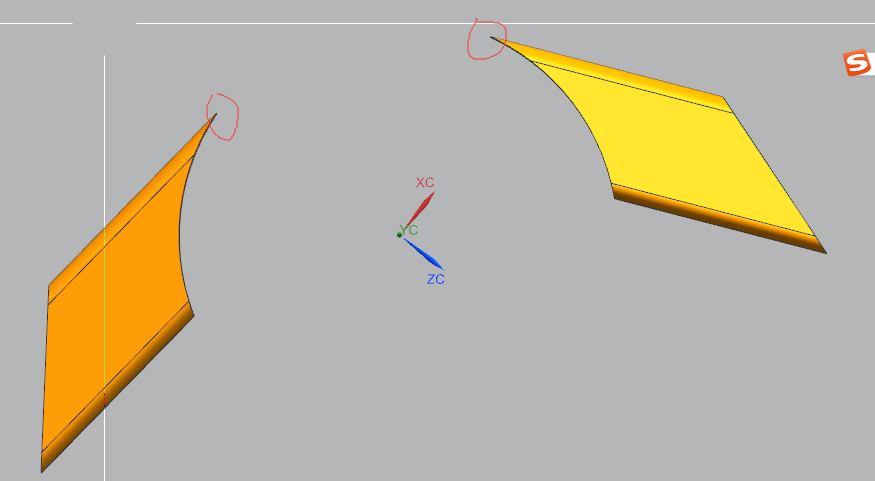

上图中用ICEM非结构画网格，默认设置，画红圈的地方质量小于0.1，怎么提高，附件有几何模型求助ICEM划分网格，局部网格质量怎么提高-2
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 2.png
    • 2016-10-03 20:26:22, 35.78 K
  • 附件 2 : 2.png
    • 2016-10-03 20:28:05, 35.78 K
  • 附件 3 : in.x_t
    • 2016-10-03 20:29:20, 25.44 K

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-10-03 20:30:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

xsyyhz

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by zhaokanbing at 2016-10-03 22:43:08
可以把质量不好的地方定义一个区域
对这个区域进行局部加密处理

我也确实这么做的，我感觉已经够密了，难道还不够密，我再试试

发自小木虫Android客户端
赞一下(1人) 回复此楼
4楼2016-10-04 21:50:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

qc12345

至尊木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
1.把網格調小
2.用smooth修正
赞一下 回复此楼
聽海
2楼2016-10-03 22:36:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhaokanbing

木虫之王 (文坛精英)

【答案】应助回帖

感谢参与，应助指数 +1
可以把质量不好的地方定义一个区域
对这个区域进行局部加密处理
赞一下 回复此楼
3楼2016-10-03 22:43:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhaokanbing

木虫之王 (文坛精英)

【答案】应助回帖

引用回帖:
4楼: Originally posted by xsyyhz at 2016-10-04 21:50:23
我也确实这么做的，我感觉已经够密了，难道还不够密，我再试试
...

先光顺几次
看有没有效果
赞一下 回复此楼
5楼2016-10-04 22:30:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangcy8905

银虫 (著名写手)
如果尖角太尖的话就悲剧了，好像没办法。

发自小木虫Android客户端
赞一下 回复此楼
6楼2016-10-05 11:42:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

感谢参与，应助指数 +1
尖角的地方实在不行 网格就稀疏一点儿 不要太密集  试试看

最后效的方法就是改变模型 让尖角不存在
赞一下 回复此楼
我要奋斗到底
7楼2016-10-05 20:17:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)
几何模型限制了，如果尖角度一直存在，那质量不可能很高

发自小木虫Android客户端
赞一下 回复此楼
其实我想说，以上结论是我瞎编的。。。
8楼2016-10-05 20:42:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阿城的3.0

银虫 (正式写手)
引用回帖:
8楼: Originally posted by lx901023 at 2016-10-05 20:42:40
几何模型限制了，如果尖角度一直存在，那质量不可能很高

确实如此！
回复此楼
很想多发点文章
9楼2016-10-05 21:44:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wplwhl

铁杆木虫 (著名写手)

欧拉拉
这样的尖角是没法调整出好的网格的，结构决定了…

发自小木虫IOS客户端
赞一下 回复此楼
不一样的烟火
10楼2016-10-06 11:19:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
