[求助] 求助 关于ICEM划分网格导入fluent出错问题 困扰了一个多月 已有2人参与

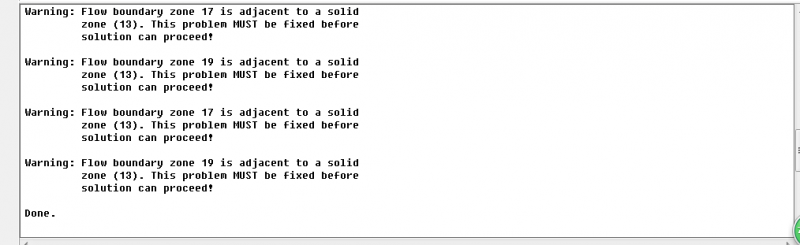

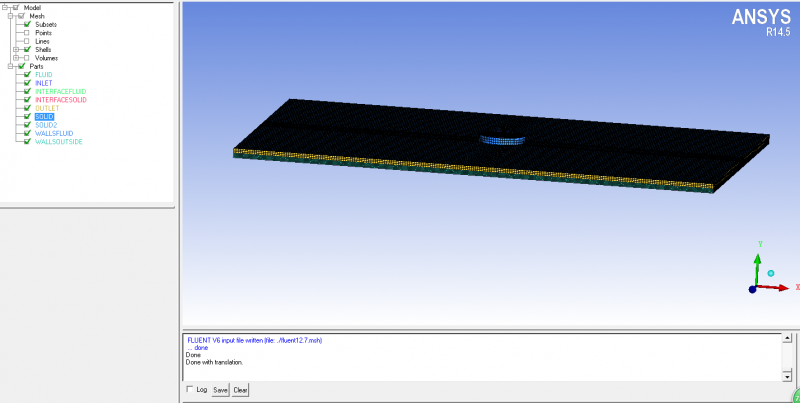

我用ICEM划分网格 模型有流体区域和固体区域，他们有一个交接面，用Icem分别划分网格如图1，然后分别命名Part。最后在ICEM中用merge组装起来，网格导入Fluent中出错了

求助 关于ICEM划分网格导入fluent出错问题 困扰了一个多月


求助 关于ICEM划分网格导入fluent出错问题 困扰了一个多月-1
回复此楼

» 猜你喜欢
1楼 2015-12-07 16:38:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gaoyuanyu

铁杆木虫 (著名写手)

老虫

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
qg547321137: 金币+10 2015-12-12 09:40:46
就在中间建立一个面，定义成interface，把两部分隔开。。。

发自小木虫Android客户端
赞一下 回复此楼
低调一点点
2楼2015-12-09 08:31:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小伟在奋斗

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
qg547321137: 金币+10, ★★★★★最佳答案 2015-12-11 20:18:03
qg547321137: 金币+20 2015-12-12 09:41:01
你划分block的时候，把固体域那部分的block换个名字就好了，不用建立面
赞一下(1人) 回复此楼
好好搞科研
3楼2015-12-09 08:36:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qg547321137

银虫 (小有名气)
引用回帖:
3楼: Originally posted by 小伟在奋斗 at 2015-12-09 08:36:23
你划分block的时候，把固体域那部分的block换个名字就好了，不用建立面

谢谢你的回复 成功了
赞一下 回复此楼
4楼2015-12-12 09:41:35
