[求助] ICEM结构化网格划分

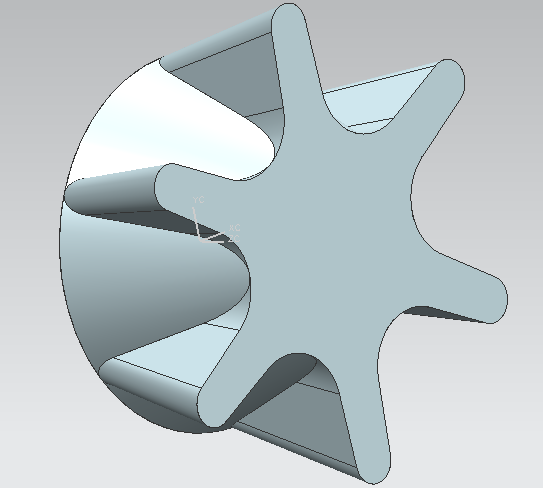

这个几何体想采用结构化网格进行划分，自己用ICEM尝试了各种分块得到的网格质量都很差甚至出现0的情况，想请问各位大神有没有什么好的思路进行分块，这是几何模型https://pan.baidu.com/s/1kUGLqXx，不胜感激

ICEM结构化网格划分
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-09-19 14:07:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大可狐狸星

新虫 (初入文坛)
自己来顶顶，还有整个图形后面还有一个圆柱，主要难的部分在这个不规则几何体，我把完整的几何体也留下https://pan.baidu.com/s/1boTSJsN
赞一下 回复此楼
2楼2016-09-19 14:15:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Clotaira

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 大可狐狸星 at 2016-09-19 14:15:09
自己来顶顶，还有整个图形后面还有一个圆柱，主要难的部分在这个不规则几何体，我把完整的几何体也留下https://pan.baidu.com/s/1boTSJsN

问题解决了吗
回复此楼
3楼2016-10-05 23:45:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)
额，请问您有没有icem结构化网格的基础呢，你这样的几何结构，如果不修改，很难做出好网格

发自小木虫Android客户端
赞一下 回复此楼
其实我想说，以上结论是我瞎编的。。。
4楼2016-10-06 00:19:07
