[求助] ICEM非结构化网格划分

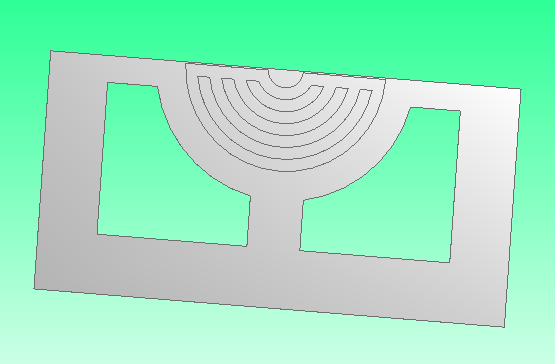

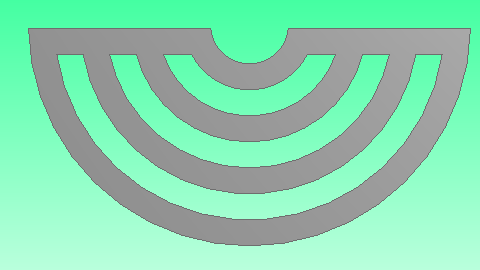

3毫米厚扣去两个洞的长方体，减去图1所示的2毫米厚的图形，得到图2所示的图形，进行非结构化网格划分完场之后，导入CFX中，就会出现图3所示的问题，在ICEM中在part中命名的部分重复命名，如果把长方体的厚度改成大于等于6毫米的话就不会这个问题就不存在了，但是我的模型要求厚度是3毫米，请问我改怎么办呢？我用的四面体网格进行划分。

ICEM非结构化网格划分


ICEM非结构化网格划分-1


ICEM非结构化网格划分-2
回复此楼

» 猜你喜欢
Everyadversity，everyfailure，everyheartachecarrieswithittheseedonanequalorgreaterbenefit.
1楼 2015-09-09 22:17:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

baby萍710

铁杆木虫 (正式写手)
划分完事了
回复此楼
Everyadversity，everyfailure，everyheartachecarrieswithittheseedonanequalorgreaterbenefit.
2楼2015-09-11 17:11:11
