应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 铸造 » 7XXX铝合金的金相图片 实在不懂为什么这个样子 完全不会分析
391/4返回列表1234下一页
查看: 2991  |  回复: 38
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

黯黑の溯源

新虫 (初入文坛)

[求助] 7XXX铝合金的金相图片 实在不懂为什么这个样子 完全不会分析 已有7人参与

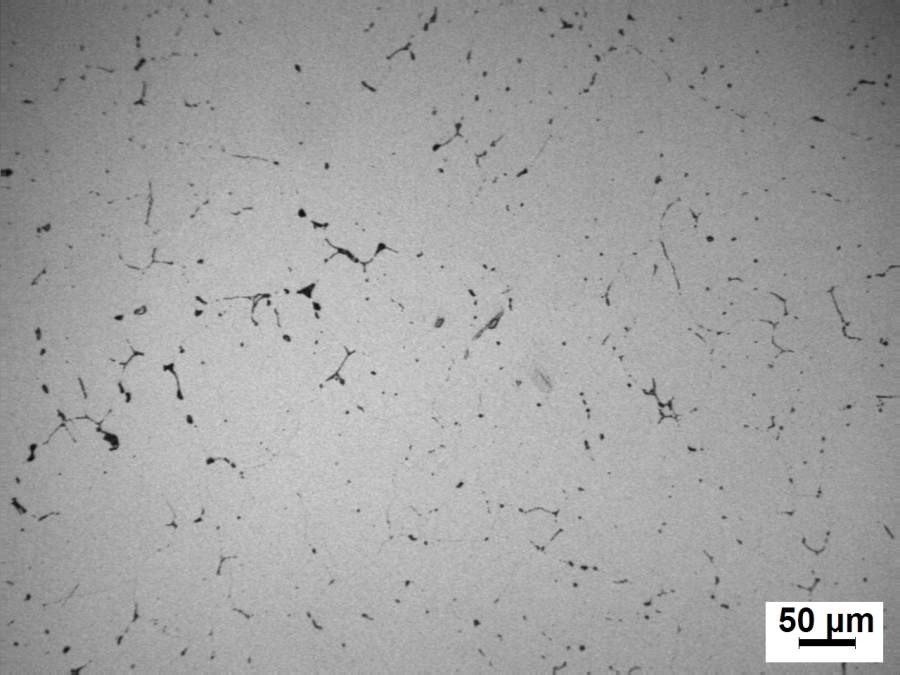

7XXX加Zr、Sc之后的  求大神这怎么回事儿  腐蚀时间20S killer腐蚀

7XXX铝合金的金相图片   实在不懂为什么这个样子  完全不会分析
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-09-10 07:42:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

yong0119

木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
黯黑の溯源: 金币+1, ★★★很有帮助 2016-09-10 17:54:04
有缺陷 直接铸造样品的话 那就是缩松缩孔缺陷；有后续热处理的话，那还可能是过烧

[ 发自手机版 http://muchong.com/3g ]
赞一下(3人) 回复此楼
欢迎失效分析案例咨询
3楼2016-09-10 17:25:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

只洗碗不吃饭

新虫 (初入文坛)
腐蚀过了吧，在9%氢氧化钠中试试

发自小木虫Android客户端
赞一下(2人) 回复此楼
2楼2016-09-10 15:32:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吴浩

木虫 (正式写手)
引用回帖:
28楼: Originally posted by 黯黑の溯源 at 2016-09-12 13:46:32
具体的工艺上面说了  是不是你只看了第一楼 没注意后面的回复

工艺是均匀化后热变形再热处理的 具体参数上面也有   你再帮忙看一下...

热变形后的7XXX铝合金确实不太好腐蚀，然后个人觉得你复试的还是有点浅，中间黑色的没准是在均火后的残余相，然后就是变形量如果太小，晶粒变形就不是很明显，当然你这可能腐蚀太浅晶界也没有出来，可以尝试一段时间一段时间的复试，没段时间后都看看OM，这也也能保证不会复试过了。
赞一下(2人) 回复此楼

» 本帖已获得的红花（最新10朵）

黯黑の溯源
29楼2016-09-12 14:35:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bigbright

银虫 (正式写手)

【答案】应助回帖

把你的金相试样找出来，重新放炉子里固溶，到温放后放进去1h后淬火，拿出来用细砂纸磨一下抛一下再用Keller腐蚀就能看到清晰晶粒了
赞一下(1人) 回复此楼
35楼2016-10-16 10:35:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

胡凯撒

木虫 (小有名气)
看起来有点过烧了，而且感觉腐蚀也不到位，有些晶界都不显现。其他的小黑点应该是第二相，你要是想统计晶粒尺寸的话建议阳极覆膜做偏光。而且7xxx合金时效的金相挺难腐蚀出来的，建议腐蚀固溶态，那个比较好腐蚀出来，其晶粒形态在金相下观察跟时效样差不多的。
赞一下(1人) 回复此楼
37楼2016-10-16 16:11:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

黯黑の溯源

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 只洗碗不吃饭 at 2016-09-10 15:32:33
腐蚀过了吧，在9%氢氧化钠中试试

晶界处的可能是腐蚀问题  我再抛光一次  看看不腐蚀的情况  希望没有  不然没法毕业了
赞一下 回复此楼
4楼2016-09-10 17:53:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

黯黑の溯源

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by yong0119 at 2016-09-10 17:25:33
有缺陷 直接铸造样品的话 那就是缩松缩孔缺陷；有后续热处理的话，那还可能是过烧

热处理之后的   缺陷问题 我论文怎么搞啊  今年研三  还要找工作
赞一下 回复此楼
5楼2016-09-10 17:55:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

黯黑の溯源

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 只洗碗不吃饭 at 2016-09-10 15:32:33
腐蚀过了吧，在9%氢氧化钠中试试

对了 腐蚀过了 晶界会这样吗  为什么晶界都不清楚 没办法统计平均晶粒尺寸
赞一下 回复此楼
6楼2016-09-10 17:57:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

安德鲁

新虫 (小有名气)
科勒试剂的浓度比较高，最好用低浓度混合酸，能好一些

发自小木虫IOS客户端
赞一下 回复此楼
学习
7楼2016-09-10 19:04:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

安德鲁

新虫 (小有名气)
要想统计平均晶粒度要做偏光才可以

发自小木虫IOS客户端
赞一下 回复此楼
学习
8楼2016-09-10 19:05:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

安德鲁

新虫 (小有名气)
你的图片只能看到枝晶网，铸造组织不能叫晶界

发自小木虫IOS客户端
赞一下 回复此楼
学习
9楼2016-09-10 19:06:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

星空下的月亮

新虫 (小有名气)
我也做7系，你怎么浇的？？？

发自小木虫Android客户端
赞一下 回复此楼
或许人生就像
10楼2016-09-10 19:35:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 黯黑の溯源 的主题更新
391/4返回列表1234下一页
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
