[求助]
纳米线器件制备 已有1人参与
|

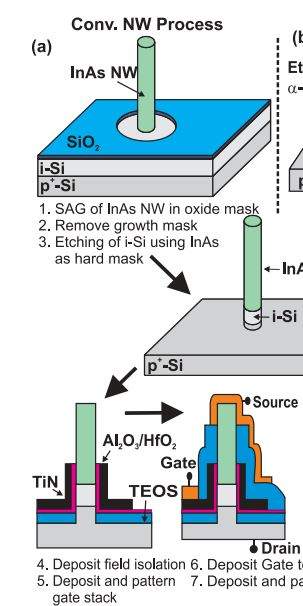

各位大虾，在下近读一篇文章，看到一个纵向的纳米线器件如下图所示（附论文），对于其中工艺步骤有些不明白 ，而文章并无明确阐述。在下一向做理论工作，没有做过实验，所以对于工艺如同文盲，望各位赐教！  疑问： 1. 纳米线侧面的栅介质和栅金属是如何生长上去的？ 2.如何保证在生长栅介质和金属的时候保证InAs NW上不生长介质与金属？  |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 07001544.pdf
2016-08-27 13:51:31, 1.94 M
» 收录本帖的淘帖专辑推荐
 纳米器件工艺 |
» 猜你喜欢
学院官方群-院士团队招生-学生自由度高-培养模式成熟已有10余名学生赴985海外深造
已经有0人回复
-
武汉纺织大学化工学院官方群-院士团队招生-学生自由度高-10余名学生赴985海外深造
已经有0人回复
-
无机化学论文润色/翻译怎么收费?
已经有51人回复
-
南昌航空大学蒋华麟教授课题组招收化学、环境、碳达峰碳中和及相关专业硕士信息
已经有0人回复
-
湖北师范大学复试调剂
已经有0人回复
-
武汉纺织大学_化工学院官方调剂群-院士团队招生-学生自由度高-每届发展好
已经有0人回复
-
河北大学材料与化工专业研究生（专硕）招收调剂生
已经有0人回复
-
河北大学无机化学专业招收调剂生
已经有0人回复
-
济南大学国家优青课题组 2026 调剂招生来啦
已经有0人回复
-
武汉纺织大学_化学院官方调剂群-院士团队招生-学生自由度高发展好-欢迎各位同学
已经有0人回复
» 本主题相关商家推荐: (我也要在这里推广)
yswyx
专家顾问 (著名写手)
-
专家经验: +651 - MN-EPI: 8
- 应助: 807 (博后)
- 贵宾: 0.204
- 金币: 2618.9
- 散金: 6018
- 红花: 112
- 帖子: 2705
- 在线: 577.8小时
- 虫号: 446878
- 注册: 2007-10-30
- 性别: GG
- 专业: 半导体微纳机电器件与系统
- 管辖: 微米和纳米
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
破卷天涯: 金币+50, ★★★★★最佳答案 2016-09-05 11:39:18
感谢参与，应助指数 +1
破卷天涯: 金币+50, ★★★★★最佳答案 2016-09-05 11:39:18
|
文章里写的很清楚啊。 氧化铝和氧化铪是用ALD做的。应该是整体全部做好，把纳米线也覆盖了，然后用光刻胶进行表面涂敷，光刻胶的高度低于纳米线的高度，把纳米线顶端暴露，再用刻蚀或者腐蚀的方法，把顶部的氧化铪和氧化铝刻掉，形成栅绝缘介质的图形化。TiN和氧化硅他也说是ALD，姑且信之，我认为溅射的可能性更大，图形化是和上面一样的方法一起做的。 栅金属，写的是蒸发，溅射也可。图形化是做lift off，这一步文章里一笔带过，从电镜图上看，应该很难。 你的第二个问题，上面的工艺流程里面已经讲了，用的是刻蚀（腐蚀）和lift off。 整个工艺流程对于做器件来说还是有点儿复杂的，国内估计没几个实验室能跑通这种东西。从衬底和各类介质材料到各种加工手段，还有工艺难度，估计也就中科院微电子所，中科大，上交这种地方能尝试做一下，还不能保证能做好。 finfet的延伸，挺好的思路。 |
2楼2016-08-29 11:05:21
