| 查看: 4253 | 回复: 5 | ||
[求助]
单层MoS2晶体管里迁移率(mobility)计算区域为什么是线性区
|

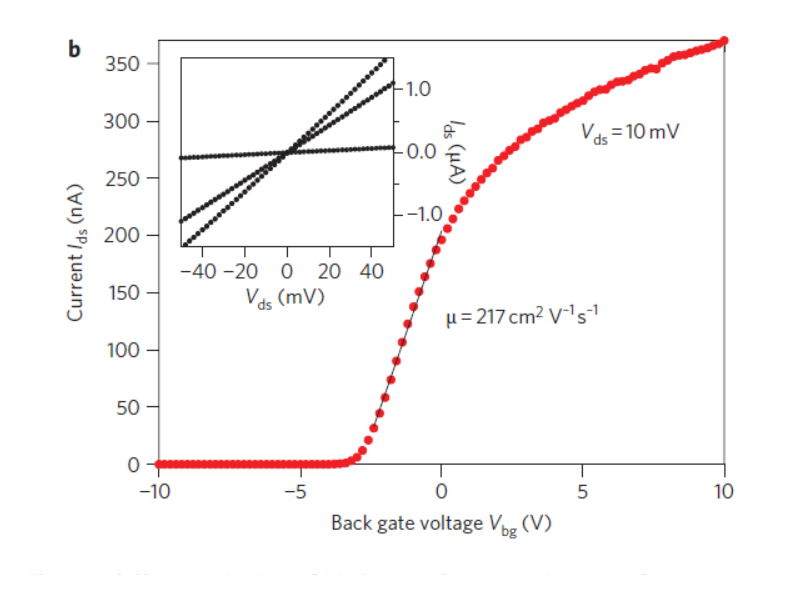

Nature nanotechnolog发表的“Single-layer MoS2 transistors” (DOI: 10.1038/NNANO.2010.279)中，在计算场效应迁移率的时候，使用了下图第一段曲线的数据（图片在附件），并用了线性区的公式计算mobility，u=[dIds/dVbg] × [L/(WCiVds)]，但是这一段不应该是饱和区域或者未达到阈值的区域吗？求教为何使用了线性区的公式，谢谢！ I-V curve.png |
回复此楼» 猜你喜欢
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有4人回复
-
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有5人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有5人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有6人回复
-
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有6人回复
-
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急
已经有5人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有5人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有5人回复
-
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有4人回复
xpengpengx
铜虫 (小有名气)
- 应助: 4 (幼儿园)
- 金币: 628.7
- 散金: 14
- 红花: 1
- 帖子: 128
- 在线: 112.4小时
- 虫号: 2138044
- 注册: 2012-11-20
- 专业: 半导体光电子器件
2楼2016-07-23 14:44:53
|
能问一下为什么有些文章用线性区，有些用饱和区吗？我看大多小分子半导体都会用饱和区，MoS2用线性区，谢谢。另外，麻烦点一下应援，不然我不能给你发金币。 发自小木虫IOS客户端 |
3楼2016-07-23 15:49:16
xpengpengx
铜虫 (小有名气)
- 应助: 4 (幼儿园)
- 金币: 628.7
- 散金: 14
- 红花: 1
- 帖子: 128
- 在线: 112.4小时
- 虫号: 2138044
- 注册: 2012-11-20
- 专业: 半导体光电子器件
|
这个没什么定论的，一般漏源电压很小如0.01V，器件还没达到饱和 所以通常通过取漏源电压Vds较小测得的转移曲线来计算线性迁移率；当Vds较大时（大于饱和电压），器件处于饱和状态，所以通过较大Vds 下测的转移来计算饱和迁移率 有些期刊会同时要求饱和和线性迁移率 发自小木虫IOS客户端 |
4楼2016-07-23 16:26:04
xpengpengx
铜虫 (小有名气)
- 应助: 4 (幼儿园)
- 金币: 628.7
- 散金: 14
- 红花: 1
- 帖子: 128
- 在线: 112.4小时
- 虫号: 2138044
- 注册: 2012-11-20
- 专业: 半导体光电子器件
Eicky5楼2016-07-23 16:27:39
6楼2016-07-23 18:46:24
