[交流] 一种新型固定工具介绍


乍一听冰冻盘可能很多人都不了解，冰冻盘是机械加工所用的一种工件固定工具，国内引入冰冻盘还不到一年的时间，但是冰冻盘的历史确是已经长达19年之久，从这一点上来说，冰冻盘无疑是一个成熟可靠的产品，我们相信冰冻盘的使用推广定能为国内的精密加工行业提供相当的助力，促进相关行业的发展提升！

那么到底什么是冰冻盘呢？它是做什么用的？与传统固定工具相比又有什么特点和优势呢？

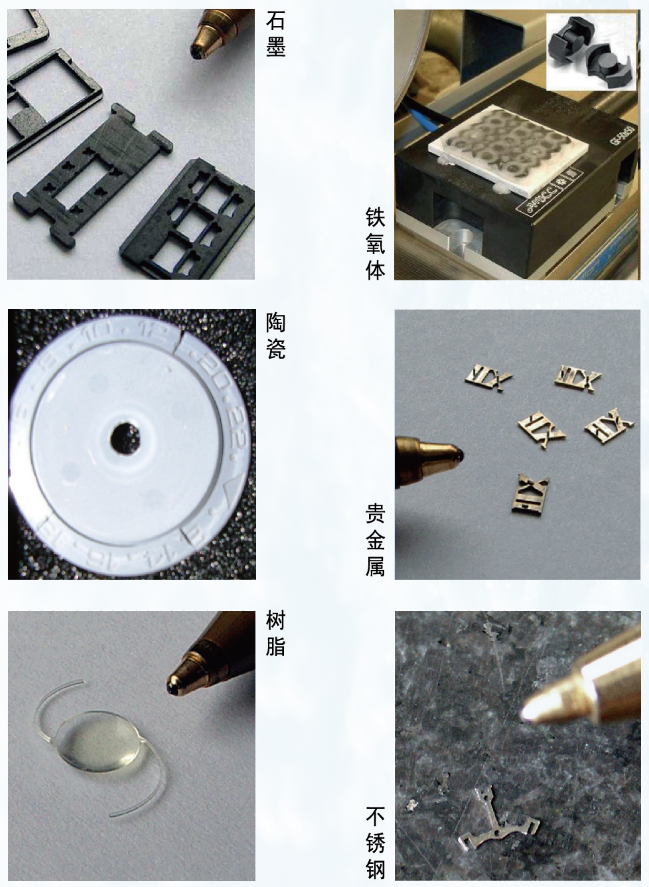

冰冻盘，英文名icingplate，是由法国AMCC公司于1997发明制造的产品，标准产品分为两大类5种不同型号，另外在一定尺寸范围内还可以提供定制产品，主要用于航空航天、汽车电子、医疗、制表业及珠宝加工等行业。冰冻盘利用压缩空气将水结成冰，从而实现对精密工件的无应力固定，可广泛应用于各种材料工件的固定加工，如陶瓷、铁氧体、石墨、复合材料及各种金属等。

冰冻盘做为一种新型固定工具有很多其他固定工具不具备的特点。

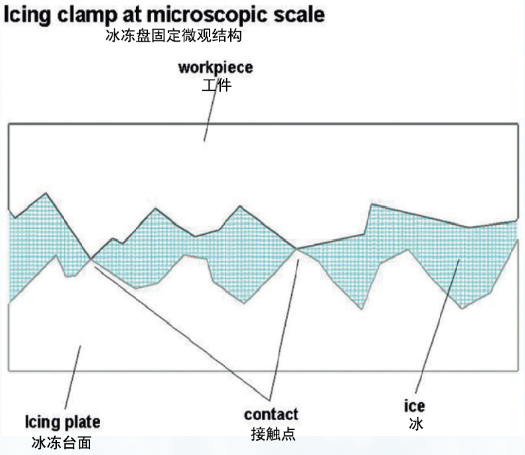

首先冰冻盘固定工件时，工件本身基本不受外力的作用，可以实现无应力固定。这是与传统的真空吸盘和磁力吸盘最大的区别，传统固定工具基本上都是利用磁力、压力等直接作用于工件上来实现固定，而冰冻盘则是借助于水的流动性完美填充工件与固定台面的间隙，水结成冰后即可实现工件的固定过程，而工件本身并不受外力作用。无应力固定可以极大提高易变形产品（主要为薄片薄壁类工件）的加工精度。

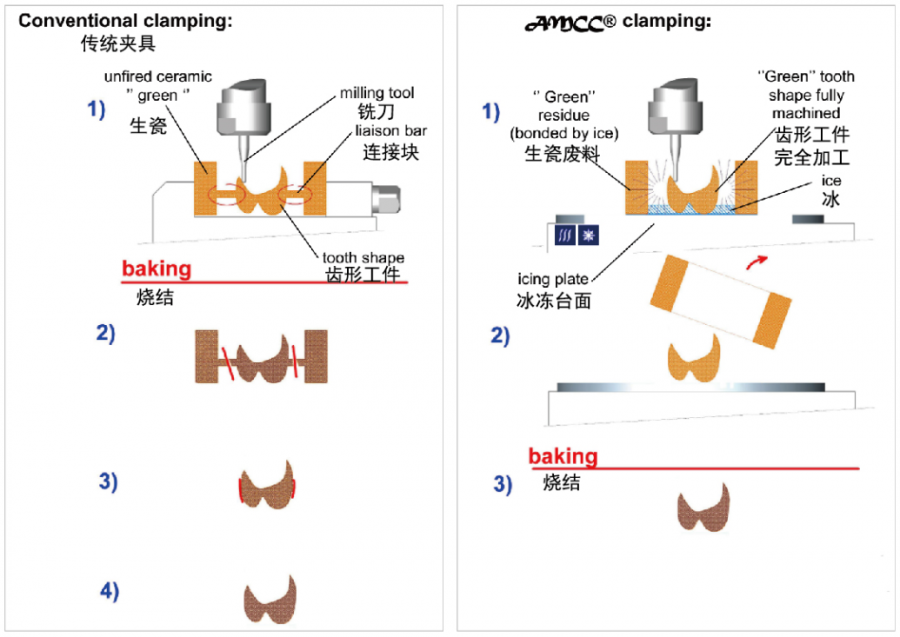

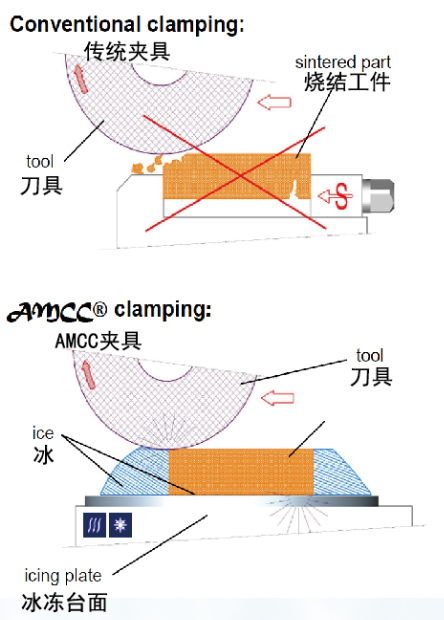

其次，冰冻盘可以实现对待加工工件边缘的包裹固定。这一点对于铁氧体、石墨、陶瓷等脆性材料的加工尤为重要。我们都知道脆性材料加工时，由于其材质的问题，在加工时工件边缘很容易发生塌边、破损等不良，极大的降低了产品的良率，产品加工的成本也难以得到很好地控制。而冰冻盘的固定特性很好地解决了这一难题，包裹工件边缘的冰可以起到很好的保护作用，很大程度上避免了加工中出现的塌边破损等不良。


第三，在一定条件下冰冻盘可以固定任意材质和外形的工件。对于外形怪异材料特殊的工件加工，很多单一的固定方式均不能实现，这就需要定制一些专用的工装夹具，而且固定起来都很繁琐，既影响效率又提高了产品的加工成本。而冰冻盘则可以实现绝大多数异形件的固定，一定条件下还可以减少加工流程，提高生产效率，无疑是异形工件固定加工的利器。


除此之外，冰冻盘操作简单，固定及解冻时间极短，同时因为低温下加工，对提高材料可加工性、延长刀具寿命等也有帮助。
