weiyinli09铁虫 (初入文坛)
|
[求助]
请问大家我这个模型用ICEM CFD如何划分网格 已有3人参与
|
||
|

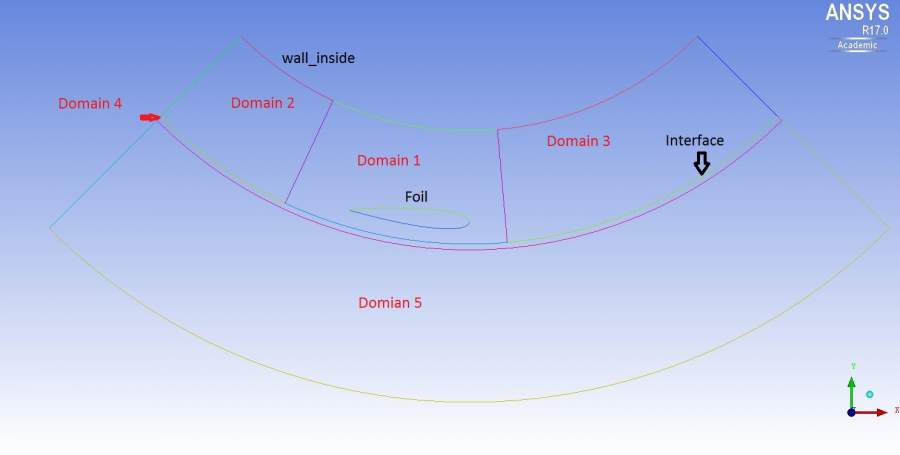

小弟水平不高，请教各位大神，我这个网格应该怎么划分？附件里有 tin文件。 附件内的图是我画好的 模型，目前我的想法是用 分块网格划分 然后再合并。 1. Domain 1 区域用 结构化网格。 但是目前遇到的问题是 划分完之后 质量总是不好，显示很多网格的aspect ratio ~20。 2. Domain 2，3，4区域 我先尝试了一个非结构化的all tri 网格 ，但是 发现 总是不能很好的和 Domain 1 的 网格节点 一一对应。 请问大家我这个2D 模型的网格应该如何划分，麻烦给点具体的建议，比如哪块区域用哪种方法划分。 还有就是 我尝试了整个模型都用结构化网格分块划分，但是在fluent里面 fluent不能识别interface（我红色标注出来的那条线），这个是为啥，应该怎么处理？ 谢谢大家！ 希望有大神前来帮助！  1.jpg |
