[求助] 请问大家我这个模型用ICEM CFD如何划分网格 已有3人参与

小弟水平不高，请教各位大神，我这个网格应该怎么划分？附件里有 tin文件。
附件内的图是我画好的 模型，目前我的想法是用 分块网格划分 然后再合并。
1. Domain 1 区域用 结构化网格。 但是目前遇到的问题是 划分完之后 质量总是不好，显示很多网格的aspect ratio ~20。
2. Domain 2，3，4区域 我先尝试了一个非结构化的all tri 网格 ，但是 发现 总是不能很好的和 Domain 1 的 网格节点 一一对应。
请问大家我这个2D 模型的网格应该如何划分，麻烦给点具体的建议，比如哪块区域用哪种方法划分。
还有就是 我尝试了整个模型都用结构化网格分块划分，但是在fluent里面 fluent不能识别interface（我红色标注出来的那条线），这个是为啥，应该怎么处理？
谢谢大家！
希望有大神前来帮助！请问大家我这个模型用ICEM  CFD如何划分网格
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : model_geometry.tin
    • 2016-07-16 06:14:43, 42.26 K

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
I will do my best.
1楼 2016-07-16 06:27:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wulin1218

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
interface是两个计算域之间的重合面，你这个有两个计算域么。
赞一下 回复此楼
2楼2016-07-16 16:17:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

weiyinli09

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by wulin1218 at 2016-07-16 00:17:48
interface是两个计算域之间的重合面，你这个有两个计算域么。

谢谢您，请问计算域的意思是分块网格吗？

发自小木虫IOS客户端
赞一下 回复此楼
I will do my best.
3楼2016-07-18 06:39:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mycc

专家顾问 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
interface是可以识别的，你可以一个一个区域划分导出网格，最终在fluent组合在一起
赞一下 回复此楼
项目汇总：http://www.cfluid.com/forum.php?mod=viewthread&tid=114340&extra=
4楼2016-07-18 08:31:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

weiyinli09

铁虫 (初入文坛)
引用回帖:
4楼: Originally posted by mycc at 2016-07-17 16:31:59
interface是可以识别的，你可以一个一个区域划分导出网格，最终在fluent组合在一起

这样分开导入的话，interface上的节点数需要一一对应吗？
谢谢你

发自小木虫IOS客户端
赞一下 回复此楼
I will do my best.
5楼2016-07-18 13:26:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wulin1218

银虫 (小有名气)
引用回帖:
3楼: Originally posted by weiyinli09 at 2016-07-18 06:39:10
谢谢您，请问计算域的意思是分块网格吗？
...

不等同。
ICEM在划分非结构网时有一步是设置body，这个body就是Fluent里面对应的计算域。
在结构网格划分时没有这一步，因为在创建block时出现的part就是这个计算域。
赞一下 回复此楼
6楼2016-07-18 15:11:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mycc

专家顾问 (正式写手)
商家已经主动声明此回帖可能含有宣传内容
引用回帖:
5楼: Originally posted by weiyinli09 at 2016-07-18 13:26:58
这样分开导入的话，interface上的节点数需要一一对应吗？
谢谢你
...

不需要，interface本来就是不需要等同的
赞一下 回复此楼
项目汇总：http://www.cfluid.com/forum.php?mod=viewthread&tid=114340&extra=
7楼2016-07-18 19:30:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xingfuww

专家顾问 (正式写手)

【答案】应助回帖

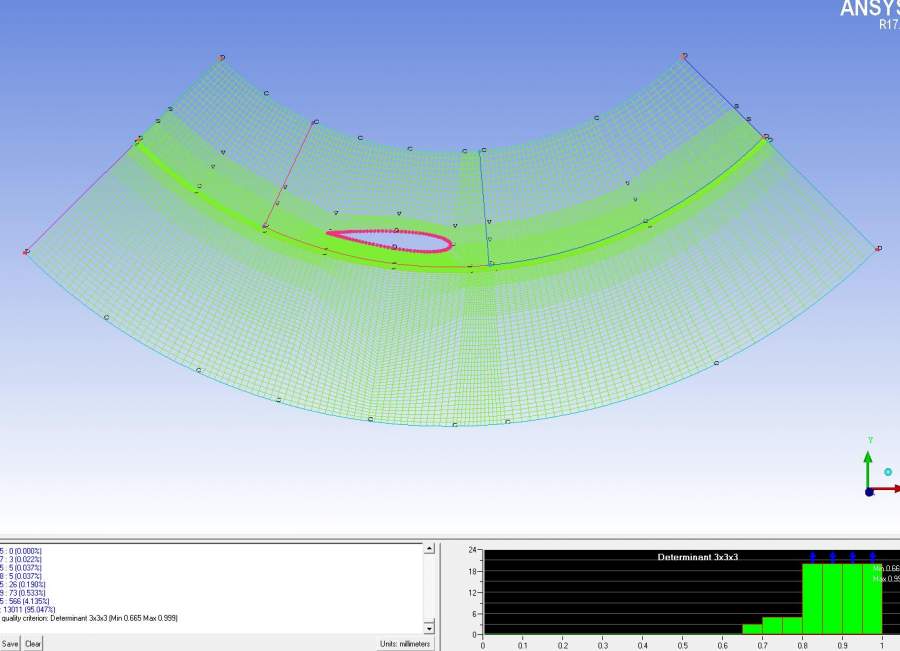

请问大家我这个模型用ICEM  CFD如何划分网格-1
这个可以吗？
赞一下 回复此楼
8楼2016-07-19 16:49:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xingfuww

专家顾问 (正式写手)
引用回帖:
8楼: Originally posted by xingfuww at 2016-07-19 16:49:32
这个可以吗？

其实用GEOMETRY+MESH 更快
赞一下 回复此楼
9楼2016-07-19 16:50:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

七点不会半

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by xingfuww at 2016-07-19 16:49:32
这个可以吗？

麻烦问下您是如何进行分块的，有没有详细的步骤。
赞一下 回复此楼
10楼2016-07-20 10:56:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
