版块导航: 正在加载中...

客户端APP下载

登录注册

应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

>论坛更新日志 (3501)
>虫友互识 (1379)
>导师招生 (494)
>论文投稿 (174)
>考博 (130)
>文献求助 (82)
>公派出国 (67)
>招聘信息布告栏 (60)
>考研 (41)
>硕博家园 (37)
>学术会议 (34)
>基金申请 (27)
>休闲灌水 (25)
>博后之家 (22)
>教师之家 (20)
>职场人生 (11)

1

肖XX萧

新虫 (小有名气)

应助: 1 (幼儿园)
金币: 915.9
红花: 1
帖子: 100
在线: 18.7小时
虫号: 3514436
注册: 2014-11-02
性别: GG
专业: 机械工程

[求助] Fluent后处理求助

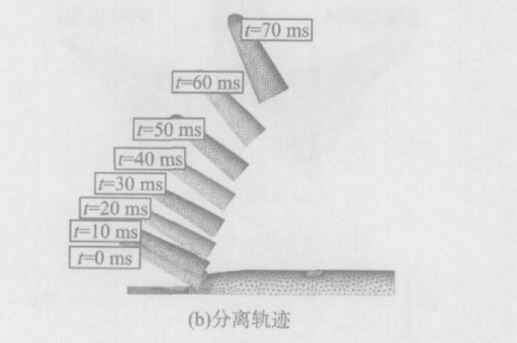

想知道如下图所示的图片是怎么做出来的。

Fluent后处理求助

发自小木虫Android客户端

» 猜你喜欢

售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急已经有6人回复
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急已经有9人回复
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急已经有5人回复
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急已经有10人回复
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急已经有12人回复
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急已经有16人回复
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急已经有20人回复
售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急已经有12人回复
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急已经有11人回复
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急已经有8人回复

» 本主题相关价值贴推荐，对您同样有帮助:

fluent后处理已经有1人回复
FLUENT粒子喷雾后处理求助请问哪位大神知道这是用什么软件处理啊已经有11人回复
FLUENT后处理问题求助！！！已经有0人回复
求助fluent后处理已经有2人回复
FLUENT后处理求助已经有4人回复
紧急求助Fluent后处理一张图片已经有10人回复
fluent导入tecplot后处理求助已经有4人回复
求助fluent结果后处理已经有0人回复
fluent后处理软件tecplot 已经有3人回复
菜鸟求助，怎么把fluent后处理得出的等值线图放大已经有4人回复
求助Fluent后处理问题已经有10人回复
fluent后处理求助已经有1人回复
求助 fluent的3D的后处理问题已经有23人回复
求助：fluent后处理平均量的问题已经有2人回复
【求助】求助 Fluent后处理问题已经有1人回复

1楼 2016-06-17 20:16:35

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

浅浅笑王子

铁虫 (正式写手)

应助: 1 (幼儿园)
金币: 59.5
散金: 527
红花: 4
帖子: 370
在线: 215.2小时
虫号: 3468509
注册: 2014-10-11
性别: GG
专业: 工程热物理相关交叉领域

这是什么的分离

发自小木虫Android客户端

2楼2016-06-17 22:24:24

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

肖XX萧

新虫 (小有名气)

应助: 1 (幼儿园)
金币: 915.9
红花: 1
帖子: 100
在线: 18.7小时
虫号: 3514436
注册: 2014-11-02
性别: GG
专业: 机械工程

引用回帖:

2楼: Originally posted by 浅浅笑王子 at 2016-06-17 22:24:24
这是什么的分离

我是在一篇文献看到的，分离的这个东西好像叫头罩吧（电脑不在身边无法查看原文献），对于不同时间步的数据，头罩相对于本体有不同的位置，我想问的是他是怎么把不同时间的位置放到一张图片里面的。

发自小木虫Android客户端

3楼2016-06-18 10:29:18

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

浅浅笑王子

铁虫 (正式写手)

应助: 1 (幼儿园)
金币: 59.5
散金: 527
红花: 4
帖子: 370
在线: 215.2小时
虫号: 3468509
注册: 2014-10-11
性别: GG
专业: 工程热物理相关交叉领域

应该是后期p上去的，

发自小木虫Android客户端

4楼2016-06-18 13:21:31

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

肖XX萧

新虫 (小有名气)

应助: 1 (幼儿园)
金币: 915.9
红花: 1
帖子: 100
在线: 18.7小时
虫号: 3514436
注册: 2014-11-02
性别: GG
专业: 机械工程

引用回帖:

4楼: Originally posted by 浅浅笑王子 at 2016-06-18 13:21:31
应该是后期p上去的，

我之前一直在Fluent里面进行后处理，我还以为Tecplot或者CFD POST可以做出这种图呢

发自小木虫Android客户端

5楼2016-06-18 14:26:18

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

qc12345

至尊木虫 (职业作家)

应助: 146 (高中生)
金币: 13718.8
红花: 26
帖子: 3537
在线: 726.7小时
虫号: 3071487
注册: 2014-03-19
专业: 计算机科学的基础理论

可以用tecplot做後處理繪圖

发自小木虫Android客户端

聽海

6楼2016-06-18 14:27:49

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

肖XX萧

新虫 (小有名气)

应助: 1 (幼儿园)
金币: 915.9
红花: 1
帖子: 100
在线: 18.7小时
虫号: 3514436
注册: 2014-11-02
性别: GG
专业: 机械工程

引用回帖:

6楼: Originally posted by qc12345 at 2016-06-18 14:27:49
可以用tecplot做後處理繪圖

我现在有不同时间步的case&data,做出这种图片除了用Tecplot是否需要使用其他的图片处理软件？因为我看网上有人说过把图调到一样大小，不同位置截图后然后用画图软件拼到一起

发自小木虫Android客户端

7楼2016-06-18 14:35:54

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

qc12345

至尊木虫 (职业作家)

应助: 146 (高中生)
金币: 13718.8
红花: 26
帖子: 3537
在线: 726.7小时
虫号: 3071487
注册: 2014-03-19
专业: 计算机科学的基础理论

應該只要tecplot就OK了

发自小木虫Android客户端

聽海

8楼2016-06-18 14:41:16

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

ghoulyy

银虫 (著名写手)

应助: 29 (小学生)
金币: 216
散金: 7130
红花: 2
帖子: 1446
在线: 218.3小时
虫号: 2444322
注册: 2013-05-02
专业: 流体力学

拼出来的！

发自小木虫Android客户端

The most fascinating and interesting problems in

9楼2016-06-19 22:42:03

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

肖XX萧

新虫 (小有名气)

应助: 1 (幼儿园)
金币: 915.9
红花: 1
帖子: 100
在线: 18.7小时
虫号: 3514436
注册: 2014-11-02
性别: GG
专业: 机械工程

引用回帖:

9楼: Originally posted by ghoulyy at 2016-06-19 22:42:03
拼出来的！

您是否有做这种图片的经验？这种图用什么软件拼呢？

发自小木虫Android客户端

10楼2016-06-19 23:25:42

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

相关版块跳转我要订阅楼主肖XX萧的主题更新

1

最具人气热帖推荐 [查看全部]		作者	回/看	最后发表

	[考博] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +4	ELBZ6WwEaRj6 2026-11-05	6/300	2026-11-06 09:03 by 2lRNluKrJpwL
	[硕博家园] 售一区SCI文章T0P，我:8O.551.O54,科目全,可十急 +3	ELBZ6WwEaRj6 2026-11-05	5/250	2026-11-06 09:01 by 2lRNluKrJpwL
	[考博] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +4	ELBZ6WwEaRj6 2026-11-04	12/600	2026-11-06 08:52 by 2lRNluKrJpwL
	[考研] 售一区SCI文章T0P，我:8O.551.O54,科目全,可十急 +6	ncTVBM6AOJHF 2026-11-04	16/800	2026-11-06 07:55 by GBJlw5zzHWpZ
	[考研] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +3	ELBZ6WwEaRj6 2026-11-04	8/400	2026-11-06 05:33 by qL1cU46YIdK0
	[硕博家园] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +3	ELBZ6WwEaRj6 2026-11-04	12/600	2026-11-06 05:32 by qL1cU46YIdK0
	[公派出国] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +7	ncTVBM6AOJHF 2026-11-04	11/550	2026-11-06 05:15 by Equinoxhua
	[考研] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +4	ttH3f1oA6ace 2026-11-04	14/700	2026-11-06 05:11 by qL1cU46YIdK0
	[硕博家园] 售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急 +6	kvewwGtKktqB 2026-11-04	16/800	2026-11-06 05:00 by qL1cU46YIdK0
	[公派出国] 售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急 +5	ncTVBM6AOJHF 2026-11-04	14/700	2026-11-06 04:58 by qL1cU46YIdK0
	[考博] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +6	ncTVBM6AOJHF 2026-11-04	16/800	2026-11-06 04:58 by qL1cU46YIdK0
	[硕博家园] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +4	ncTVBM6AOJHF 2026-11-04	12/600	2026-11-06 04:47 by qL1cU46YIdK0
	[硕博家园] 售一区SCI文章T0P，我:8O.551.O54,科目全,可十急 +4	ELBZ6WwEaRj6 2026-11-04	8/400	2026-11-06 02:24 by qL1cU46YIdK0
	[公派出国] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +3	ELBZ6WwEaRj6 2026-11-04	9/450	2026-11-06 02:15 by qL1cU46YIdK0
	[考博] 售一区SCI文章T0P，我:8O.551.O54,科目全,可十急 +4	ttH3f1oA6ace 2026-11-04	7/350	2026-11-06 02:13 by qL1cU46YIdK0
	[考研] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +4	ttH3f1oA6ace 2026-11-04	10/500	2026-11-06 02:04 by qL1cU46YIdK0
	[硕博家园] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +4	hNpp4Y2CGvSC 2026-11-04	12/600	2026-11-06 01:53 by qL1cU46YIdK0
	[考博] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +6	ncTVBM6AOJHF 2026-11-04	10/500	2026-11-06 01:51 by qL1cU46YIdK0
	[硕博家园] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +5	ncTVBM6AOJHF 2026-11-04	10/500	2026-11-06 01:40 by qL1cU46YIdK0
	[基金申请] 各位基础老师们，看完中央《从严治党》的决定后，对学术界更加有信心了吧 +5	iaeyuan 2026-11-01	5/250	2026-11-04 14:43 by jinchengzi
