[求助] AFM测量数据用Nanoscope analysis怎样去具体分析表面粗糙度值 已有1人参与

请问AFM测量数据用Nanoscope analysis怎样去具体分析表面粗糙度值。

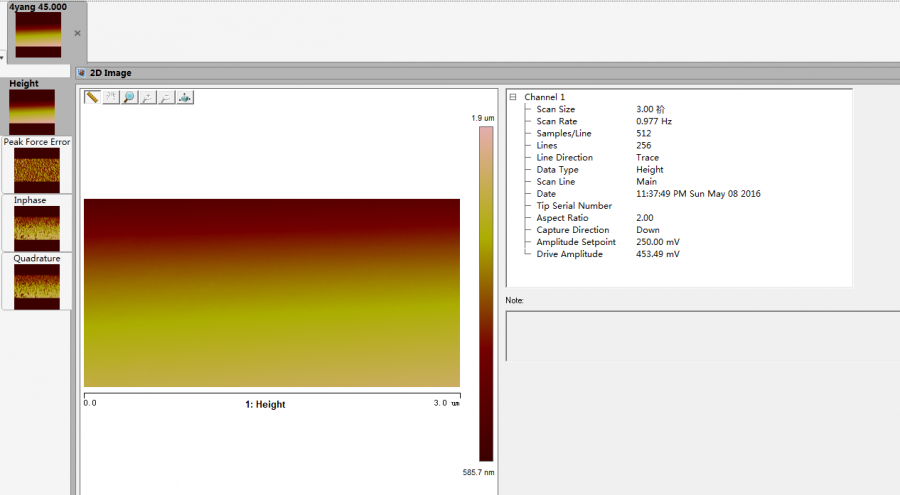

1.我把数据导入软件后，得到如图1
中的4副小图（分别对应Data Type :Height,Peak Force Error,Inphase,Quadrature,我不清楚这些具体有什么区别，希望解答）；

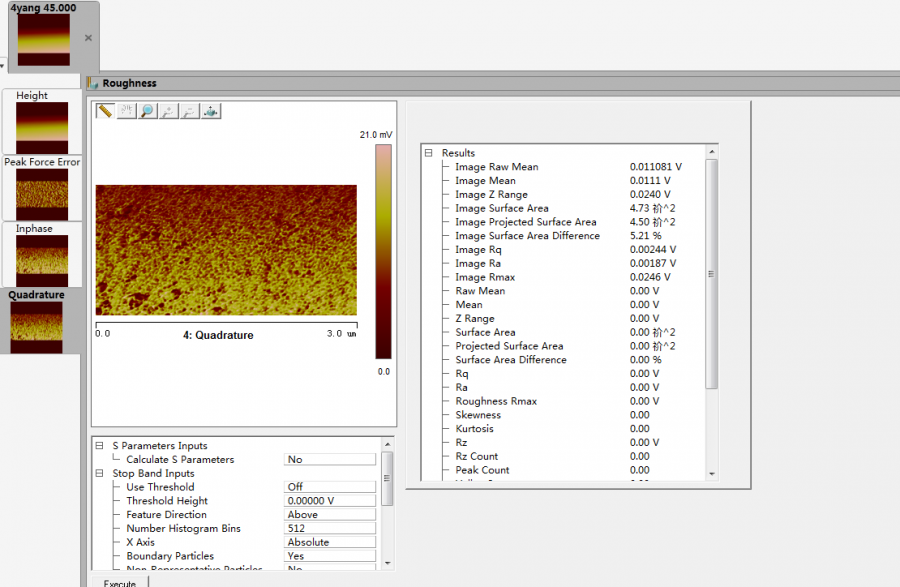

2.取Quadrature对应的Roughness,如图2，可是得到的Ra和Rq为0（且单位为何是V，我看到出现一个 衸 字，具体指是什么）。

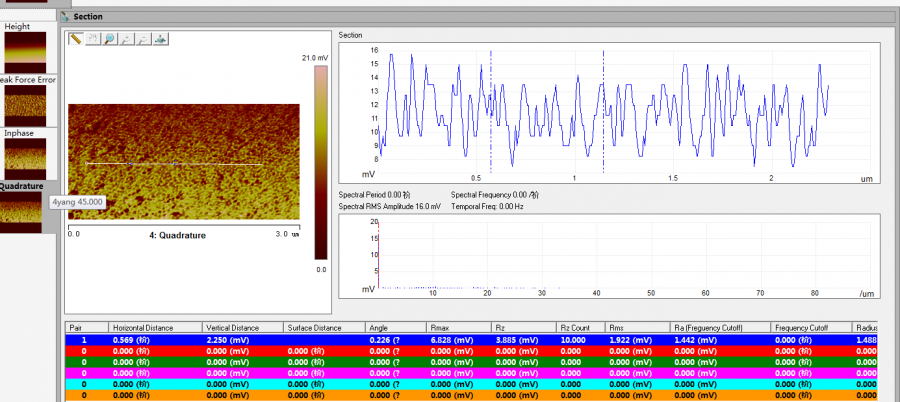

3.取Quadrature对应的Section,如图3，在划线后，会得到Ra和Rq（请问有代表性吗）。

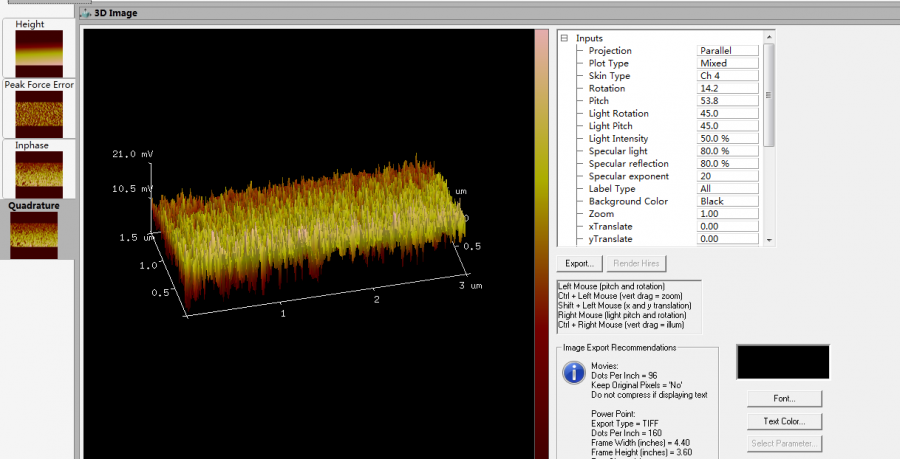

4.取Quadrature对应的3D,如图4，怎样对这个图形处理，我发现4种不同模式的3D都不同，一般选择哪一种，为何？

谢谢诚恳的回复，希望能多交流，我急需处理相关数据！至于金币，我不吝奉上！

AFM测量数据用Nanoscope analysis怎样去具体分析表面粗糙度值


AFM测量数据用Nanoscope analysis怎样去具体分析表面粗糙度值-1


AFM测量数据用Nanoscope analysis怎样去具体分析表面粗糙度值-2


AFM测量数据用Nanoscope analysis怎样去具体分析表面粗糙度值-3
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-05-29 18:20:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lmj123321

铜虫 (小有名气)
你要用第一张hight看才是高度图 另外你是不是没有拉平哇？

发自小木虫IOS客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

勿忘心安里
2楼2016-05-31 10:03:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

勿忘心安里

铁虫 (小有名气)
送红花一朵
引用回帖:
2楼: Originally posted by lmj123321 at 2016-05-31 10:03:11
你要用第一张hight看才是高度图 另外你是不是没有拉平哇？

我是不确定用哪幅图来解释表面粗糙度的问题！

发自小木虫Android客户端
赞一下 回复此楼
3楼2016-06-01 10:29:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lmj123321

铜虫 (小有名气)
只有height和height sencor表达的是形貌的具体值 单位是nm

发自小木虫IOS客户端
赞一下 回复此楼
4楼2016-06-01 14:39:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lirenping

新虫 (初入文坛)
楼主现在会处理了吗？能不能教我一下？我就想知道片子的厚度
赞一下(1人) 回复此楼
5楼2016-06-14 16:44:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

睡醒了哦

铜虫 (小有名气)
请问楼主现在会处理了吗，能否请教一下如何分析粗糙度
赞一下(1人) 回复此楼
letthemuschealyoursoul
6楼2017-12-21 16:05:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wsmlyf520

新虫 (小有名气)

【答案】应助回帖

height sensor 图就可以 然后点 analysis-roughness然后在图上画线也可以，画一个框也可以，右边数据显示 image Rq就是整个图片的平均粗糙度，Rq就是你选位置的平均粗糙度。
赞一下(2人) 回复此楼
7楼2019-10-12 17:51:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

木石

铁杆木虫 (正式写手)
引用回帖:
7楼: Originally posted by wsmlyf520 at 2019-10-12 17:51:51
height sensor 图就可以 然后点 analysis-roughness然后在图上画线也可以，画一个框也可以，右边数据显示 image Rq就是整个图片的平均粗糙度，Rq就是你选位置的平均粗糙度。

你好，那Rz和RMS如何获取呢？是section里面划线，但是想得到整幅image的RMS和Rz那？谢谢
赞一下 回复此楼
8楼2021-11-25 16:35:11
