jessieyx02铜虫 (小有名气)
|
[求助]
交流阻抗谱图分析求助，高频域出峰~~请各位大神路过帮帮忙啊~~~感激不尽！！ 已有1人参与
|
|

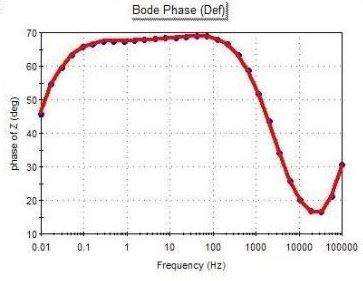

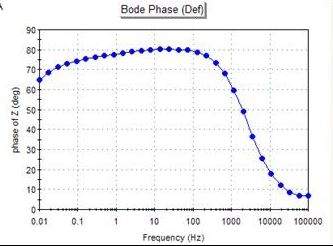

各位虫友大家好，最近在做钝化体系的EIS阻抗谱时，两幅图的Nyquist图和Bode图比较像，但是相位角图高频区域一张图里出现了一个峰，请问这个代表什么呀？ 看文献里有人提到高频区代表保护膜的性能？那么钝化体系里有这个峰是表示耐蚀性更好还是更差呢？ 还有一个问题就是，如果拟合的时候，对应的串并联电路拟合效果都不错，该如何选择呢？ 求各位大神指点！谢谢！！  EIS3-.JPG  EIS 1-.JPG |
回复此楼» 收录本帖的淘帖专辑推荐
 EIS测试 |
» 本帖@通知
» 猜你喜欢
一志愿前4位代码0703均可报名-河北大学分析化学专业招收调剂考生
已经有75人回复
-
★★爆★★0860生物与医药调剂考生看过来，河北大学化学与材料科学学院
已经有86人回复
-
物理化学论文润色/翻译怎么收费?
已经有96人回复
-
杰青/长江团队招收调剂
已经有0人回复
-
中南林业科技大学罗勇锋教授团队2026年招收材料类调剂研究生（第二批）
已经有2人回复
-
电子科技大学材料学院王翀教授拟招收工程博士一名（化学、材料方向）
已经有2人回复
-
湖南农业大学能源材料创新团队招收2026化学专业研究生（学硕）调剂
已经有8人回复
-
奥尔堡Xinxin Xiao课题组招收一名岗位制博士（酶基生物电化学）
已经有0人回复
-
济南大学 材料科学与工程 李金凯课题组 招收调剂生2名（2026级）
已经有0人回复
-
Synthesis of NCo@CNT-NFT Hierarchical Carbon Dendrites.
已经有0人回复
-
Ag纳米材料
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 求助超电容的交流阻抗谱分析
已经有1人回复
- 求助交流阻抗谱图分析
已经有3人回复
- 消除催化零回复，感谢虫友来交流(十一）
已经有5人回复
- 求助，交流阻抗谱分析
已经有10人回复
- 刚接触电化学求助分析下这幅交流阻抗谱图
已经有0人回复
- 分析一种材料是否具有电化学稳定性，是不是可以从使用前后的EIS、CV的变化分析？？
已经有4人回复
- 交流阻抗谱分析求助！
已经有2人回复
- 求助交流阻抗谱分析
已经有10人回复
- 关于响应频率的分析，求问！
已经有4人回复
- 【求助】帮忙分析下交流阻抗谱
已经有1人回复
- 【求助】为什么我的交流阻抗图（Z-Z‘图）超高频区会出现负值
已经有1人回复
- 【求助】交流阻抗中得出的W扩散阻抗的用处
已经有4人回复
- 【求助】简单说下交流阻抗谱图的含义以及等效电路 首先让我看懂文献
已经有1人回复
- 【求助】简单说下交流阻抗谱图的含义以及等效电路 首先让我看懂文献
已经有1人回复
- 【求助】交流阻抗谱图分析
已经有8人回复
- 【求助】交流阻抗谱
已经有1人回复
- 【求助】交流阻抗谱分析
已经有25人回复
Jackcd12
至尊木虫 (知名作家)
- ECEPI: 13
- 应助: 2150 (讲师)
- 金币: 13933.4
- 红花: 366
- 帖子: 7634
- 在线: 2165.4小时
- 虫号: 1865159
- 注册: 2012-06-20
- 性别: GG
- 专业: 电化学
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
感谢参与，应助指数 +1
jessieyx02: 金币+65, ★★★★★最佳答案, 谢谢大神~ 2016-05-09 20:30:02
感谢参与，应助指数 +1
jessieyx02: 金币+65, ★★★★★最佳答案, 谢谢大神~ 2016-05-09 20:30:02
|
高频（>100kHz)测试容易受到测试线路的寄生电容的影响致使相位角变大。如果测试仪器设计比较可靠，而且不同样品在高频区的相位角变化趋势并不相同，如你上面的两个图，这是就可以认为测试仪器引起的误差很小，高频相位角变大的原因应该归于样品本身。 第一个图说明样品应该有2个时间常数，这个从Nyquist图上也应该有所体现，因此，在选择等效电路时可以考虑选择2个时间常数，至于这个高频相位角的出现，是不是代表样品的耐腐蚀性就好，那不一定，它只是反映体现多了一个影响电极过程的因素，耐腐蚀性的好坏要根据拟合电阻大小分析。 |
2楼2016-05-09 14:48:08
jessieyx02
铜虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 197.9
- 帖子: 244
- 在线: 132.4小时
- 虫号: 1409710
- 注册: 2011-09-20
- 专业: 金属材料表面科学与工程
3楼2016-05-09 20:29:44
Jackcd12
至尊木虫 (知名作家)
- ECEPI: 13
- 应助: 2150 (讲师)
- 金币: 13933.4
- 红花: 366
- 帖子: 7634
- 在线: 2165.4小时
- 虫号: 1865159
- 注册: 2012-06-20
- 性别: GG
- 专业: 电化学
| 使用等效电路的目的是理想的电路模型来模拟电极表面发生的反应，而不是为了拟合而拟合。因此，选择的等效电路应该尽可能能反映可能发生的反应过程。串联表示几个反应/过程按先后顺序进行，而并联则是同时进行。大多数情况下，并联过程多，但并联中也有串联。 |
» 本帖已获得的红花（最新10朵）
jessieyx024楼2016-05-09 20:51:40
jessieyx02
铜虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 197.9
- 帖子: 244
- 在线: 132.4小时
- 虫号: 1409710
- 注册: 2011-09-20
- 专业: 金属材料表面科学与工程
5楼2016-05-09 22:05:32
6楼2016-05-13 09:27:44
 |
7楼2017-01-11 19:46:57
yangwenpeng
新虫 (正式写手)
- 应助: 13 (小学生)
- 金币: 670.5
- 红花: 5
- 帖子: 583
- 在线: 91.5小时
- 虫号: 1468602
- 注册: 2011-10-31
- 专业: 电化学
8楼2018-09-04 16:29:43
