zhouwensmile铁杆木虫 (著名写手)
|
[求助]
ICEM画网格求助 已有1人参与
|
||

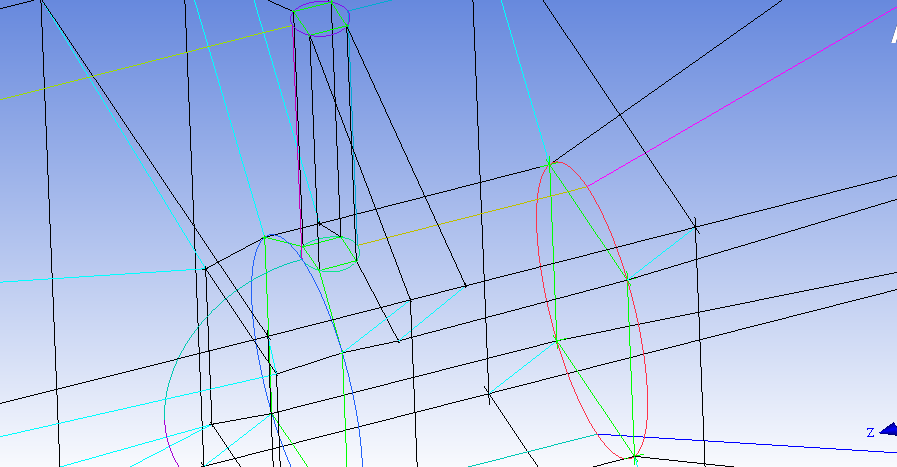

最近在画一个模型的网格，附件有tin和blk文件，尝试关联了几次还是不行 ，还请大虫不吝赐教 如图所示：  @追梦De行者 |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : VCONE_Try_Suppport.blk
- 附件 2 : VCONE_Try_Suppport.tin
2016-05-03 10:46:16, 24.59 K
2016-05-03 10:46:17, 177.2 K
» 猜你喜欢
哪位老哥知道今年的国自然具体哪一天放榜？
已经有9人回复
-
欢迎发来filecode的Mz6后的代码验证其规律
已经有72人回复
-
咱们一起用铁证分析2026国家社科基金中标与否
已经有26人回复
-
我的国基提前知道中了，可是同事的操作让我实在接受不了，怎么会有这样的人
已经有16人回复
-
有时候，自然基金真的不能太认真 （我的申报经验）
已经有12人回复
-
招聘 金属平磨液，抛光液研发工程师
已经有3人回复
-
时间戳又变了8-15
已经有23人回复
-
filecode=后面第一个是大写字母
已经有7人回复
-
filecode
已经有12人回复
-
小木虫上这么多卖论文的，真有人买论文么？感觉没必要啊
已经有13人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- icem画网格求助，请各位指点迷津。。。
已经有3人回复
- ANSYS ICEM 画网格求助（拉伸旋转网格问题）
已经有0人回复
- ICEM 画网格求助
已经有6人回复
追梦De行者
木虫 (小有名气)
- 仿真EPI: 1
- 应助: 10 (幼儿园)
- 金币: 3161.8
- 红花: 2
- 帖子: 195
- 在线: 98.1小时
- 虫号: 4448509
- 注册: 2016-02-29
- 性别: GG
- 专业: 工程热力学
我上次画的是将那条edge先删除关联，然后将它和另外三条edge关联到开口处的圆形，现在还在火车上，下车了再看看 发自小木虫Android客户端 |
» 本帖已获得的红花（最新10朵）
zhouwensmile5楼2016-05-03 11:35:15
luogangv
木虫 (小有名气)
- 应助: 50 (小学生)
- 金币: 2338.8
- 红花: 4
- 帖子: 280
- 在线: 117.5小时
- 虫号: 2711877
- 注册: 2013-10-10
- 专业: 工程热物理相关交叉领域
2楼2016-05-03 09:47:30
S翰墨书香
木虫 (小有名气)
- 应助: 15 (小学生)
- 金币: 1986.4
- 红花: 2
- 帖子: 96
- 在线: 72.9小时
- 虫号: 2942138
- 注册: 2014-01-21
- 性别: GG
- 专业: 人工智能与知识工程
3楼2016-05-03 10:13:28
zhouwensmile
铁杆木虫 (著名写手)
- 应助: 8 (幼儿园)
- 贵宾: 0.173
- 金币: 7502.3
- 散金: 2508
- 红花: 53
- 沙发: 2
- 帖子: 2598
- 在线: 759.3小时
- 虫号: 1666187
- 注册: 2012-03-05
- 性别: GG
- 专业: 化石能源储存与输送
4楼2016-05-03 10:46:41
zhouwensmile
铁杆木虫 (著名写手)
- 应助: 8 (幼儿园)
- 贵宾: 0.173
- 金币: 7502.3
- 散金: 2508
- 红花: 53
- 沙发: 2
- 帖子: 2598
- 在线: 759.3小时
- 虫号: 1666187
- 注册: 2012-03-05
- 性别: GG
- 专业: 化石能源储存与输送
6楼2016-05-03 15:25:06
追梦De行者
木虫 (小有名气)
- 仿真EPI: 1
- 应助: 10 (幼儿园)
- 金币: 3161.8
- 红花: 2
- 帖子: 195
- 在线: 98.1小时
- 虫号: 4448509
- 注册: 2016-02-29
- 性别: GG
- 专业: 工程热力学
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
感谢参与，应助指数 +1
zhouwensmile: 金币+100, ★★★很有帮助, 十分感谢！ 2016-05-04 10:00:40
感谢参与，应助指数 +1
zhouwensmile: 金币+100, ★★★很有帮助, 十分感谢！ 2016-05-04 10:00:40
|

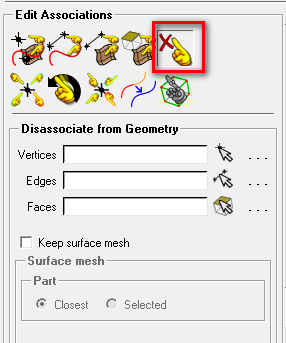

我之前做的时候，是先删除你所指的那条edge与大圆的关联，再重新关联对应到小圆上。 ps:因为切分支撑管的块之前，我们已经进行了大圆处edge的关联，而切割之后想进行小圆处edge的关联，不删除之前的edge关联,是不能移动edge的关联到小圆上的。 |
7楼2016-05-04 09:02:51
zhouwensmile
铁杆木虫 (著名写手)
- 应助: 8 (幼儿园)
- 贵宾: 0.173
- 金币: 7502.3
- 散金: 2508
- 红花: 53
- 沙发: 2
- 帖子: 2598
- 在线: 759.3小时
- 虫号: 1666187
- 注册: 2012-03-05
- 性别: GG
- 专业: 化石能源储存与输送

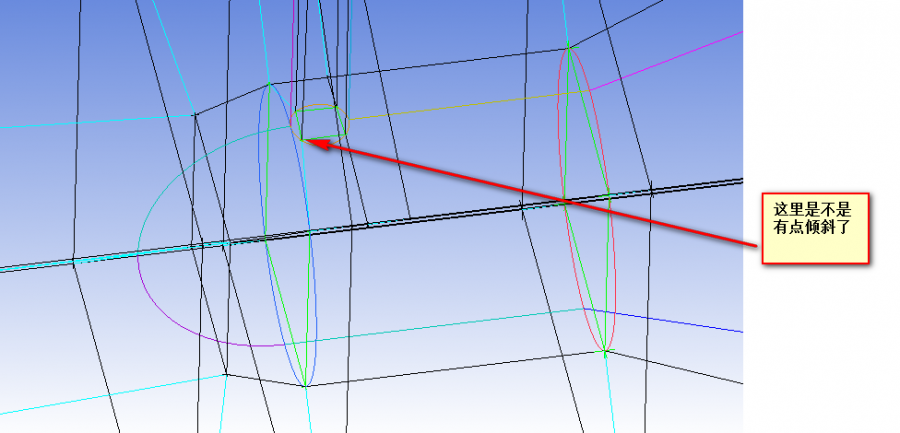

，这是第一次删除关联，再重新关联（以前太菜。。。），我删除关联之后，重新关联小圆，还进行了一下点的移动，才和你的图形差不多，这样做应该是合理的吧。
8楼2016-05-04 10:08:07
zhouwensmile
铁杆木虫 (著名写手)
- 应助: 8 (幼儿园)
- 贵宾: 0.173
- 金币: 7502.3
- 散金: 2508
- 红花: 53
- 沙发: 2
- 帖子: 2598
- 在线: 759.3小时
- 虫号: 1666187
- 注册: 2012-03-05
- 性别: GG
- 专业: 化石能源储存与输送
9楼2016-05-04 10:40:46
追梦De行者
木虫 (小有名气)
- 仿真EPI: 1
- 应助: 10 (幼儿园)
- 金币: 3161.8
- 红花: 2
- 帖子: 195
- 在线: 98.1小时
- 虫号: 4448509
- 注册: 2016-02-29
- 性别: GG
- 专业: 工程热力学
|
这个地方不太好处理，需要进行face与surface的对应关联，不然局部查看网格会发现那里没有完全贴合表面，之前删除重新关联也有这样的问题 |
» 本帖已获得的红花（最新10朵）
10楼2016-05-04 13:48:49
