引用回帖:
10楼: Originally posted by 追梦De行者 at 2016-05-04 13:48:49
这个地方不太好处理，需要进行face与surface的对应关联，不然局部查看网格会发现那里没有完全贴合表面，之前删除重新关联也有这样的问题...

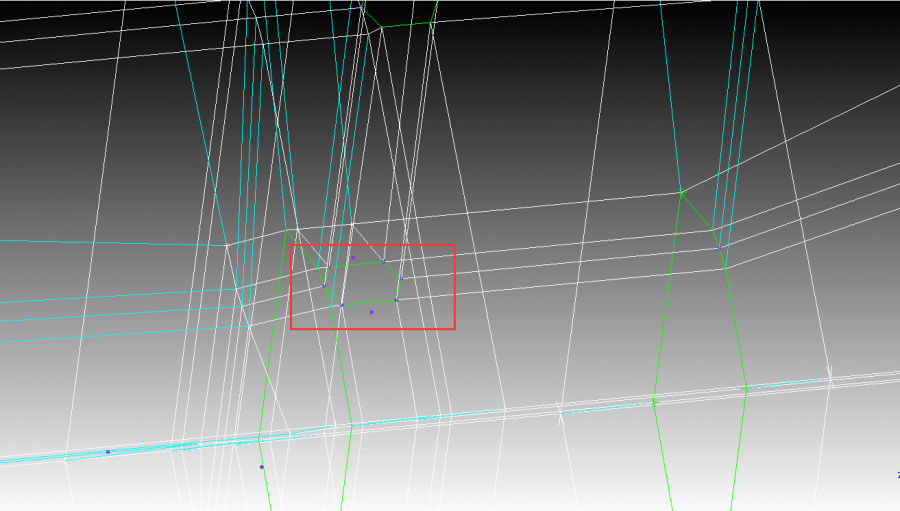

有人提出这种画法（我不是很懂）
ICEM画网格求助
ICEM画网格求助-1

仿佛太难了

实在不行，我直接把支撑的位置移动一下，让它不相切
赞一下 回复此楼
思考之后努力
11楼2016-05-04 17:21:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

追梦De行者

木虫 (小有名气)
引用回帖:
8楼: Originally posted by zhouwensmile at 2016-05-04 10:08:07
尝试了一下，画的差不多了


，这是第一次删除关联，再重新关联（以前太菜。。。），我删除关联之后，重新关联小圆，还进行了一下点的移动，才和你的图形差不多，这样做应该是合理的吧。
解除关联：

顶点 ...

这个地方几何上相切，这样切分还是有问题，我切开剖面看了相切地方的局部网格，和表面的贴合度不够，这个地方的切分要构思新的切分方式
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

zhouwensmile
认真做事，踏实做人！
12楼2016-05-04 17:34:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

追梦De行者

木虫 (小有名气)
引用回帖:
11楼: Originally posted by zhouwensmile at 2016-05-04 17:21:23
有人提出这种画法（我不是很懂）



仿佛太难了

实在不行，我直接把支撑的位置移动一下，让它不相切...

这个地方切成三棱柱之后用Y型切分，我下午搞了半天，总是出现问题，不知道是哪个地方的关联出现问题
赞一下 回复此楼
认真做事，踏实做人！
13楼2016-05-04 17:38:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouwensmile

铁杆木虫 (著名写手)
送红花一朵
引用回帖:
12楼: Originally posted by 追梦De行者 at 2016-05-04 17:34:02
这个地方几何上相切，这样切分还是有问题，我切开剖面看了相切地方的局部网格，和表面的贴合度不够，这个地方的切分要构思新的切分方式...

相切真心麻烦...我也尝试了一些思路，都以失败告终
赞一下 回复此楼
思考之后努力
14楼2016-05-04 19:35:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

追梦De行者

木虫 (小有名气)
引用回帖:
14楼: Originally posted by zhouwensmile at 2016-05-04 19:35:02
相切真心麻烦...我也尝试了一些思路，都以失败告终...

晚上调了一晚上，相切的地方一直出现乱七八糟的网格，搞不定
计算影响不大的话，移动一小段距离算了，眼睛都看疼了
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

zhouwensmile
认真做事，踏实做人！
15楼2016-05-04 21:15:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouwensmile

铁杆木虫 (著名写手)
送红花一朵
引用回帖:
15楼: Originally posted by 追梦De行者 at 2016-05-04 21:15:54
晚上调了一晚上，相切的地方一直出现乱七八糟的网格，搞不定
计算影响不大的话，移动一小段距离算了，眼睛都看疼了...

我收到了你邮件，也看了好长时间，没有解决，眼睛真心受不了了。
决定移动一个距离，相切太难处理了，可能处理好了网格质量也不高。
赞一下 回复此楼
思考之后努力
16楼2016-05-04 21:54:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouwensmile

铁杆木虫 (著名写手)
引用回帖:
15楼: Originally posted by 追梦De行者 at 2016-05-04 21:15:54
晚上调了一晚上，相切的地方一直出现乱七八糟的网格，搞不定
计算影响不大的话，移动一小段距离算了，眼睛都看疼了...

移动了一个距离
能帮忙看看tin和blk文件是否合理么？十分感谢！
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : Vcone_SUP_MV.blk
    • 2016-05-04 21:57:13, 29.16 K
  • 附件 2 : Vcone_SUP_MV.tin
    • 2016-05-04 21:57:14, 173.77 K
思考之后努力
17楼2016-05-04 21:57:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

追梦De行者

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
zhouwensmile: 金币+200, ★★★★★最佳答案, 十分感谢！受益匪浅！ 2016-05-05 11:14:55
引用回帖:
17楼: Originally posted by zhouwensmile at 2016-05-04 21:57:51
移动了一个距离
能帮忙看看tin和blk文件是否合理么？十分感谢！...

这样划分也行，还可以在支撑管外圈切个大的块，再进行O型切分，网格效果会更漂亮，当然也会增加相应的工作量，看你自己取舍吧
赞一下 回复此楼
认真做事，踏实做人！
18楼2016-05-05 09:16:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
