[求助] 交流阻抗的问题 已有3人参与

一篇论文中关于交流阻抗审稿人提出了如下问题：please mark the characteristic frequency for charge transfer at electrolyte/electrode interface and Warburg diffusion tail. Is there change in frequency response? 这是啥意思？请高人指点

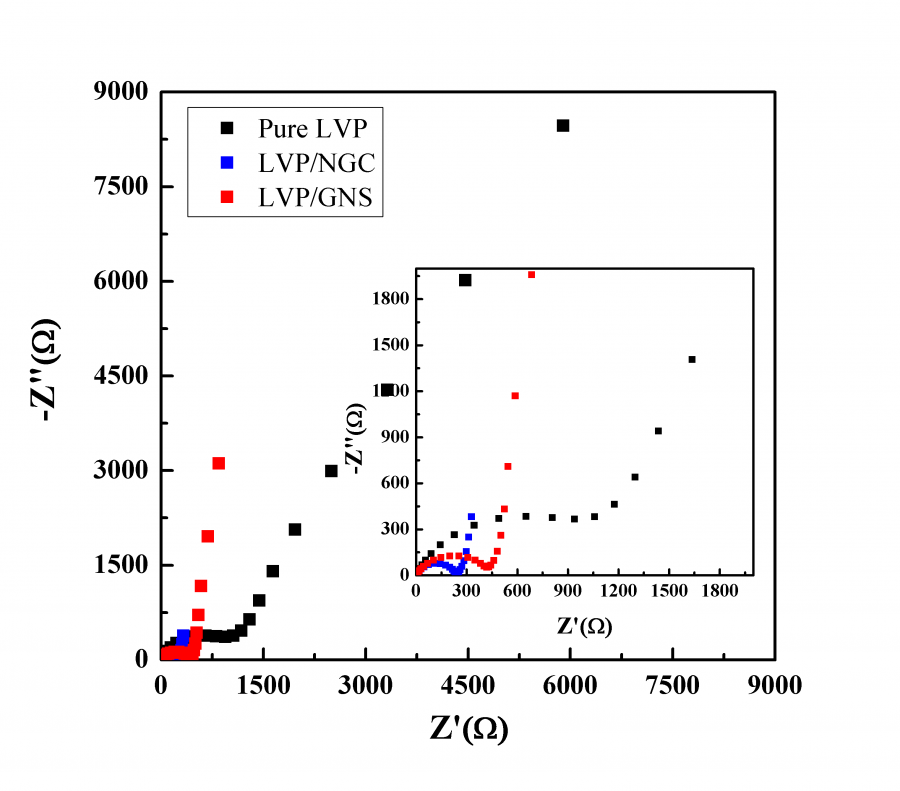

交流阻抗的问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-04-20 20:34:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无良懒猫

铜虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
第一个问题应该是，编辑希望你能在图中指出特殊的频率所对应的阻抗。一般来讲，你做的是磷酸钒锂，锂离子电池的交流阻抗有两部分，高频区的半圆，这对应的是电极和电解质界面阻抗-interface；低频区的斜线，一般是45°，对应的warburg阻抗。
第二个问题，我也不懂他问的什么意思？就不多说了。
赞一下(1人) 回复此楼
2楼2016-04-20 21:24:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
rmmtzhx: 金币+6, ★★★★★最佳答案 2016-04-21 12:26:29
你这个图是Nyquist图，看不到频率变化，但是阻抗的大小差异很明显；
希望你做个BOde图，把其中界面反应以及扩散段对应的特征频率标示出来；
在做个对比，这三条曲线，阻抗不同，他们的特征响应频率有么有变化
赞一下 回复此楼
何处高楼无可醉，谁家红袖不相怜！
3楼2016-04-21 01:12:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

巫师926

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
rmmtzhx: 金币+4, ★★★很有帮助 2016-04-21 12:26:36
让你标出曲线上一些特殊位置的点对应的频率，他是想知道测试前后相同位置的点的频率是否发生了改变。

发自小木虫Android客户端
赞一下(1人) 回复此楼
追逐自己的梦想！做一个二愣子！
4楼2016-04-21 07:08:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rmmtzhx

金虫 (小有名气)
引用回帖:
3楼: Originally posted by langzhizhou at 2016-04-21 01:12:00
你这个图是Nyquist图，看不到频率变化，但是阻抗的大小差异很明显；
希望你做个BOde图，把其中界面反应以及扩散段对应的特征频率标示出来；
在做个对比，这三条曲线，阻抗不同，他们的特征响应频率有么有变化

Bode图是啥图？对阻抗不是很清楚，谢谢！
赞一下 回复此楼
5楼2016-04-21 12:26:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)
阻抗测试结果，有nyquist图就是你给出的那个，还有bode图，和频率有关

发自小木虫IOS客户端
赞一下 回复此楼
何处高楼无可醉，谁家红袖不相怜！
6楼2016-04-21 18:34:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hakudaisuki

新虫 (著名写手)
引用回帖:
6楼: Originally posted by langzhizhou at 2016-04-21 18:34:35
阻抗测试结果，有nyquist图就是你给出的那个，还有bode图，和频率有关

怎么从bode图中看出特征频率啊？是在波峰的位置么？是等效电路中有几个电阻和电容并联 bode图中就有几个特征频率么？谢谢
赞一下 回复此楼
7楼2016-05-29 17:18:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)
引用回帖:
7楼: Originally posted by hakudaisuki at 2016-05-29 17:18:15
怎么从bode图中看出特征频率啊？是在波峰的位置么？是等效电路中有几个电阻和电容并联 bode图中就有几个特征频率么？谢谢...

波峰对应特征频率
一般情况下都可以显示出来

发自小木虫IOS客户端
赞一下 回复此楼
何处高楼无可醉，谁家红袖不相怜！
8楼2016-05-29 19:27:27
