[求助] 测交流阻抗的问题

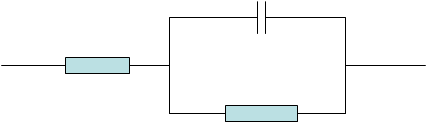

本人在ITO导电玻璃上面沉积了一层纳米铁酸锌，测了测阻抗，因为之前没有接触过阻抗之类的内容，不是太清楚，测阻抗的电解液为1M氢氧化钠，因为之前测光电流的时候用的就是1M氢氧化钠作为电解液，硫酸钠溶液不行，就想着测阻抗的时候应该是一样的，结果经过Zview拟合后的阻抗就出现了四分之一的圆弧，电阻太大，不知道是不是应该用别的电解液来测，另外也不知道选的模拟电路图是不是正确的，烦请大牛解惑，谢谢！阻抗图以及模拟电路图见附件。
测交流阻抗的问题


测交流阻抗的问题-1
回复此楼

» 收录本帖的淘帖专辑推荐

文集

» 本帖已获得的红花（最新10朵）

872119005

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
111111111
1楼 2013-07-24 19:05:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
严格讲，ITO在强碱性溶液中长时间会被腐蚀的，因此，高浓度的NaOH不是最好的选择。
从你的阻抗谱曲线看，阻抗谱本身算正常。至于阻抗的大小，除非你知道那种阻抗数值算比较理想，或文献上类似的情况应该是多大，否则，不好说这个阻抗就不好。等效电路应该是合理的，但需要看拟合结果的误差大小，一般误差需要小于10%，否则，所选用的等效电路就不合理。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2013-07-24 19:51:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

风起青萍

银虫 (小有名气)
引用回帖:
2楼: Originally posted by Jackcd12 at 2013-07-24 19:51:28
严格讲，ITO在强碱性溶液中长时间会被腐蚀的，因此，高浓度的NaOH不是最好的选择。
从你的阻抗谱曲线看，阻抗谱本身算正常。至于阻抗的大小，除非你知道那种阻抗数值算比较理想，或文献上类似的情况应该是多大，否 ...

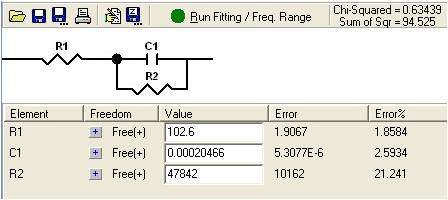

谢谢您的回复，我看Zview教程里面说的是最后拟合结果好不好看卡方检测值，即Chi-squared值的大小，我上面该值为0.63439，值越小偏差越小，但是就是不知道这个值算大算小，另外拟合后的三个元件的误差有一个过大，不知道这样好不好，不懂的太多了，麻烦了~下图为拟合后的结果
测交流阻抗的问题-2
赞一下 回复此楼
111111111
3楼2013-07-24 21:05:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

只要有一个元件的拟合误差Error%大于10%，表明等效电路不合适，你这个的R2的误差为21%，肯定就不行，你可以把C换成Q试一试。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
4楼2013-07-24 22:13:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

风起青萍

银虫 (小有名气)
引用回帖:
4楼: Originally posted by Jackcd12 at 2013-07-24 22:13:03
只要有一个元件的拟合误差Error%大于10%，表明等效电路不合适，你这个的R2的误差为21%，肯定就不行，你可以把C换成Q试一试。

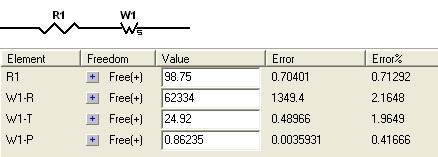

Q？Q不就是电极与溶液之间界面的双电层？我看书上说的是Q就是一个电容器，相当于一个双电层电容，这不还是C吗？难道理解有误~~另外Zview里面提供的拟合电路只有6个，我倒是试了试Rs-Ws拟合了一下，各个元件的拟合误差都很小，但就不知道这种电路是啥了，我的阻抗实验体系是三电极体系的，工作电极是附着铁酸锌的ITO，参比电极甘汞电极，对电极为铂电极，我的另外一个体系做的是氧化锌，同样的做阻抗用R-（C-R）电路拟合，拟合三个元件的误差均没有超10%，我都郁闷了·········我看您之前还发过另一个拟合软件zsimpwin，不知道这个软件比Zview好吗？下图是我用Rs-Ws拟合后的结果，您看一下，谢谢您！
测交流阻抗的问题-3
赞一下 回复此楼
111111111
5楼2013-07-24 22:57:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
风起青萍: 金币+10, ★有帮助, 谢谢您 2013-07-25 07:34:58
你咋乱选等效电路呢，R-W的拟合误差倒是比较小，但与你的电极表面过程可能不对应。
Zsimpwin好用得多，尤其是适合没有经验的人使用。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

872119005
Themoreamanlearns,themoreheknowshisignorance!
6楼2013-07-25 01:03:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

872119005

铁虫 (小有名气)
送红花一朵
引用回帖:
6楼: Originally posted by Jackcd12 at 2013-07-25 01:03:59
你咋乱选等效电路呢，R-W的拟合误差倒是比较小，但与你的电极表面过程可能不对应。
Zsimpwin好用得多，尤其是适合没有经验的人使用。

想问下这种阻抗图，是怎么样的过程，这四分之一的园算是一个容抗弧吗？ 拟合这个小半圆的半径是不是就可以得到Rt
赞一下 回复此楼
7楼2016-12-19 12:44:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

872119005

铁虫 (小有名气)
送红花一朵
想问下这种阻抗图，是怎么样的过程，这四分之一的园算是一个容抗弧吗？ 拟合这个小半圆的半径是不是就可以得到Rt。。
楼主怎么分析的。，
赞一下 回复此楼
8楼2016-12-19 12:44:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)
引用回帖:
8楼: Originally posted by 872119005 at 2016-12-19 12:44:53
想问下这种阻抗图，是怎么样的过程，这四分之一的园算是一个容抗弧吗？ 拟合这个小半圆的半径是不是就可以得到Rt。。
楼主怎么分析的。，

从曲线的趋势看应该是一个半圆弧，就按RC电路拟合，这个R就是Rt.
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
9楼2016-12-19 14:07:33
