[求助] 请教一个交流阻抗的问题，请高手指点

这两个图分别是我用的拟合电路和拟合出来的数据，请问一下我想求电容的话该怎么计算？

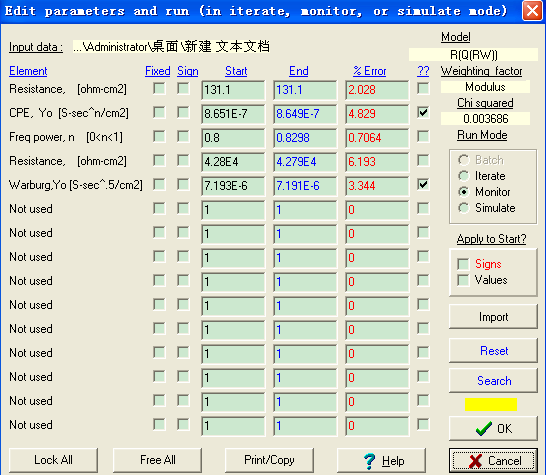

拟合得到的数据



拟合电路
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
onmyway
1楼 2012-07-13 20:11:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiajimu

铁杆木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
目标北大: 金币+10, ★★★很有帮助, CPE是电容？不是需要计算的么？n=1的时候不是才是一个电容么？ 2012-07-14 09:01:40
你的一个电容已经在那了？？？？？？？？？？
赞一下 回复此楼
2楼2012-07-14 04:25:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lindasunhui

金虫 (小有名气)

蓝精灵

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
目标北大: 金币+10, ★★★很有帮助, CPE是电容？不是需要计算的么？n=1的时候不是才是一个电容么？ 2012-07-14 09:02:15
seagrove: 金币+1, 感谢应助交流~ 2012-07-14 12:37:09
第二列的CPE就表示的是一个电容。
赞一下 回复此楼
每天进步一点点！
3楼2012-07-14 08:41:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

目标北大

木虫 (正式写手)
引用回帖:
3楼: Originally posted by lindasunhui at 2012-07-14 08:41:20
第二列的CPE就表示的是一个电容。

再问一下，那单位是什么？为什么不是F？
赞一下 回复此楼
onmyway
4楼2012-07-14 09:10:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ngwang

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
目标北大: 金币+30, ★★★★★最佳答案, 多谢多谢！！！ 2012-07-16 15:15:57
seagrove: 金币+1, 感谢应助交流~ 2012-07-17 12:15:45
那个CPE不是电容，仅仅是常相位角原件，尽管很多情况下CPE可当电容看。CPE的单位是Ω^(-1)*cm^/(-2)*s^n(s是时间单位，秒，n处于指数位置，就是你第三行的那个数。可以采用下式计算真正的电容：
C=T(ωm)^(n-1) 式中，C是纯电容，单位F/cm2，T就是CPE的值，相当于你第二行的那个数，ωm是阻抗虚部最大时对应的角频率，n就是你第三行的那个数。
赞一下 回复此楼
5楼2012-07-16 12:36:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

刘栓

木虫 (小有名气)
★
seagrove: 金币+1, 鼓励新虫多多应助交流 2012-07-17 12:15:53
你在等效电路中把CPE（Q）改成C,在拟合一遍，就是F了
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

目标北大
6楼2012-07-16 16:08:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

目标北大

木虫 (正式写手)
送鲜花一朵
引用回帖:
6楼: Originally posted by 刘栓 at 2012-07-16 16:08:14
你在等效电路中把CPE（Q）改成C,在拟合一遍，就是F了

可是换成C以后拟合的效果就不好了。。。
赞一下 回复此楼
onmyway
7楼2012-07-17 16:11:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

axeleo

铁杆木虫 (正式写手)
CPE=Cdl的n次幂乘以（第一个阻抗的倒数+第二个阻抗的倒数）的（1-n）次幂乘以Cdl的n次幂
你自己算一下吧
赞一下 回复此楼
共同交流，共同成长
8楼2012-07-21 21:10:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
