ADAMS+MATLAB联合仿真出错（No model has been defined） 已有2人参与
|
|

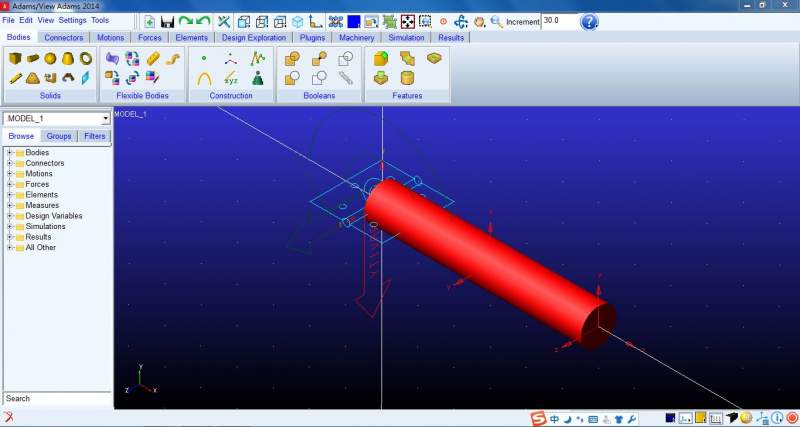

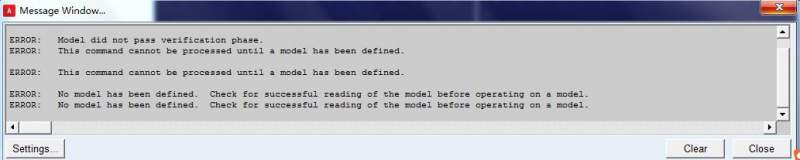

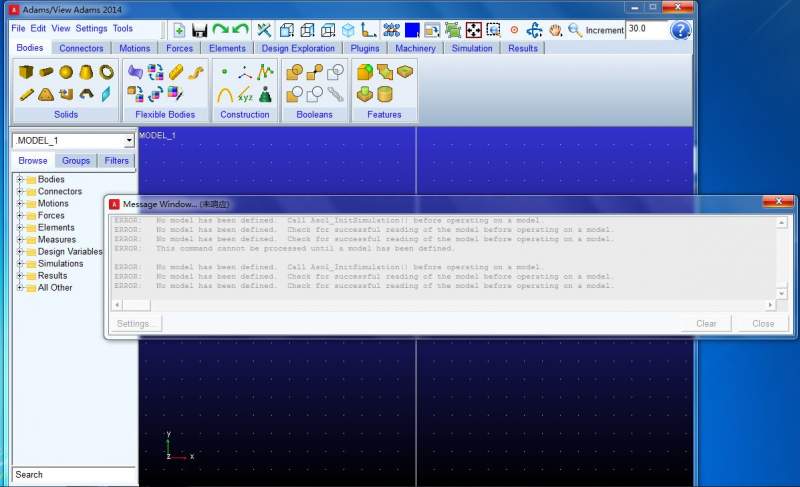

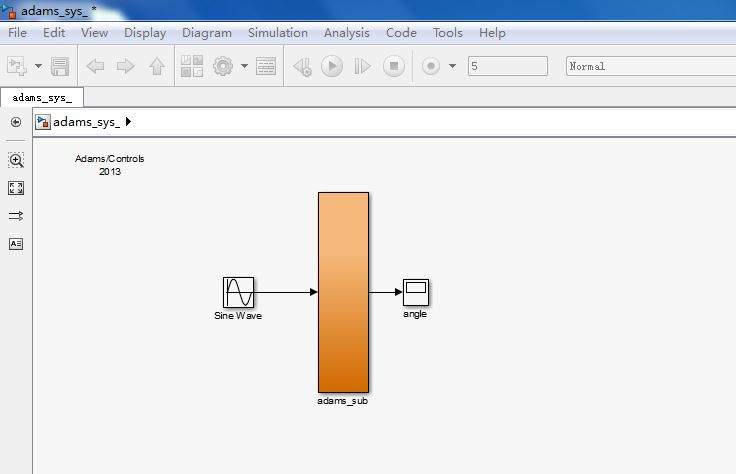

问题 想做一个ADAMS+MATLAB联合仿真的简单例子（adams2014, matlab R2013a，主要目的是为了实现联合仿真功能，算例复杂程度不是考虑重点）。 ADAMS模型即一个由转动副固定的圆柱，希望通过MATLAB控制转动角速度，然后监视角度变化，如图ADAMS-MODEL所示； MATLAB模型如图MATLAB-1，-2所示。 错误：在MATLAB里面点击运行之后，打开ADAMS界面开始模拟显示错误：Error: No model has been defined. ....如图ERROR所示。 自己属于新手，找了一整天没有找出问题所在，希望有熟悉ADAMS仿真的前辈能够指点一下，不胜感激！  ADAMS-MODEL.JPG  MATLAB-1.JPG  MATLAB-2.JPG  ERROR.JPG |
回复此楼» 猜你喜欢
大型齿轮激光淬火修复加工
已经有0人回复
-
尾梁活塞杆激光熔覆修复加工
已经有0人回复
-
机械工程论文润色/翻译怎么收费?
已经有135人回复
-
国盛激光清障仪在中国华电风电场清障测试取得圆满成功
已经有0人回复
-
解锁增压泵活柱修复黑科技：激光熔覆加工
已经有0人回复
-
西安交通大学师生走进西安国盛激光科技有限公司参观交流
已经有0人回复
-
国盛激光安康之行 ——体三苦精神 品陕南美食 赴山河之约 启智慧之门
已经有0人回复
-
陕鼓动力郑总一行莅临国盛激光参观交流
已经有0人回复
-
中钢西重技术部领导一行莅临国盛激光科技参观交流
已经有0人回复
-
283求调剂
已经有0人回复
Zhangsanxi
铁杆木虫 (著名写手)
- 应助: 72 (初中生)
- 金币: 6843.6
- 散金: 20
- 红花: 21
- 沙发: 4
- 帖子: 1171
- 在线: 379小时
- 虫号: 3782272
- 注册: 2015-04-02
- 性别: GG
- 专业: 机器人学及机器人技术
2楼2016-03-28 12:37:17
文质彬彬1992
木虫 (小有名气)
大萌
- 应助: 0 (幼儿园)
- 金币: 2578.4
- 散金: 250
- 红花: 3
- 帖子: 225
- 在线: 58小时
- 虫号: 2432508
- 注册: 2013-04-23
- 性别: GG
- 专业: 固体力学
|

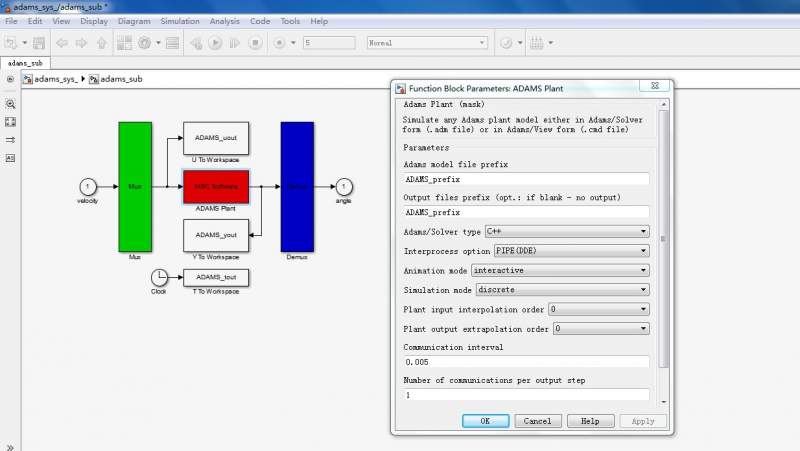

感谢回复。 1. adams输入控制量是角速度，输出控制量是转动角度，matlab中给了输入变量一个正弦输入（即角速度以正弦曲线规律变化） 2. 红色图框即ADAMS Plant设置就是图中旁边的框，里面 Adams model file prefix: ADAMS_prefix Output file prefix: ADAMS_prefix Adams/Solver type: C++ Interprocess option: PIPE(DDE) Animation mode: interactive Simulation mode: discrete Plant input interpolation order :0 Plant output interpolation order :0 Communication intervals: 0.005 Number of communicatons per output step: 1 报错的信息是说没有找到定义好的adams model（“Error： No model has been defined.”）,这里的设置会导致这类错误？ |
3楼2016-03-28 12:48:22
文质彬彬1992
木虫 (小有名气)
大萌
- 应助: 0 (幼儿园)
- 金币: 2578.4
- 散金: 250
- 红花: 3
- 帖子: 225
- 在线: 58小时
- 虫号: 2432508
- 注册: 2013-04-23
- 性别: GG
- 专业: 固体力学
4楼2016-03-28 13:07:20
文质彬彬1992
木虫 (小有名气)
大萌
- 应助: 0 (幼儿园)
- 金币: 2578.4
- 散金: 250
- 红花: 3
- 帖子: 225
- 在线: 58小时
- 虫号: 2432508
- 注册: 2013-04-23
- 性别: GG
- 专业: 固体力学
5楼2016-03-28 13:10:08
Zhangsanxi
铁杆木虫 (著名写手)
- 应助: 72 (初中生)
- 金币: 6843.6
- 散金: 20
- 红花: 21
- 沙发: 4
- 帖子: 1171
- 在线: 379小时
- 虫号: 3782272
- 注册: 2015-04-02
- 性别: GG
- 专业: 机器人学及机器人技术
文质彬彬19926楼2016-03-28 15:31:45
richard_88
木虫 (小有名气)
- 应助: 4 (幼儿园)
- 金币: 1979.7
- 散金: 44
- 红花: 1
- 帖子: 278
- 在线: 124.4小时
- 虫号: 2885070
- 注册: 2013-12-20
- 性别: GG
- 专业: 传动机械学
7楼2016-03-28 22:10:33
文质彬彬1992
木虫 (小有名气)
大萌
- 应助: 0 (幼儿园)
- 金币: 2578.4
- 散金: 250
- 红花: 3
- 帖子: 225
- 在线: 58小时
- 虫号: 2432508
- 注册: 2013-04-23
- 性别: GG
- 专业: 固体力学
|

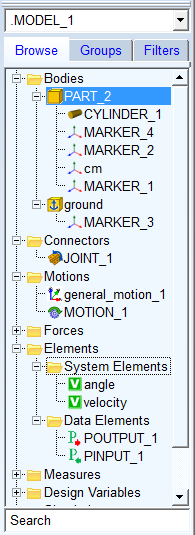

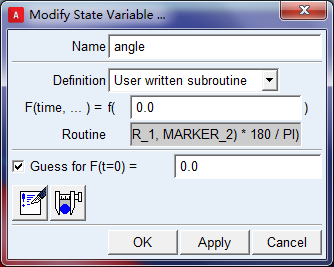

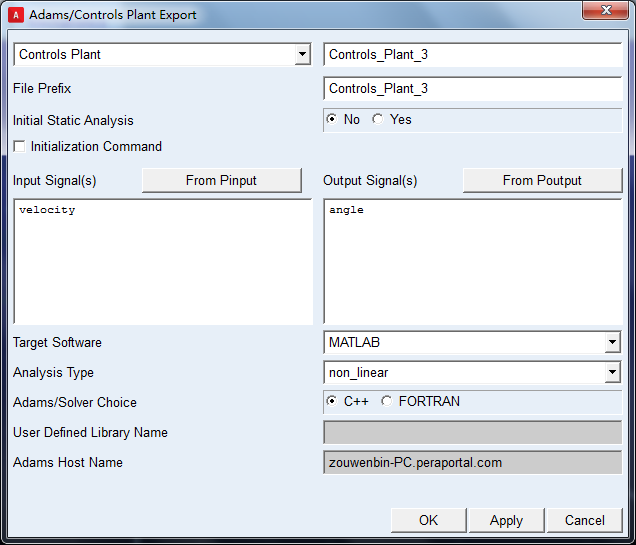

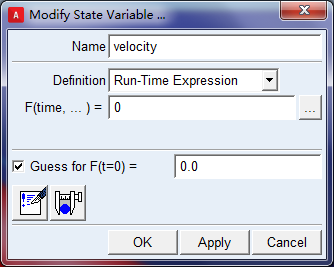

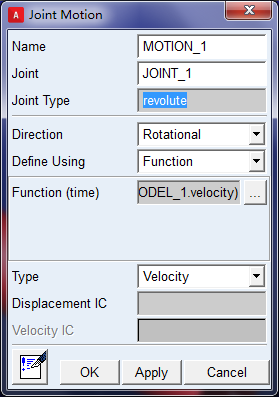

感谢您的回复！我检查了好多遍，是按照算例一步步来的，真是找不到问题在哪了，希望您能帮忙诊断一下，感谢~ 我的系统输入和输出为创建的两个系统State Variable，分别为角速度velocity、转角angle。模型结构树如下  1. velocity由matlab输入，所示数值设为0，如下图  2. angle数值为圆柱两端绕Z轴的转角，用的函数AZ(MARKER_1, MARKER_2) * 180 / PI来定义  3. 然后将圆柱转动的Motion_1与velocity关联起来，定义用的函数为：VARVAL(.MODEL_1.velocity)  4. 接下来就是把velocity和angle在Plant Export定义为input和output  5. 下面就是在matlab里面的操作，上面提到过的步骤 |
8楼2016-03-29 08:02:26
文质彬彬1992
木虫 (小有名气)
大萌
- 应助: 0 (幼儿园)
- 金币: 2578.4
- 散金: 250
- 红花: 3
- 帖子: 225
- 在线: 58小时
- 虫号: 2432508
- 注册: 2013-04-23
- 性别: GG
- 专业: 固体力学
9楼2016-03-29 08:05:35
文质彬彬1992
木虫 (小有名气)
大萌
- 应助: 0 (幼儿园)
- 金币: 2578.4
- 散金: 250
- 红花: 3
- 帖子: 225
- 在线: 58小时
- 虫号: 2432508
- 注册: 2013-04-23
- 性别: GG
- 专业: 固体力学
10楼2016-03-29 08:50:25
