ANSYS荷载-位移曲线与试验值存在差异是为什么 已有1人参与
|
|

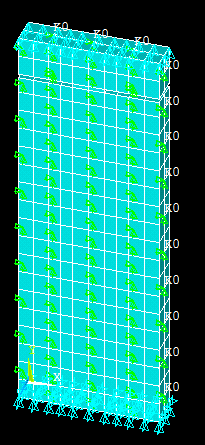

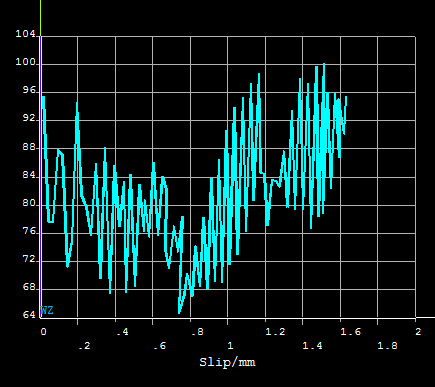

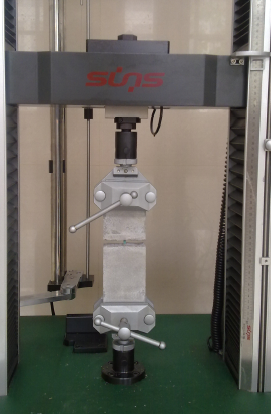

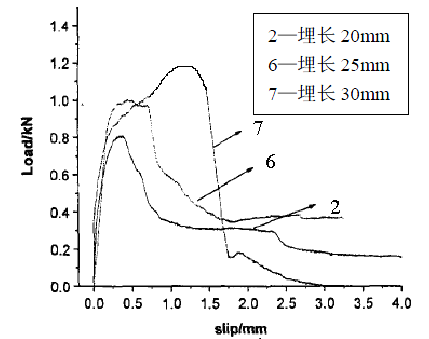

请问大家一下，我用ANSYS12.0模拟的纤维混凝土薄板的拉拔试验，在模拟中纤维的建模与钢筋类似，只是相关参数与钢筋有差别。本次模拟主要研究其粘结作用~ 在模拟中，混凝土采用SOLID65，纤维用LINK8，弹簧单元用的COMBINATION39,用耦合施加弹簧单元，弹簧单元为X、Y两个方向。钢筋用的BISO模型，混凝土用的MISO模型，混凝土本构关系采用的是规范中混凝土受压应力-应变曲线，模型如下图所示。对底部施加XYZ三个方向的平动自由度，顶部用荷载步施加1mm/min的位移荷载，施加了2个荷载步，用的是静态分析，每个荷载步有40个子步。荷载位移曲线中的荷载值取的是底部所有节点的反力值。模拟的荷载-位移曲线和试验的荷载-位移曲线如下图所示，两个图差的挺多的，不知道是什么原因。 谢谢各位大神指教。 图1是模型图，图2 是模拟出的荷载-位移曲线，图3 是试验中的荷载-位移曲线，本次模拟的是埋长20mm的情况。图4是试验加载装置。 模拟中部分命令流如下： 1、用耦合建立弹簧单元：cpintf,uy !创建节点的耦合自由度UY *get,cpmax,cp,,max !获取藕合组总数 type,3 real,3 *do,i,1,cpmax *get,n1,cp,i,term,1,node !获取第i组的第一个节点号 *get,n2,cp,i,term,2,node !获取第i组的第二个节点号 e,n1,n2 *enddo cpintf,ux 2、求解部分加约束和加载： /solu !用匀速位移荷载进行加载，1mm/min Antype,0 !静态分析 nsel,s,loc,z,0,15 !选择底面，对底面施加约束 nsel,r,loc,y,0 nsel,r,loc,x,0,70 d,all,ux D,all,uy D,all,uz nsel,s,loc,y,200 !选择顶面施加1mm/min的位移荷载 nsel,r,loc,x,0,70 nsel,r,loc,z,0,15 D,all,uy,1 Time,60 Kbc,0 Nsubst,40 !40个子步数 Allsel,all Lswrite,1 !创建第一个载荷步文件 nsel,s,loc,y,200 !选择顶面施加1mm/min的位移荷载 nsel,r,loc,x,0,70 nsel,r,loc,z,0,15 D,all,uy,2 Time,120 Kbc,0 Nsubst,40 !40个子步数 Allsel,all Lswrite,2 !创建第二个载荷步文件 Outres,all,all !写入数据库和结果文件的结果数据，可读出每个子步的结果 Outpr,all,all !结果输出控制 Autots,on !在非线性静态或瞬态中，自动时间步确定了步长间荷载增量的大小 Lssolve,1,2,1 Finish 3、查看荷载-位移曲线部分命令流： /post26 NSOL,2,166,u,y RFORCE,3,1,F,y Rforce,4,3,f,y Add,3,3,4 *DO,I,9,12,1 RFORCE,4,I,F,y ADD,3,3,4 *END DO …… …… Prod,4,3,,,,,,-1 /AXLAB,X,Slip/mm /AXLAB,Y,Load/N Xvar,2 PlVAR,4  模型图.png  静态分析底面所有40步.png  试验图.png  装置图.png |
回复此楼» 猜你喜欢
拟解决的关键科学问题还要不要写
已经有8人回复
-
存款400万可以在学校里躺平吗
已经有28人回复
-
最失望的一年
已经有11人回复
-
求推荐英文EI期刊
已经有5人回复
-
请教限项目规定
已经有4人回复
-
国自然申请面上模板最新2026版出了吗？
已经有20人回复
-
26申博
已经有3人回复
-
基金委咋了？2026年的指南还没有出来？
已经有10人回复
-
基金申报
已经有6人回复
-
疑惑？
已经有5人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- ANSYS谐响应分析响应-频率曲线疑问
已经有8人回复
- 各位大神帮忙看下ansys模拟螺栓钢管接触问题分析为什么没法算！
已经有3人回复
- ansys 钢管混凝土模拟 为什么算几步就算不下去了？附命令流
已经有1人回复
- 求助ANSYS模态叠加法的计算问题
已经有1人回复
- 关于Ansys的警告——牛顿拉普森方法
已经有0人回复
- 关于ansys/ls-dyna 梁单元的两点小问题
已经有2人回复
- ANSYS/LS-DYNA中怎么提取支反力？
已经有6人回复
- Ansys中整体式钢筋混凝土的钢筋方向如何定义
已经有0人回复
- 求助！ansys（经典）关于螺栓加预紧力后，如何再施加载荷！
已经有1人回复
- ANSYS对墙体水平拟静力加载试验的模拟
已经有3人回复
- 实体模型分析
已经有18人回复
- 跪求：环氧树脂结构胶的弹性模量，抗拉强度，刚度，荷载-位移数据是多少啊。。
已经有3人回复
- ansys#no element table items are available#问题怎么解决
已经有1人回复
- 非线性分析中的ansys跟踪显示
已经有83人回复
- 求助，ansys建钢管混凝土模型
已经有5人回复
shgao20
专家顾问 (职业作家)
-
专家经验: +809 - 仿真EPI: 1
- 应助: 1311 (讲师)
- 金币: 13381.4
- 红花: 267
- 帖子: 3531
- 在线: 473.4小时
- 虫号: 3644138
- 注册: 2015-01-14
- 专业: 动力学与控制
- 管辖: 仿真模拟
【答案】应助回帖
感谢参与，应助指数 +1
|
计算与实验有差别是必然的，当然差别太大就有问题了，需要修改计算方案尽量与实验一致。 就你的问题来说： 1 实验是动态的，计算是静态的，这就不一致了。需要将计算也改为瞬态的。 2 所施加的是位移载荷，KBC = 0，载荷是随时间线性变化的，实际情况不应该线性均匀变化，应该是先慢后快。 3 同样的，拉拔的力也应该是随时间变化的，先大后小。 有条件的话，可以根据实验测量得到的 Slip vs Time 的曲线，来定义计算时的位移-时间曲线，然后进行瞬态分析。 |
» 本帖已获得的红花（最新10朵）
g17585997652楼2016-03-22 08:14:17
g1758599765
金虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 1077.8
- 红花: 1
- 帖子: 81
- 在线: 13.6小时
- 虫号: 3916164
- 注册: 2015-06-09
- 专业: 机构学与机器人
3楼2016-03-22 09:40:24
shgao20
专家顾问 (职业作家)
-
专家经验: +809 - 仿真EPI: 1
- 应助: 1311 (讲师)
- 金币: 13381.4
- 红花: 267
- 帖子: 3531
- 在线: 473.4小时
- 虫号: 3644138
- 注册: 2015-01-14
- 专业: 动力学与控制
- 管辖: 仿真模拟
4楼2016-03-23 07:24:07
g1758599765
金虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 1077.8
- 红花: 1
- 帖子: 81
- 在线: 13.6小时
- 虫号: 3916164
- 注册: 2015-06-09
- 专业: 机构学与机器人
|
附件中是我全部的命令流，谢谢指正  |
