[求助] 求大神帮忙网格划分问题

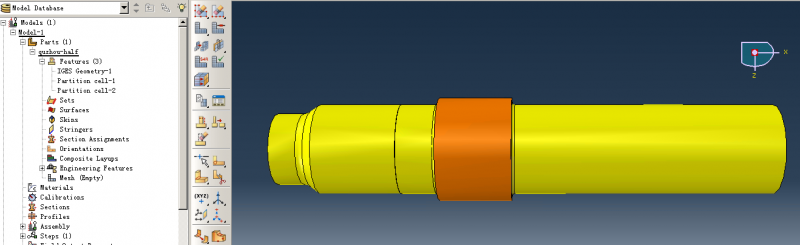

对下图进行网格划分，先进行分割，定义了两个分割面之后，两侧的部分可以划分了，但中间的部分一直显示土黄色，就是不能划分的状态，按理说中间部分已经规则了啊，想不通为啥还是不能划分，求大神指导，多谢

求大神帮忙网格划分问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-03-16 10:27:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一叶Z春秋

新虫 (小有名气)
没用过这个网格化分软件

发自小木虫Android客户端
赞一下 回复此楼
2楼2016-03-17 08:42:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小滑块

银虫 (初入文坛)
引用回帖:
2楼: Originally posted by 一叶Z春秋 at 2016-03-17 08:42:25
没用过这个网格化分软件

这个是ABAQUS啊
回复此楼
3楼2016-03-17 10:03:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kwan667

新虫 (初入文坛)
浅黄色表示sweep方式可以划分网格，中间部分较粗软件无法划分。建议你继续切割这个圆柱体，比如:圆环切成4段，然后采用规则网格划分方法(可以画就显示绿色)。

发自小木虫Android客户端
赞一下 回复此楼
健康快乐才是人生真谛
4楼2016-03-17 11:05:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小滑块

银虫 (初入文坛)
引用回帖:
4楼: Originally posted by kwan667 at 2016-03-17 11:05:02
浅黄色表示sweep方式可以划分网格，中间部分较粗软件无法划分。建议你继续切割这个圆柱体，比如:圆环切成4段，然后采用规则网格划分方法(可以画就显示绿色)。

但是理论上讲的话，应该可以划分的啊。我也试过您的这种方法，中间强行切一刀就全变成黄色了，但是这样中间会多出来一个切割平面来
赞一下 回复此楼
5楼2016-03-17 11:25:10
