[求助] 新手求助，ICEM网格问题

新手求助，刚接触ICEM软件，要画一个喷嘴气流流域的Tetra/mixed体网格。
其中，一个尖锐狭长流道的网格怎么都画不好，始终呈现锯齿状，并且局部网格加密效果也不好。
请教各位大神这个这种网格该怎么画。
全体尺寸为1，其他设置为默认值。

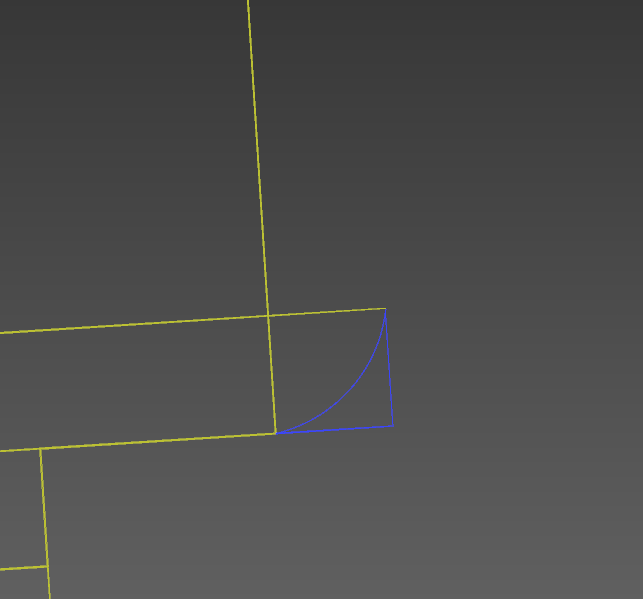

环形流道截面图如下：

流道横截面边界如图中蓝线所示

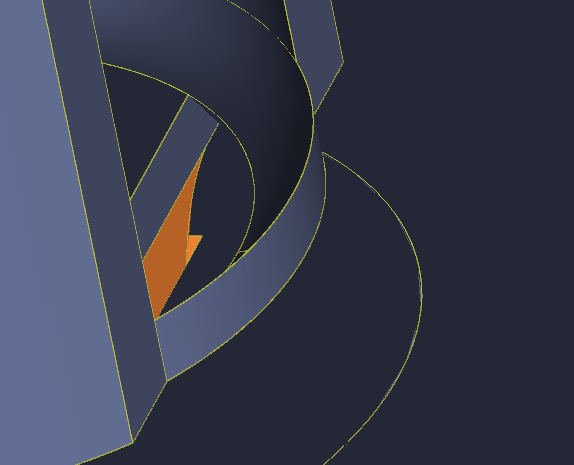

其他视角图

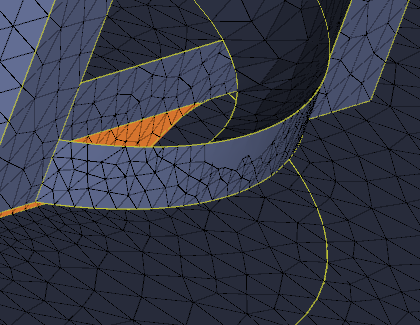

锯齿状网格图：




请求各位解答。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-03-11 23:47:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

愤怒的小包子

新虫 (初入文坛)
不是很明白你的意思，如果有个面相对其它面很小，用面网格选择autoblock选项，可根据几何形状适应网格

发自小木虫IOS客户端
赞一下 回复此楼
2楼2016-03-12 01:17:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

l454552485

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 愤怒的小包子 at 2016-03-12 01:17:35
不是很明白你的意思，如果有个面相对其它面很小，用面网格选择autoblock选项，可根据几何形状适应网格

但是我要生成的是体网格，但是这个流道边缘比较尖锐，所以我感觉不太好生成
赞一下 回复此楼
3楼2016-03-12 01:21:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

l454552485

新虫 (初入文坛)
另，附上几何模型
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : geo2.tin
    • 2016-03-12 01:24:05, 102.67 K
4楼2016-03-12 01:24:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

愤怒的小包子

新虫 (初入文坛)
网格有两种方法，可以先生成面网格转化为题网格，有本教材纪兵兵的网格书画了个飞机网格，有个面及其小讲了处理方法

发自小木虫IOS客户端
赞一下 回复此楼
5楼2016-03-12 01:24:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

l454552485

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by 愤怒的小包子 at 2016-03-12 01:24:43
网格有两种方法，可以先生成面网格转化为题网格，有本教材纪兵兵的网格书画了个飞机网格，有个面及其小讲了处理方法

谢谢，我去看看

发自小木虫IOS客户端
回复此楼
6楼2016-03-12 13:40:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Narcisus

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by 愤怒的小包子 at 2016-03-12 01:24:43
网格有两种方法，可以先生成面网格转化为题网格，有本教材纪兵兵的网格书画了个飞机网格，有个面及其小讲了处理方法

autoblock选项，是针对非结构网格中，局部特征尺寸较小的区域的一种必需的方法吗？有没有别的处理方法？
赞一下 回复此楼
7楼2016-03-18 11:53:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Narcisus

新虫 (初入文坛)
楼主最后怎 么处理的
赞一下 回复此楼
8楼2016-03-18 11:56:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

l454552485

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by Narcisus at 2016-03-18 11:56:00
楼主最后怎 么处理的

最近在准备复试，还没处理呢

发自小木虫IOS客户端
赞一下 回复此楼
9楼2016-03-18 16:44:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

极道鲜师

木虫 (正式写手)
有没有人知道如何进行狭长网格的加密

发自小木虫Android客户端
赞一下 回复此楼
Less interests,more interest.
10楼2016-05-14 19:19:42
