ANSYS建模的一些问题
|
|

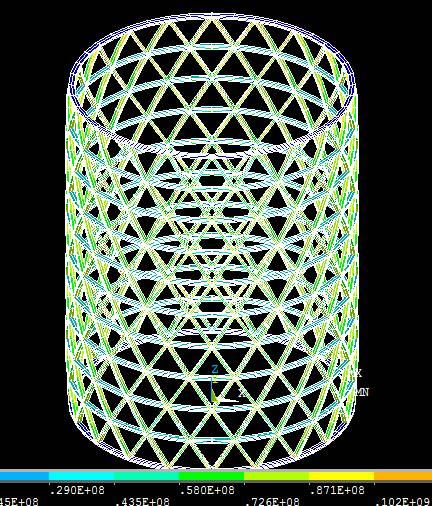

1、ANSYS求解后，想得到应力云图，通过General Postproc---Plot Results---Contour Plot---Nodal Solu---Stress---von Mises stress之后，为什么显示出的云图都是红色的？？网上有人说可能是没约束住，List 应力结果也没有显示有应力，那应该怎么办？？但是输入命令流/POST1 ETABLE,SDIR,SMISC,31 PLETAB,SDIR,NOAV之后就可以显示应力云图了，这是怎么回事？？也有人说可以尝试PlotCtrls---style---Size and shape---Display of element设置为on再重新设置，这样可以显示应力云图，但是得到的结果跟上边的命令流的结果不一样，为什么？（已知上边的命令流的结果正确） 2、求解完成后，剪应力云图怎样得到？应变云图怎样得到？？ 3、ANSYS最右边的小的旋转移动那些工具有没有命令操作使它的转动角度，移动距离可以精确控制？？ 4、创建的模型，点之间的连接怎样实现？？ 5、为什么按1的PlotCtrls---style---Size and shape---Display of element设置为on后，应力云图如下所示，根本看不出颜色？？  |
回复此楼» 猜你喜欢
304求调剂（085602，过四级，一志愿985）
已经有18人回复
-
软工学硕299求调剂
已经有6人回复
-
一志愿211，化学学硕，310分，本科重点双非，求调剂
已经有6人回复
-
化工调剂303分，过四级
已经有30人回复
-
264求调剂
已经有4人回复
-
生物工程求调剂
已经有9人回复
-
266求调剂
已经有23人回复
-
283求调剂
已经有15人回复
-
22408 一志愿双一流人工智能300分 四六级，数据分析国奖
已经有5人回复
-
286求调剂
已经有17人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 初学ansys建模仿真，叶片流体模型不能正确划分网格，求可能的原因
已经有3人回复
- 电缆ansys建模模拟中一些材料参数查不到，求助各位大神
已经有2人回复
- 想用ANSYS进行索网结构的模态分析，各位说说用什么三维建模软件比较好？
已经有6人回复
- ANSYS应力云图输出问题，高手看看是什么问题
已经有8人回复
- ansys workebench 流固耦合网格划分的疑问
已经有8人回复
- ansys建模时的一些问题
已经有2人回复
- ANSYS中应力强度因子与J积分的计算[转载]
已经有5人回复
- ANSYS14.0
已经有15人回复
- 求用ANSYS12.0的 FLUENT例子
已经有4人回复
- 请教ansys中beam3的一些问题
已经有1人回复
2楼2016-03-10 22:16:18
shgao20
专家顾问 (职业作家)
-
专家经验: +809 - 仿真EPI: 1
- 应助: 1311 (讲师)
- 金币: 13381.4
- 红花: 267
- 帖子: 3531
- 在线: 473.4小时
- 虫号: 3644138
- 注册: 2015-01-14
- 专业: 动力学与控制
- 管辖: 仿真模拟
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
haodadada: 金币+40, ★★★很有帮助, 大神回复的很恰当 2016-03-11 14:36:19
感谢参与，应助指数 +1
haodadada: 金币+40, ★★★很有帮助, 大神回复的很恰当 2016-03-11 14:36:19
|
1 不是所有单元都可以直接显示应力的，有些单元需要使用单元表才能显示应力。如你的第一个问题中引用的命令： /POST1 ETABLE,SDIR,SMISC,31 PLETAB,SDIR,NOAV 就是使用单元表来显示应力的。 2 剪应力和应变的显示方法同上。 3 ANSYS最右边的小的旋转移动那些工具中没有命令操作使它的转动角度，移动距离可以精确控制。要想精确控制，可以使用： Utility Menu > Workplane > Offset WP by Increments ... > 在弹出对话框中选择合适的功能 具体操作你可以自己摸索一下。 |
3楼2016-03-11 08:47:32
