[求助] 用diamond画出来的拓扑图怎么分析它的拓扑符号

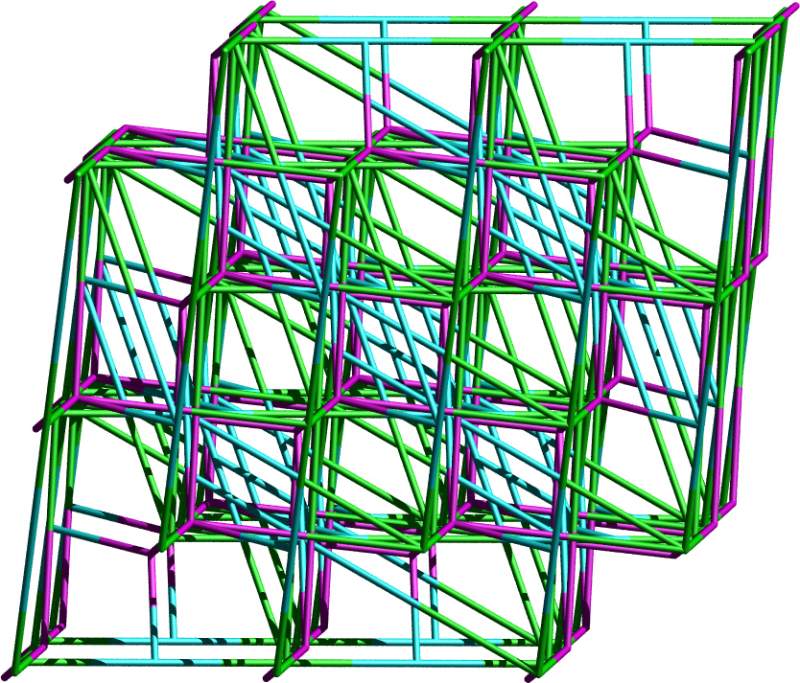

本人现在用diamond画出了一个拓扑结构，想要分析它的拓扑符号，该怎么弄，急！谢谢各位大侠！

用diamond画出来的拓扑图怎么分析它的拓扑符号
回复此楼

» 本帖@通知

@文言文 @jackdeng @wangningsir

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2016-03-09 14:16:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

wangningsir

木虫 (著名写手)

上书房行走

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
1245708951: 金币+20, ★★★很有帮助 2016-03-09 17:52:08
1245708951: 金币+20, ★★★很有帮助 2016-03-14 14:06:00
内容已删除
赞一下(1人) 回复此楼
8楼2016-03-09 17:19:18
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

文言文

铁杆木虫 (著名写手)
引用回帖:
29楼: Originally posted by 1245708951 at 2016-03-14 10:14:11
你是说选择的中心节点吗？恩，我画出来的中心节点是Ag1、Ag2和Mo8核簇，并且应该是这样的连接six-connected node (Ag1), six-connected node (Ag2) and eight-connected node (Mo8) ，可是用拓扑分析出来的好像不太 ...

我已经给你解释了银二的银氧建太长了，所以我的是那样的，如果你考虑个键情况肯定不一样

发自小木虫IOS客户端
赞一下(1人) 回复此楼
32楼2016-03-14 10:30:23
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangningsir

木虫 (著名写手)

上书房行走
忘记考虑Ag之间的连接了
###########
1:1 in P2/c
###########

Topology for Mo1
--------------------
Atom Mo1 links by bridge ligands and has
Common vertex with                                R(A-A)
Ag 1    0.0000    0.6660   -0.2500   ( 0 0-1)     5.612A        1
Ag 1    1.0000    0.3340    0.2500   ( 1 1 1)     5.612A        1
Ag 2    1.0000    0.0000    0.0000   ( 1 0 0)     7.445A        1
Ag 2    0.0000    1.0000    0.0000   ( 0 1 0)     7.445A        1
Ag 1    0.0000   -0.3340   -0.2500   ( 0-1-1)    10.184A        1
Ag 1    1.0000    1.3340    0.2500   ( 1 2 1)    10.184A        1
Ag 2    1.0000    0.0000    0.5000   ( 1 0 0)    10.601A        1
Ag 2    0.0000    1.0000   -0.5000   ( 0 1-1)    10.601A        1
Topology for Ag1
--------------------
Atom Ag1 links by bridge ligands and has
Common vertex with                                R(A-A)
Mo 1    0.5000    0.5000    1.0000   ( 0 0 1)     5.612A        1
Mo 1   -0.5000    0.5000    0.5000   ( 0 0 0)     5.612A        1
Ag 2    0.0000    1.0000    1.0000   ( 0 1 1)     6.358A        1
Ag 2    0.0000    1.0000    0.5000   ( 0 1 0)     6.358A        1
Mo 1    0.5000    1.5000    1.0000   ( 0 1 1)    10.184A        1
Mo 1   -0.5000    1.5000    0.5000   ( 0 1 0)    10.184A        1
Topology for Ag2
--------------------
Atom Ag2 links by bridge ligands and has
Common vertex with                                R(A-A)
Ag 1    0.0000   -0.3340   -0.2500   ( 0-1-1)     6.358A        1
Ag 1    0.0000    0.3340    0.2500   ( 0 1 1)     6.358A        1
Mo 1    0.5000   -0.5000    0.0000   ( 0-1 0)     7.445A        1
Mo 1   -0.5000    0.5000    0.0000   (-1 0 0)     7.445A        1
Mo 1    0.5000    0.5000    0.5000   ( 1 0 0)    10.601A        1
Mo 1   -0.5000   -0.5000   -0.5000   ( 0-1-1)    10.601A        1
-------------------------
Structural group analysis
-------------------------

-------------------------
Structural group No 1
-------------------------
Structure consists of 3D framework with Ag2Mo

Coordination sequences
----------------------
Mo1:  1  2   3   4   5   6    7    8    9   10
Num   8 24  74 106 236 248  486  446  824  700
Cum   9 33 107 213 449 697 1183 1629 2453 3153
----------------------
Ag1:  1  2  3   4   5   6    7    8    9   10
Num   6 24 58 126 182 320  360  606  594  980
Cum   7 31 89 215 397 717 1077 1683 2277 3257
----------------------
Ag2:  1  2  3   4   5   6    7    8    9   10
Num   6 24 60 134 174 338  346  630  574 1010
Cum   7 31 91 225 399 737 1083 1713 2287 3297
----------------------
TD10=3236

Vertex symbols for selected sublattice
--------------------------------------
Mo1 Point symbol:{3^4.4^10.5^4.6^8.7^2}
Extended point symbol:[3.3.3.3.4.4.4.4.4.4.4.4.4(2).4(2).5.5.5.5.6.6.6.6.6.6.6(2).6(4).7(2).7(2)]
--------------------------------------
Ag1 Point symbol:{3^4.4^5.5^4.6^2}
Extended point symbol:[3.3.3.3.4.4.4(2).4(3).4(3).5.5.5.5.6(6).6(6)]
--------------------------------------
Ag2 Point symbol:{3^4.4^2.6^7.7^2}
Extended point symbol:[3.3.3.3.4(3).4(3).6.6.6(2).6(4).6(4).6(4).6(4).7(10).7(10)]
--------------------------------------
Point symbol for net: {3^4.4^10.5^4.6^8.7^2}{3^4.4^2.6^7.7^2}{3^4.4^5.5^4.6^2}
6,6,8-c net with stoichiometry (6-c)(6-c)(8-c); 3-nodal net

New topology, please, contact the authors (16813 types in 3 databases)
Elapsed time: 10.90 sec.
赞一下(1人) 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : New_Microsoft_Word_Document.docx
    • 2016-03-14 12:25:10, 109.7 K
33楼2016-03-14 12:25:41
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangningsir

木虫 (著名写手)

上书房行走
见附件

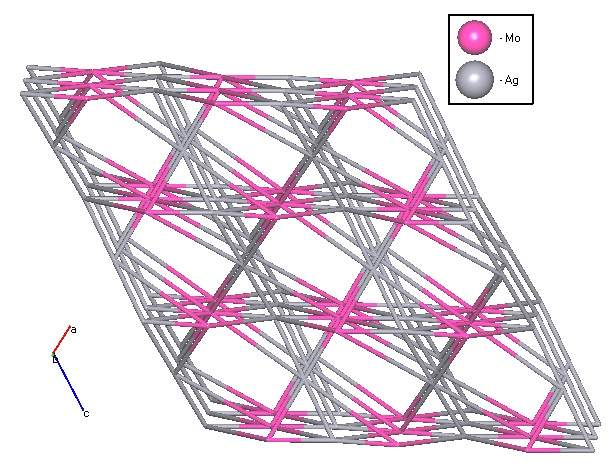

用diamond画出来的拓扑图怎么分析它的拓扑符号-1
赞一下(1人) 回复此楼
37楼2016-03-14 22:02:11
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangningsir

木虫 (著名写手)

上书房行走
直接用附件，在topos里画图也行
赞一下(1人) 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : top.zip
    • 2016-03-14 22:04:59, 7.92 K

» 本帖已获得的红花（最新10朵）

1245708951
38楼2016-03-14 22:05:36
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

匿名

用户注销 (知名作家)

精修问题可私信
★ ★ ★ ★ ★
感谢参与，应助指数 +1
1245708951: 金币+5, ★有帮助 2016-03-09 17:10:59
本帖仅楼主可见
赞一下
2楼2016-03-09 15:12:17
 已阅   申请CMEI   回复此楼   编辑   查看我的主页

1245708951

金虫 (初入文坛)
引用回帖:
2楼: Originally posted by lich666 at 2016-03-09 15:12:17
Topos软件可以分析拓扑符号。

好像是可以把diamond拓扑图生成cif文件然后直接导入topos吗？导入之后该怎么操作，刚才摸索了一下topos软件，没弄明白，谢谢！
赞一下 回复此楼
3楼2016-03-09 15:21:45
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

0809293

木虫 (著名写手)
内容已删除
回复此楼
加油，baby！！！
4楼2016-03-09 15:41:08
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangningsir

木虫 (著名写手)

上书房行走

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
1245708951: 金币+5 2016-03-09 17:12:09
下载topos 4.0, 用XP简化res，导入tiopos 计算就行了
赞一下 回复此楼
5楼2016-03-09 17:07:17
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1245708951

金虫 (初入文坛)
引用回帖:
5楼: Originally posted by wangningsir at 2016-03-09 17:07:17
下载topos 4.0, 用XP简化res，导入tiopos 计算就行了

XP简化res是什么意思？不太懂，能不能说一下怎么操作，谢谢了
赞一下 回复此楼
6楼2016-03-09 17:10:30
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1245708951

金虫 (初入文坛)
内容已删除
回复此楼
7楼2016-03-09 17:17:03
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1245708951

金虫 (初入文坛)
引用回帖:
8楼: Originally posted by wangningsir at 2016-03-09 17:19:18
给你贴个具体例子：
Simplify res: (in xp)
Envi er1 8         (see sym no of er1a)
Sgen 2666        (get er1a)
Cent/x er1 er1a      (insert dummy atom x1a)
Name x1a er2          (rename dummy atom ...

用XP简化res那一部分内容是要自己根据晶体结构输入的吗？我没有用过XP，不知道怎么用呢？
赞一下 回复此楼
9楼2016-03-09 17:32:06
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1245708951

金虫 (初入文坛)
引用回帖:
8楼: Originally posted by wangningsir at 2016-03-09 17:19:18
给你贴个具体例子：
Simplify res: (in xp)
Envi er1 8         (see sym no of er1a)
Sgen 2666        (get er1a)
Cent/x er1 er1a      (insert dummy atom x1a)
Name x1a er2          (rename dummy atom ...

我这有diamond拓扑结构的cif文件，topos软件也不太会用，能不能用这个cif文件在topos里直接进行操作的方法，谢谢
赞一下 回复此楼
10楼2016-03-09 17:35:39
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
