[求助] 电流-时间曲线法 已有2人参与

怎样修改纵坐标单位呢？使左图的纵坐标单位与右图相同。

电流-时间曲线法


发自小木虫IOS客户端
回复此楼

» 收录本帖的淘帖专辑推荐

i-t曲线

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-03-07 20:35:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

123just

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
你左边的数据测试过程过载了，得不到右边的数据的，如果按照右边的电流都有1A多了，左边测试的灵敏度设置要和电流数量级差不多才行，你看看两个参数不一样的。话说辰华的工作站能测到1A这么大的电流么，没超量程？
赞一下(1人) 回复此楼
多多和大家探讨电化学的问题
6楼2016-03-08 09:40:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

dingyamei123

铜虫 (小有名气)
你可以把两个图叠加在一起比较，单独好像不可以改坐标，是自动生成的

发自小木虫IOS客户端
赞一下 回复此楼
2楼2016-03-07 23:01:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lingfaling

金虫 (著名写手)
数据导出来在orengin看啊

发自小木虫Android客户端
赞一下 回复此楼
3楼2016-03-08 07:56:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

篮子眩光

铁虫 (正式写手)
引用回帖:
2楼: Originally posted by dingyamei123 at 2016-03-07 23:01:47
你可以把两个图叠加在一起比较，单独好像不可以改坐标，是自动生成的

你知道怎样才能使图绘制出右图的形式呢？

发自小木虫IOS客户端
赞一下 回复此楼
4楼2016-03-08 08:33:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

篮子眩光

铁虫 (正式写手)
引用回帖:
3楼: Originally posted by lingfaling at 2016-03-08 07:56:10
数据导出来在orengin看啊

谢谢，我是不知道怎样使电化学工作站绘制出的图就是右图的样子。

发自小木虫IOS客户端
赞一下 回复此楼
5楼2016-03-08 08:35:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

篮子眩光

铁虫 (正式写手)
引用回帖:
6楼: Originally posted by 123just at 2016-03-08 09:40:24
你左边的数据测试过程过载了，得不到右边的数据的，如果按照右边的电流都有1A多了，左边测试的灵敏度设置要和电流数量级差不多才行，你看看两个参数不一样的。话说辰华的工作站能测到1A这么大的电流么，没超量程？

左侧数据过载了？电流范围正负250毫安。电位正负10伏。初始电位0.05，怎么过载了呢？

发自小木虫IOS客户端
赞一下 回复此楼
7楼2016-03-08 10:32:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

olea

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
篮子眩光: 金币+10, ★★★很有帮助, 3 2016-03-08 12:02:46
引用回帖:
7楼: Originally posted by 篮子眩光 at 2016-03-08 10:32:08
左侧数据过载了？电流范围正负250毫安。电位正负10伏。初始电位0.05，怎么过载了呢？
...

sensitivity反应相应的电流范围，左图你设的是1e-6，表明最大只能显示-1e-5A到1e-5A的电流，也就是10倍的sensitivity。因此你看左图很快超过这个范围，达到一个1e-5A的平台，然后在最上面显示出一条水平的直线，这个没法作出右边的图，只能重测。右图的sensitivity你设的是0.1A， CHI一般这个灵敏度就到最大了，因此即使是1A以上也能显示，但不知道准不准确。
赞一下 回复此楼
8楼2016-03-08 11:13:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

篮子眩光

铁虫 (正式写手)
引用回帖:
8楼: Originally posted by olea at 2016-03-08 11:13:20
sensitivity反应相应的电流范围，左图你设的是1e-6，表明最大只能显示-1e-5A到1e-5A的电流，也就是10倍的sensitivity。因此你看左图很快超过这个范围，达到一个1e-5A的平台，然后在最上面显示出一条水平的直线，这 ...

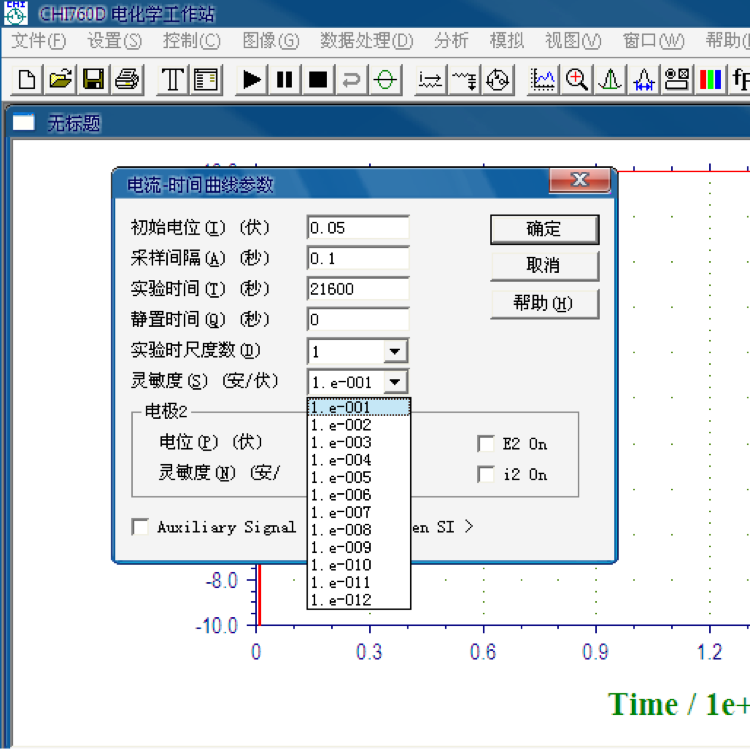

你说的是下拉菜单这个灵敏度设置有问题吗？应该怎样设置才好啊。
电流-时间曲线法-1



发自小木虫IOS客户端
赞一下 回复此楼
9楼2016-03-08 12:02:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

olea

专家顾问 (著名写手)
引用回帖:
9楼: Originally posted by 篮子眩光 at 2016-03-08 12:02:26
你说的是下拉菜单这个灵敏度设置有问题吗？应该怎样设置才好啊。

...

是的，就是这个，一般根据最大的电流来选择，比方说最大5 mA，那么就是1e-3，你右图中约1.6A那么应该是1e0，但仪器没有这个量程因此选最大的1e-1。这里最大电流如果有正有负，选绝对值大的。选择合适的sensitivity可以一定程度减少噪声的干扰。
赞一下 回复此楼
10楼2016-03-08 14:54:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
