[求助] 解读电流-时间曲线的图

电化学板块是个好有爱的家庭~~~上回的求助帖得到了风起青萍等童鞋的热情帮助,谢谢大家!

我是用硝酸锌做氧化锌沉积,在大家的帮助下,膜的均匀性好了很多,我把锈掉的工作电极的夹子换掉,原料是0.05M/L的六水合硝酸锌,用阶跃电位(进行了如图的设置),设置为-1.0V,水浴温度60度,感觉电流时间曲线变得好看了一点~

但是,关于这个图,我还是不会解读~~~
请教各位~~~
图1和图2我今天做的比较好的图,电流在开始的500s之内会有如图2的波动,然后就趋于稳定,稳定在110uA,最后的几百秒,有时仍然是稳定的直线,有时却会出现规则的方波,但是无论怎样波动,最高值都稳定在110uA。

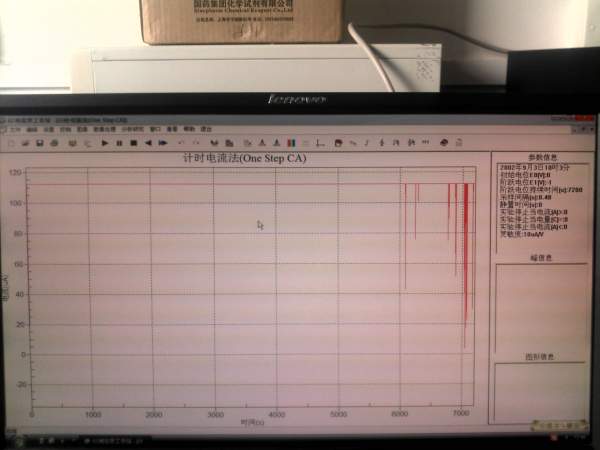

图1,这是整体的图示:
解读电流-时间曲线的图

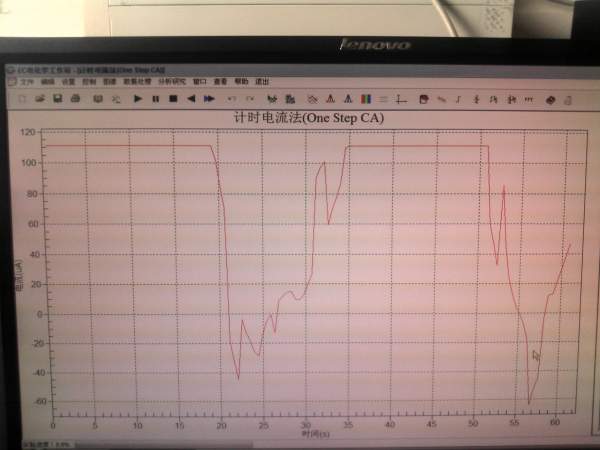

图2,这幅是电流开始时的图像:
解读电流-时间曲线的图-1

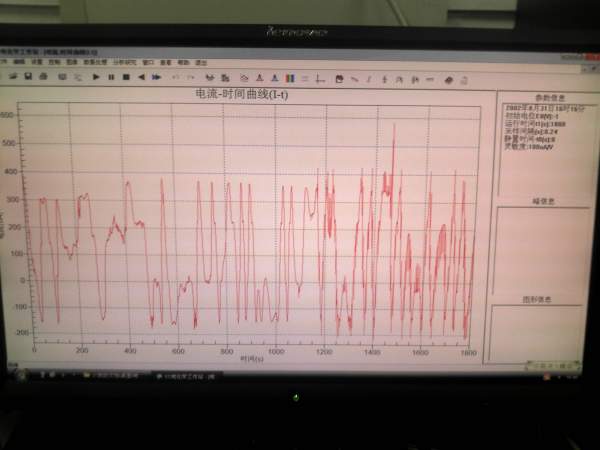

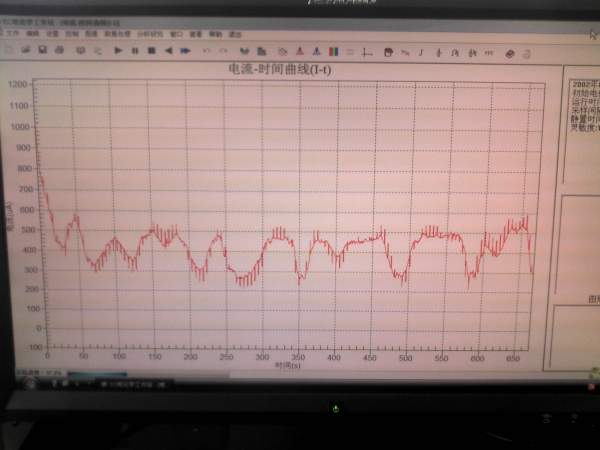

图3和图4是锈夹子工作电极给出的图像,比较难看
解读电流-时间曲线的图-2


解读电流-时间曲线的图-3


我的问题是,电流开始的上升和后来的110uA的稳定分别说明了什么过程???
最后有时出现的方波又说明了什么???
怎样的图线更好一些???
不管在什么温度下沉积,为什么那个稳定的数值都110uA???
回到第一个问题,恒电位法电沉积长氧化锌的电流时间图线应该分为哪几个阶段???

[ Last edited by 鹇小墨 on 2013-7-30 at 21:57 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

比矢量还矢的量。。。叫张量。
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
鹇小墨: 金币+10, ★★★★★最佳答案 2013-08-03 14:36:14
我去。。你这图咋那么复杂,我的一般300s内只有一个峰的,而且波动很小,说实话这个东西真是很难解释清楚的,通过曲线解释过程,首先第一步要解决的是你做几次相同条件的曲线趋势是不是一样的,否则分析曲线没有意义的,感觉你这曲线还是不太对劲
2楼2013-07-30 22:54:08
