| 查看: 2608 | 回复: 9 | ||
[求助]
环氧树脂非等温DSC测试，固化动力学研究 急急急！！！！！ 已有2人参与
|
|

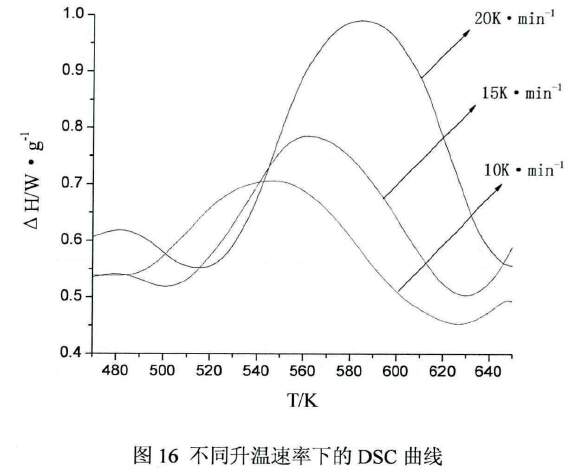

如题，本人第一次做动力学的研究，对于如何根据动力学方程计算一些动力学的参数，不是很清楚，希望论坛里面的大神可以指导一下！！！万分感谢 我在文献上看到： 根据以下方程式，DSC数据和固化度与温度的关系，取一系列固化度α，得到一系列dα/dt与1/T的线性拟合方程。我现在搞不明白dα/dt与1/T的线性拟合方程是怎样得到的？1/T好算，但是dα/dt怎么求得呢？？ 希望有做过的大高手们，给我指点一下，感恩感恩！！！  自催化反应模型有关方程式  DSC曲线  固化度与温度的关系 |
回复此楼» 猜你喜欢
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有3人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有3人回复
-
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有4人回复
-
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急
已经有5人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有4人回复
-
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有6人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有5人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有8人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有6人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 环氧树脂的固化程度的DSC分析
已经有3人回复
- 关于DSC基线不平问题
已经有20人回复
- 脂肪胺固化环氧树脂等温固化动力学
已经有6人回复
- DSC确定环氧树脂固化条件
已经有3人回复
- 关于DSC等温/非等温测试的依据
已经有0人回复
- 环氧树脂固化剂复配问题
已经有3人回复
- DSC测环氧树脂固化动力学如何确定最大反应程度？
已经有3人回复
- 环氧树脂DSC固化温度确定
已经有27人回复
- 如何确定环氧树脂固化的时间和温度
已经有6人回复
- 关于DSC环氧树脂固化动力学的研究~~
已经有11人回复
- 关于DSC研究环氧树脂固化动力学的具体参数和步骤~~~~
已经有10人回复
- 有关固化动力学方面固化度的求解
已经有1人回复
lazytim2010
新虫 (小有名气)
- 应助: 11 (小学生)
- 金币: 490.8
- 红花: 4
- 帖子: 139
- 在线: 64小时
- 虫号: 1662437
- 注册: 2012-03-03
- 专业: 高分子物理与高分子物理化
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
kuaijuntao: 金币+20, ★★★很有帮助 2016-03-11 09:07:55
kuaijuntao: 金币+15, ★★★很有帮助 2016-07-08 16:03:38
感谢参与，应助指数 +1
kuaijuntao: 金币+20, ★★★很有帮助 2016-03-11 09:07:55
kuaijuntao: 金币+15, ★★★很有帮助 2016-07-08 16:03:38
|
1.图16纵坐标不对 应该是dH/dT 叫heat flow 不是反应热deltaH。dH/dT正比于你问的da/dt （纯手打 打不出alpha） 比例常数是 升温速率/总反应热 2.DSC图基线没做平，尽量做平吧。 3.这个不是线性拟合得了的 Ea数据用Kissinger方程去做。至于自催化模型的反应级数有很多模型 例如Sestak-Berggren模型 也可以看一下Ozawa、Vyazovkin、Kamal、Malek之类的文章 方法很多的 发自小木虫IOS客户端 |
» 本帖已获得的红花（最新10朵）
kuaijuntao2楼2016-03-09 23:52:33
Pureland
木虫之王 (知名作家)
- PEPI: 67
- 应助: 1516 (讲师)
- 贵宾: 0.015
- 金币: 135583
- 散金: 3502
- 红花: 724
- 帖子: 6479
- 在线: 2896.4小时
- 虫号: 693216
- 注册: 2009-01-16
- 专业: 应用高分子化学与物理
3楼2016-03-10 08:39:24
4楼2016-03-11 09:06:09
5楼2016-03-11 09:07:27
Pureland
木虫之王 (知名作家)
- PEPI: 67
- 应助: 1516 (讲师)
- 贵宾: 0.015
- 金币: 135583
- 散金: 3502
- 红花: 724
- 帖子: 6479
- 在线: 2896.4小时
- 虫号: 693216
- 注册: 2009-01-16
- 专业: 应用高分子化学与物理
6楼2016-03-11 09:54:29
7楼2016-07-06 17:13:14
lazytim2010
新虫 (小有名气)
- 应助: 11 (小学生)
- 金币: 490.8
- 红花: 4
- 帖子: 139
- 在线: 64小时
- 虫号: 1662437
- 注册: 2012-03-03
- 专业: 高分子物理与高分子物理化
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
kuaijuntao: 金币+10, ★★★很有帮助 2016-07-19 12:42:26
xiaoLifeiD: 应助指数+1, 鼓励高水平应助 2016-07-20 22:30:40
kuaijuntao: 金币+10, ★★★很有帮助 2016-07-19 12:42:26
xiaoLifeiD: 应助指数+1, 鼓励高水平应助 2016-07-20 22:30:40
|
两个都可以作纵坐标，只差一个与升温速率有关的常数因子。 一般等温固化就只能用dH/dt，而非等温常用dH/dT。 区别就是作图的话用dH/dt，峰面积是不依赖升温速率；而用dH/dT的话，峰面积会正比于升温速率，就是升温越快峰面积越大，但是总反应热并不变。 反应速率指的是da/dt，正比于dH/dt，所以最后做动力学的话都是要换算成dH/dt。 |
8楼2016-07-18 17:50:04
9楼2016-07-19 12:44:03
10楼2019-04-08 16:44:04
