tbh4670铁虫 (初入文坛)
|
[求助]
求助：已知传递函数，想通过根轨迹法求系统的脉冲响应曲线，怎么求？？？ 已有2人参与
|
||
|

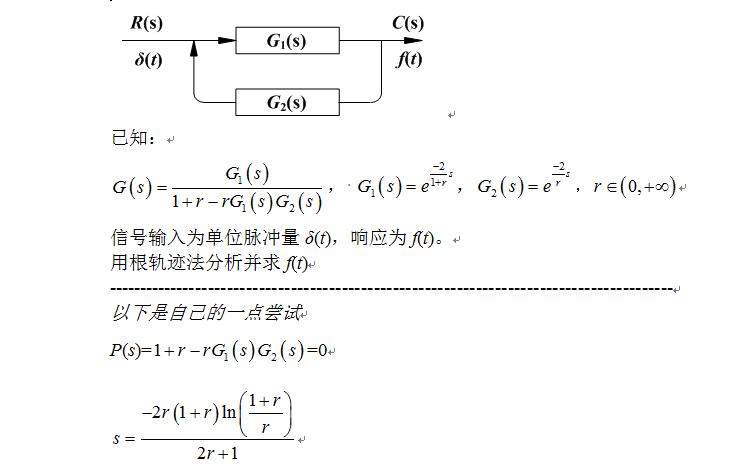

各位信息领域的大神，小弟外行求助：已知总传递函数如下，总传递函数比较复杂，不能直接通过拉氏逆变换来求系统的脉冲响应曲线，于是想通过根轨迹法求系统的脉冲响应曲线，怎么求？详细如下： 自己尝试求了一下特征方程的根，并画了该根的根轨迹图，发现只有一个实根，不知道是否正确？？？如果正确，接下来应该怎么做，才能得到想要的脉冲响应曲线呢，也就是f(t), 求各位赐教。  传递函数.jpg  根轨迹.jpg |
回复此楼» 猜你喜欢
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有4人回复
-
师弟论文见刊大半年才想起来申请专利，还能抢救一下吗？
已经有5人回复
-
某top大学教授说“能够在市场中兑现的能力才是真能力”无比同意！
已经有3人回复
-
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有3人回复
-
售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急
已经有3人回复
-
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有3人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有3人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有4人回复
tbh4670
铁虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 2235.9
- 帖子: 45
- 在线: 20.7小时
- 虫号: 3006248
- 注册: 2014-03-01
- 性别: GG
- 专业: 化学反应工程
|
你好，不好意思没有说清楚。我的主要目标是通过系统的传递函数G(s)（已知）得到系统的脉冲响应曲线f(t)。 G(s)是整个系统的总传递函数表达式，G1(s)是第一段系统的传递函数表达式，G2(s)是第二段系统的传递函数表达式； r是系统中的一个参数，为常数，范围是0到正无穷，计算系统的某种运行情况时，可设定为1、2、3....等等（可认定为已知量） P(s)是自己尝试根轨迹法所列的传递函数的特征方程，并求得特征方程的根，即s=......；并通过以参数r为变量，考虑s随r的变化，所得的根轨迹，即最后一个图（这是本人想通过根轨迹法求系统的脉冲响应曲线所做的一些尝试，不知道做的对不对）。 如果所做尝试有误，请指正一下，或者根轨迹法不可行，应该怎么办呢？谢谢！ |
4楼2016-03-07 14:03:21
2楼2016-03-04 14:29:51
胡不归
木虫 (正式写手)
- 应助: 44 (小学生)
- 金币: 3839.3
- 红花: 2
- 帖子: 623
- 在线: 173.2小时
- 虫号: 781388
- 注册: 2009-05-28
- 性别: GG
- 专业: 信号理论与信号处理
3楼2016-03-06 11:04:53
feixiaolin
荣誉版主 (文坛精英)
-
专家经验: +518 - 信息EPI: 3
- 应助: 942 (博后)
- 贵宾: 1.275
- 金币: 3906
- 散金: 58785
- 红花: 532
- 沙发: 11
- 帖子: 24220
- 在线: 2601.8小时
- 虫号: 2139575
- 注册: 2012-11-21
- 专业: 光学信息获取与处理
- 管辖: 数学
tbh46705楼2016-03-07 14:31:28
