[求助] 超级电容器放电平台 已有2人参与

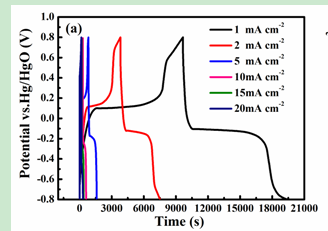

本人最近探究了一种金属氧化物(孔径大约为200nm)作为超电电极材料的可行性,将其组装成纽扣对称电容器时,在充电曲线中却出现了充放电平台,看文献说,组装成电容器时没有平台,如果有平台表明是电池储能机理,电解液是1MKOH. 难道是有K离子的嵌入与脱出吗?只听说过Na离子与锂离子的嵌入与脱出。请各位帮忙分析下,如果有看到K离子嵌入与脱出的电池相关文献,也请给我下,重谢。希望可以和大家交流下。谢谢了。

超级电容器放电平台
回复此楼
不能输在一个懒字上,不怕困难,积极面对!
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

zxn110

新虫 (正式写手)

组装完之后,电位不都是正的吗?

发自小木虫Android客户端

» 本帖已获得的红花(最新10朵)

2楼2016-02-24 15:47:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaokristy

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
peismile: 金币+10, 有帮助, 谢谢了 2016-03-01 14:49:05
引用回帖:
9楼: Originally posted by peismile at 2016-02-26 10:41:09
非常谢谢您的提醒,Hg/Hgo是没有的,是我在作图的时候的失误。如果我把电压设置为0.8到负0.8,倍率性能还可以。我组装了几个都是这样。我再去试试。另外想请教下电压可以设置为负吗?请赐教
...

不可以,组装成器件了,就不是电势了,对电势而言是有相对电极电势的,而组装成器件了之后,纵坐标的单位voltage,这个是指的电压区间,区间能有负的吗?

» 本帖已获得的红花(最新10朵)

10楼2016-02-26 11:08:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

浅笑低吟

新虫 (小有名气)

3楼2016-02-24 16:24:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jxp1127

新虫 (正式写手)

同问,组装成器件测试时电压可以设置负值吗?

发自小木虫Android客户端

» 本帖已获得的红花(最新10朵)

4楼2016-02-24 16:35:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peismile

金虫 (小有名气)

送红花一朵
引用回帖:
2楼: Originally posted by zxn110 at 2016-02-24 15:47:41
组装完之后,电位不都是正的吗?

本来我也是设置的正的,但充电很长大约9000s,放电却很短,仅仅只有200s左右,所以我才测试了负的。为什么电位是负的就没意义呢,刚刚进入,请详细解答下,可以吗?谢谢
不能输在一个懒字上,不怕困难,积极面对!
5楼2016-02-24 17:05:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peismile

金虫 (小有名气)

引用回帖:
3楼: Originally posted by 浅笑低吟 at 2016-02-24 16:24:20
这个图是三电极的吧

两电极体系,组装成了对称纽扣电池。
不能输在一个懒字上,不怕困难,积极面对!
6楼2016-02-24 17:06:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peismile

金虫 (小有名气)

送红花一朵
引用回帖:
4楼: Originally posted by jxp1127 at 2016-02-24 16:35:08
同问,组装成器件测试时电压可以设置负值吗?

这个我也不是很确定,但是我的如果设置成正的,充电时间很长9000s,放电时间却超级短300s就结束了。
不能输在一个懒字上,不怕困难,积极面对!
7楼2016-02-24 17:08:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaokristy

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
peismile: 金币+10, 有帮助, 谢谢 2016-03-01 14:49:29
都组装成器件了,哪里来的Hg/HgO????  纵坐标应该是电压,而不是电势了。。。你充电时间长,放点时间短,说明你正负极电量没匹配好。。另外,200nm的孔对性能没什么鸟用,也不能很有效的增加比表面。。。对提升倍率和浸润还是很好的。但是你这个倍率也太差了。。。。可能是组装的器件问题吧。

» 本帖已获得的红花(最新10朵)

8楼2016-02-26 09:04:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peismile

金虫 (小有名气)

送红花一朵
引用回帖:
8楼: Originally posted by xiaokristy at 2016-02-26 09:04:24
都组装成器件了,哪里来的Hg/HgO????  纵坐标应该是电压,而不是电势了。。。你充电时间长,放点时间短,说明你正负极电量没匹配好。。另外,200nm的孔对性能没什么鸟用,也不能很有效的增加比表面。。。对提升 ...

非常谢谢您的提醒,Hg/Hgo是没有的,是我在作图的时候的失误。如果我把电压设置为0.8到负0.8,倍率性能还可以。我组装了几个都是这样。我再去试试。另外想请教下电压可以设置为负吗?请赐教

发自小木虫Android客户端
不能输在一个懒字上,不怕困难,积极面对!
9楼2016-02-26 10:41:09
