Image J软件对纳米粒进行粒径统计并绘制三维图谱 已有1人参与
|
| 文献中看到有人用Image J软件对SEM的图片的纳米粒径进行统计分析，并绘制了三维图谱，本人看了很多Image J的教程，但还是不明白如何做出来的，希望知道的人指点一下。 |
回复此楼
2楼2016-02-24 10:05:20
papaverme
铁杆木虫 (正式写手)
- MN-EPI: 4
- 应助: 139 (高中生)
- 金币: 11021.4
- 红花: 15
- 帖子: 654
- 在线: 535.5小时
- 虫号: 408325
- 注册: 2007-06-21
- 专业: 表面、形态与形貌分析
3楼2016-02-24 10:19:15
|
http://xueshu.baidu.com/s?wd=paperuri%3A%2869dd61ab33533704cbaaf015d94b4c69%29&filter=sc_long_sign&sc_ks_para=q%3DTPGS2k%2FPLGA%20Nanoparticles%20for%20Overcoming%20Multidrug%20Resistance%20by%20Interfering%20Mitochondria%20of%20Human%20Alveolar%20Adenocarcinoma%20Cells.&tn=SE_baiduxueshu_c1gjeupa&ie=utf-8 |
4楼2016-02-24 12:28:31
papaverme
铁杆木虫 (正式写手)
- MN-EPI: 4
- 应助: 139 (高中生)
- 金币: 11021.4
- 红花: 15
- 帖子: 654
- 在线: 535.5小时
- 虫号: 408325
- 注册: 2007-06-21
- 专业: 表面、形态与形貌分析
【答案】应助回帖
|

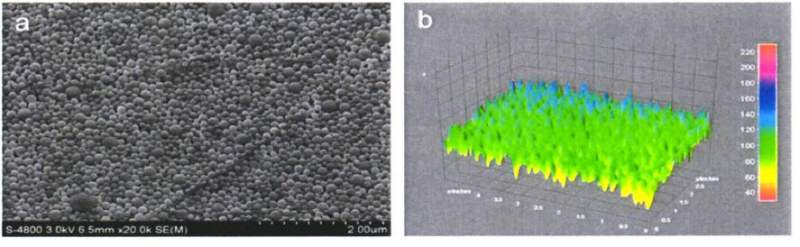

原图也不太清楚。x和y坐标的单位看上去疑似inches，可能标尺校正有误。而z坐标没有单位，从数值上分析，疑似图像的8位灰度值。如果是这样，那么这个图像就是“3D Surface Plot”，在ImageJ的“Measure”菜单下能找到，你试试吧。 我复制粘贴原图进ImageJ，可以画出来几乎一样的图，除了xy的标尺。 如果确实是这样，这个图片就不对了。除了标尺校正的问题外，用SEM图像画“3D Surface Plot”从原理上就说不通。即使不考虑成分衬度、异常衬度等因素，SEM的图像中亮度值表示的是样品表面的倾斜程度而非高度，是不能简单地用“3D Surface Plot”画图的，即使是作为微分函数去求解，也存在解不唯一的问题。 |
5楼2016-02-24 14:42:23
papaverme
铁杆木虫 (正式写手)
- MN-EPI: 4
- 应助: 139 (高中生)
- 金币: 11021.4
- 红花: 15
- 帖子: 654
- 在线: 535.5小时
- 虫号: 408325
- 注册: 2007-06-21
- 专业: 表面、形态与形貌分析
6楼2016-02-24 15:00:05
7楼2016-02-24 21:09:43
8楼2016-02-24 21:13:44
papaverme
铁杆木虫 (正式写手)
- MN-EPI: 4
- 应助: 139 (高中生)
- 金币: 11021.4
- 红花: 15
- 帖子: 654
- 在线: 535.5小时
- 虫号: 408325
- 注册: 2007-06-21
- 专业: 表面、形态与形貌分析
【答案】应助回帖
★ ★ ★ ★ ★
温温水: 金币+5, ★★★很有帮助 2016-02-24 22:39:43
温温水: 金币+5, ★★★很有帮助 2016-02-24 22:39:43
|
1）imageJ里的功能跟你使用的版本有关，如果你的版本里找不到，可以单独下载安装这个插件。 这个功能下载地址为 http://imagej.net/plugins/downlo ... 3D_Surface_Plot.jar 介绍和说明参见 http://imagej.net/plugins/surface-plot-3d.html 2）从正文中看，这篇文章并没有用SEM来定量分析粒径分布，而真正用来做定量粒径分析的是动态光散射。作者从SEM得出的结论：一是颗粒为光滑球状，二是估计平均粒径在80-90nm左右，没有提及粒径分布的问题。图2的图注中说（b）是粒径分布，我认为是胡扯。实际上这个图（b）除了看起来花里胡哨以外，既没有起到任何作用，也不符合方法原理。 3）从SEM图像也可以做粒径分析，测量粒径，作出粒径分布。但不是这么干的。 4）也许总体说是不错的文章，但粗略看来这篇文章至少在SEM相关的部分错误不少，有些错误很低级，例如仪器型号，实验部分说用的是JEOL的JSM-5900，但图片上分明标注了是Hitachi的S-4800。拿这样的文章做榜样还是小心点吧。 |
