[交流] 钢中残余奥氏体的或者马氏体的体积分率的计算 XRD Jade 已有5人参与

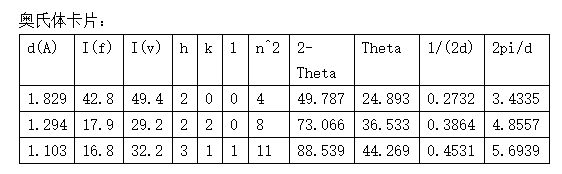

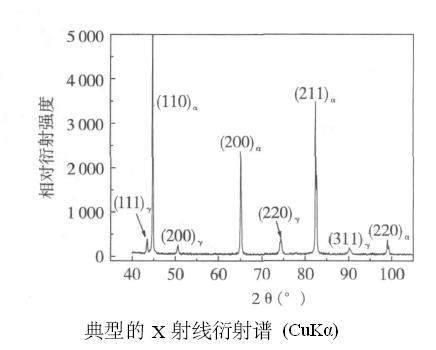

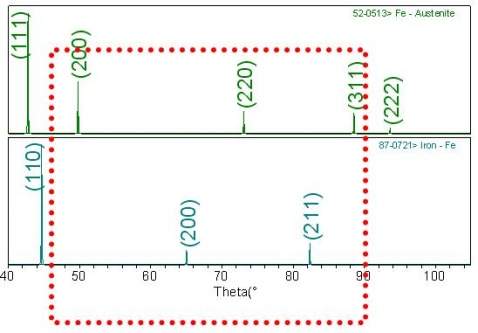

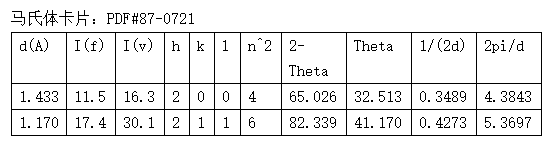

X-射线残奥定量分析 X-ray Residual Austenite Quantitative Analysis 1.       方法原理 根据X射线衍射原理，某物相的X-射线衍射累积强度随该相在试样中的相对含量的增加而提高。用选定的体心立方铁素体相（马氏体）及面心立方奥氏体相衍射线的累积强度，代入下列公式[]，计算出残余奥氏体相的体积分数： 见图片1  其中，VA是奥氏体的体积分数，IA是奥氏体（面心立方）某个面的衍射强度，IM是马氏体（铁素体，体心立方）的衍射强度。RA和RM由计算得到，G就是通常所说的K值。它是RA除以RM的结果。 若钢中还含有碳化物C，则由于VA+VM+VC=1，可得： 见图片2  如果C的体积分数通过定量金相等方法已确定，则： 见图片3  式中 VA—钢中奥氏体相的体积分数 Vc—钢中碳化物相总量的体积分数 IM—钢中马氏体晶面衍射线的累积强度 IA—钢中奥氏体晶面衍射线的累积强度 G—奥氏体(hkl)j 晶面与马氏体(hkl)i晶面所对应的强度因子之比。 2.       实验仪器 采用聚焦法，后置石墨单色器。高度狭缝10cm、发散狭缝1°、接收狭缝为0.6mm、防散射狭缝1°。2θ角的扫描速度应不大于1°/min。 3.       试样制备 用金相湿法磨掉可能脱碳的表面层，再进行金相抛光和蚀显处理。可保证X-射线测量时，得到平整的和有再现性的表面，并可事先将试样用显微镜进行一次初步的考察。在磨光和抛光时，应防止试样过度发热或塑性变形，因为两者都可引起马氏体和奥氏体发生部分分解。 4.       物相分析 典型的两相合成图谱： 见图片4   图片5  奥氏体卡片 图片6   马氏体卡片 图片7   5.       G值 考虑到样品的择优取向等因素。不能只计算一组衍射峰强度的结果。而是要计算6组衍射面强度的结果，不同衍射面组合的G值因为X射线靶材和样品品种不同而不同，有如下几种组合： 图片8   6.       寻峰 程序使用Jade寻峰数据(.pid)文件，同时使用峰高和面积作为强度。寻峰报告文件的数据部分为： 图片9   每行一个峰的数据，从上到下顺序为：A(200)，M(200)，A(220)，M(211)，M(311)。不能包含其它数据。也不包含碳化物峰的数据。如果样品中确实存在碳化物。则通过键盘输入碳化物峰的峰高和面积。 7.       计算 两相分别取2个衍射面和3个衍射面的数据，共有6种组合，每种组合又有峰高和峰面积，因此，共有12个计算结果，最后取这12个结果的平均值。 计算结果为体积分数。 3.jpg 4.jpg 5.jpg 6.png 7.png
