定形尺寸与定位尺寸的区别？ 已有4人参与
|
|||

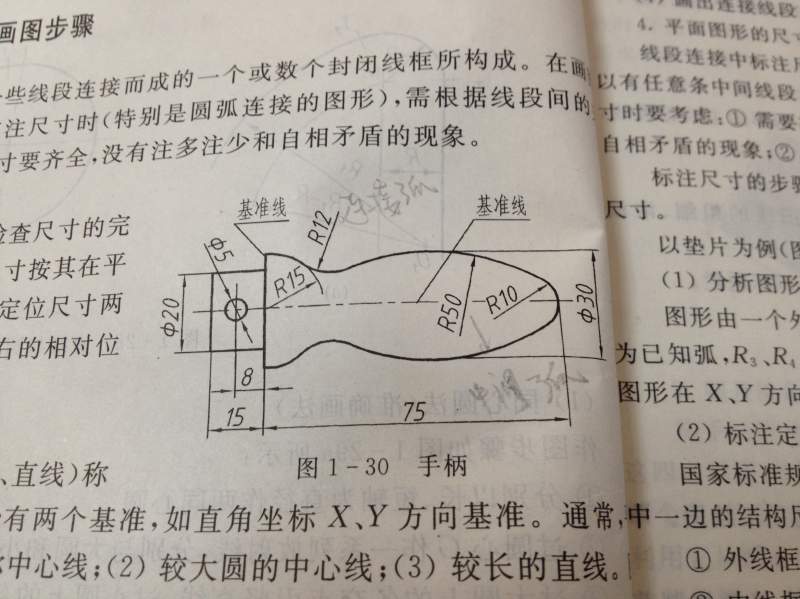

想请教各位大神，这个图中尺寸 15、 Φ20、Φ30是定形尺寸还是定位尺寸，其它的尺寸都好区别，就这几个不好判别。文中提到了Φ20为定形尺寸，但我不知道他是怎么判别的，另外书上定义确定平面图形上各线段形状大小的尺寸叫定形尺寸，我觉得所有的线段都应有定位尺寸和定形尺寸（即要定形又要定位嘛），那Φ20为什么没有定位尺寸了？还有15如果是定形尺寸的话，那15的定位尺寸了，为什么没有？ 498123E5-4100-4B30-ADFF-8E9CA310E7D7.JPG  ABF8E583-E456-48E7-8FE4-393E8DD25F91.JPG |
回复此楼» 猜你喜欢
材料工程专硕 344分求调剂
已经有3人回复
-
接收材料化工机械研究生调剂
已经有1人回复
-
工程热物理与能源利用论文润色/翻译怎么收费?
已经有84人回复
-
三峡大学材料与化工学院环境功能材料课题组招生硕士调剂生
已经有0人回复
-
燕山大学先进结构材料团队招收金属材料相关方向
已经有0人回复
-
08类有较多调剂名额，欢迎各位考生联系咨询。
已经有0人回复
-
太原科技大学材料科学与工程学院“03高性能轻质合金及新能源材料”学硕与专硕有缺额
已经有0人回复
-
太原科技大学材料科学与工程学院“03高性能轻质合金及新能源材料”学硕与专硕有缺额
已经有0人回复
-
太原科技大学材料科学与工程学院“03高性能轻质合金及新能源材料”学硕与专硕有缺额
已经有0人回复
-
太原科技大学材料科学与工程学院“03高性能轻质合金及新能源材料”学硕与专硕有缺额
已经有0人回复
-
太原科技大学材料科学与工程学院“03高性能轻质合金及新能源材料”学硕与专硕有缺额
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 土木制图中尺寸标注问题
已经有6人回复
- 请教尺寸标注问题
已经有11人回复
- 【原创】CAD2004完全笔记-1
已经有4人回复
4楼2016-01-27 09:47:20
11楼2016-01-27 22:21:42
redjade12
金虫 (正式写手)
- 应助: 15 (小学生)
- 金币: 3657.4
- 红花: 3
- 帖子: 449
- 在线: 335.7小时
- 虫号: 910632
- 注册: 2009-11-23
- 性别: GG
- 专业: 机构学与机器人
3楼2016-01-26 23:52:37
5楼2016-01-27 09:57:26
redjade12
金虫 (正式写手)
- 应助: 15 (小学生)
- 金币: 3657.4
- 红花: 3
- 帖子: 449
- 在线: 335.7小时
- 虫号: 910632
- 注册: 2009-11-23
- 性别: GG
- 专业: 机构学与机器人
|
线段都有形状位置尺寸没错，但直线段还需要标注形状尺寸吗，它就是直的，一个角度加一个端点坐标或者两个端点坐标就可以了。确定一个圆弧要标五个尺寸，两个端点坐标加半径或者一个圆心坐标、半径加两个切点。一个矩形长款是形状尺寸，但如果你把矩形看成四根线段，这又是位置尺寸了。我理解形状尺寸前提是你要选择一个对象，把它看成一个整体，这样谈形状才有意义，位置尺寸就是对象在空间中的位置，包括绝对位置相对位置 发自小木虫IOS客户端 |
8楼2016-01-27 13:32:00
sdfg_0012
专家顾问 (著名写手)
-
专家经验: +82 - 应助: 154 (高中生)
- 贵宾: 0.037
- 金币: 1662.5
- 散金: 2587
- 红花: 33
- 帖子: 1571
- 在线: 156.9小时
- 虫号: 4280625
- 注册: 2015-12-10
- 性别: GG
- 专业: 安全科学与工程
- 管辖: 专业外语
|
并非所有线段既有定形又有定位。拿Φ举例，通过它，你知道且只知道它是一个圆，大小多少多少，可你知道这么大小的圆的具体位置在哪里吗？这就需要定位尺寸了。定形就是确定大小形状，定位就是确定这些形状的位置。 发自小木虫Android客户端 |
2楼2016-01-26 23:45:09
peterflyer
木虫之王 (文学泰斗)
peterflyer
- 机械EPI: 4
- 应助: 20282 (院士)
- 金币: 146205
- 红花: 1374
- 帖子: 93091
- 在线: 7694.3小时
- 虫号: 1482829
- 注册: 2011-11-08
- 性别: GG
- 专业: 功能陶瓷
6楼2016-01-27 10:55:06
Dawn_Joy
银虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 580.5
- 散金: 100
- 帖子: 43
- 在线: 238.9小时
- 虫号: 3454840
- 注册: 2014-10-04
- 专业: 机构学与机器人
7楼2016-01-27 12:28:09
Dawn_Joy
银虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 580.5
- 散金: 100
- 帖子: 43
- 在线: 238.9小时
- 虫号: 3454840
- 注册: 2014-10-04
- 专业: 机构学与机器人
|

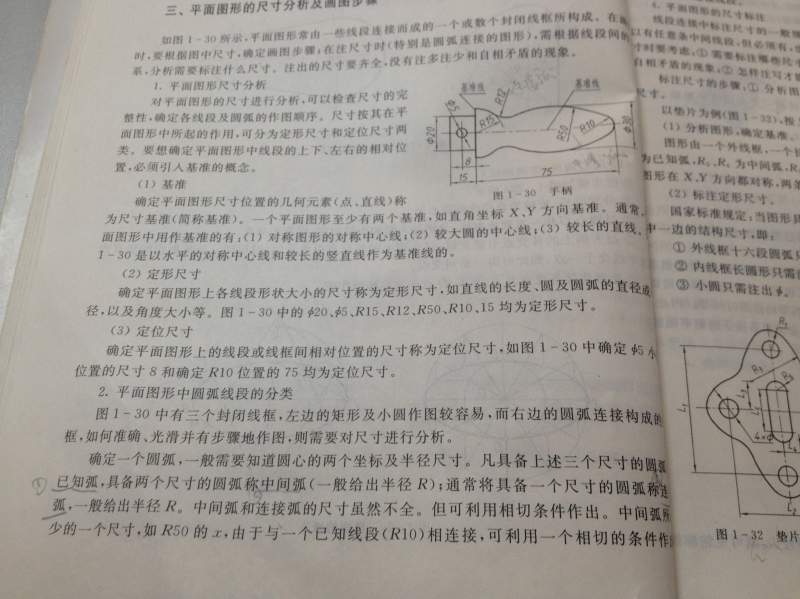

谢谢你的回答，你的观点我是比较赞同的，另外直线的形状尺寸就是直线的长度。图片中提到平面图形是由一些线段连接而成的一个或数个封闭线框构成，所以我觉得它把圆弧（或者圆）也归为线段，对吧？紧接着它在定义形状尺寸的时候说确定平面图形上各线段形状大小的尺寸称为定形尺寸，我想说的是在这里它所定义的形状都是一些线段，而非线框（也就是你所说的选择一个对象作为整体），我想这也是它把15和Φ20归为形状尺寸的原因吧，但是有两个问题：1、它为什么不把Φ30归为形状尺寸了，最令人想不通的是它也没被归为定位尺寸（请看图片定义定位尺寸那一段）。2、15、Φ20不需要定位尺寸吗？它需不需要像cero（proe）软件那样在画图时候标注一个水平符号H或者垂直符号V表示来进行定位，我的意思是把它完全定位（你上面提到的）。 |
9楼2016-01-27 18:56:49
redjade12
金虫 (正式写手)
- 应助: 15 (小学生)
- 金币: 3657.4
- 红花: 3
- 帖子: 449
- 在线: 335.7小时
- 虫号: 910632
- 注册: 2009-11-23
- 性别: GG
- 专业: 机构学与机器人
|
那个30是R50定位尺寸，至于那个矩形已知矩形一个边位置，其他边只要有形状大小就行了。还有画图不是所有东西都要标注的，你一看就是90°那就不用标注了。尺寸标注不引起歧义的情况下尽量简化，还有你别只看书，你可以自己画下更能加深你的理解。一个图你标注完了，你自己按照标注能画出来就不少尺寸，或者你标注的时候要把每个细节都能定位，这样就不会少尺寸 发自小木虫IOS客户端 |
10楼2016-01-27 20:09:44
