[交流] 土木制图中尺寸标注问题

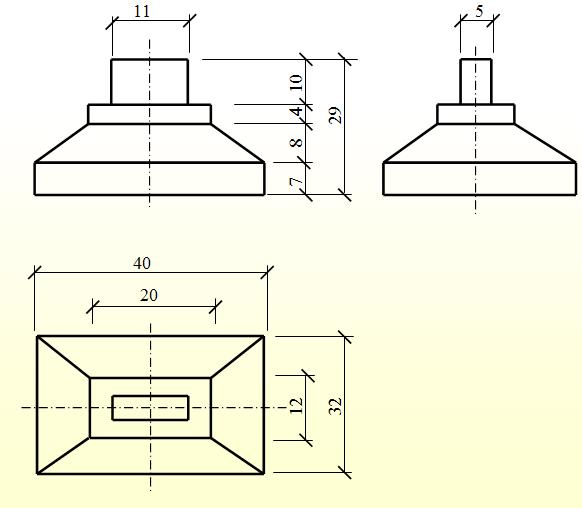

为什么机械制图与建筑制图的尺寸标注差别这么大?如图,机械制图中是要避免封闭的尺寸链的,而建筑制图为什么所有的定形尺寸和定位尺寸都要标注?谢谢各位了



回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

» 抢金币啦!回帖就可以得到:

查看全部散金贴

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

拙一跟

银虫 (著名写手)



feifeixiaer(金币+1):谢谢参与
老兄 你这个图送审过吗
2楼2012-02-22 19:45:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

墨守学习

木虫 (知名作家)



feifeixiaer(金币+1):谢谢参与
不标注怎么建啊
3楼2012-02-22 20:25:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tangyuty87

铁虫 (初入文坛)



feifeixiaer(金币+1):谢谢参与
这就是两个行业人的思维差距
我已经适应了
4楼2012-02-22 20:48:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feifeixiaer

木虫 (正式写手)


引用回帖:
: Originally posted by 拙一跟 at 2012-02-22 19:45:45:
老兄 你这个图送审过吗

这是教学用的ppt
5楼2012-02-22 21:11:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vonkamen

铁杆木虫 (职业作家)



feifeixiaer(金币+1):谢谢参与
道理很简单,在建筑制图中需要把不同的单体(如柱子)在总体坐标系(即轴网)中表示出来,光有总体尺寸(如柱子的外形轮廓尺寸)而无定位尺寸(如柱子中心到轴线距离)无法将建筑物定位。这就是既需要总体尺寸又需要定位尺寸的原因。
6楼2012-02-23 09:19:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nibobohao

银虫 (小有名气)



feifeixiaer(金币+1): 谢谢参与
机械制图中的尺寸不封闭是不是因为要留下加工裕量  机械制图对于零件图(尤其是小零件)因为尺寸小 如果不留下点空缺的 那么就要求精度很高 一般机械加工不能达到  不知道是不是这样
7楼2012-11-02 11:31:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
