[求助] 相关系数用contourf作图 已有3人参与

各位大神，我用contourf函数做出来的图不对，请大家帮忙看看，不胜感激。
数据如下：
A=[1050        980        0.500867447
690        550        0.501188238
1040        1010        0.501262471
1060        990        0.501634537
1090        960        0.501658733
1080        960        0.501841274
1070        980        0.502219899
1070        1050        0.502748937
1110        980        0.503039135
1000        980        0.503611804
]
第一列是X的值，第二列是Y的值，第三列是X与Y的相对系数，我想用第三列来表示填充颜色的值，为什么做出来的效果一点都不好？
还请各位大神解惑一下！谢谢啦！
回复此楼

» 猜你喜欢
绝没说是第一，更没有说是第二！
1楼 2016-01-24 23:36:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

淘宝搜费老师

捐助贵宾 (小有名气)

【答案】应助回帖

楼主的图要做流程应该这样：首先你的数据是离散数据，不能直接用。那么先根据xy的范围画出网格-meshgrid函数，下一步就是把z数据与网格对应起来，你用griddata函数插值网格，最后再用image函数画出色阶图。详见MATLAB右上角帮助，点击help，然后搜索meshgrid等就出来使用说明、例子，最好的学习方法是复制例子，然后改，避免语法错误
赞一下(1人) 回复此楼
12楼2016-03-09 00:13:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 15 个回答

qxtlyf

至尊木虫 (正式写手)
图贴出来，想要的样子也贴上，

发自小木虫Android客户端
赞一下 回复此楼
气象
2楼2016-01-25 07:11:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

roarliyong

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
scatter(A(:,1), A(:,2), (max(max(A))-min(min(A(:,1:2))))/6, A(:,3), 'filled');
colorbar

不知道是不是你要的答案，如果不是，请告知。
赞一下 回复此楼
3楼2016-01-25 22:54:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zsma

木虫 (著名写手)

小木虫之二当家
引用回帖:
2楼: Originally posted by qxtlyf at 2016-01-25 07:11:17
图贴出来，想要的样子也贴上，

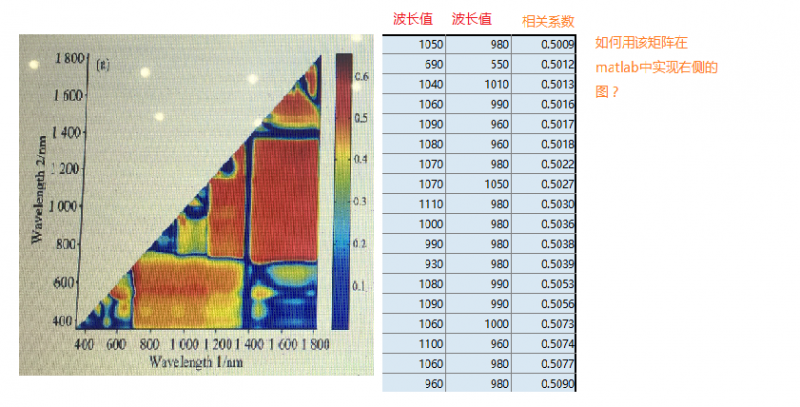

就是这个样子的！谢谢啦！
相关系数用contourf作图
赞一下 回复此楼
绝没说是第一，更没有说是第二！
4楼2016-03-04 11:03:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
