[求助] 相关系数用contourf作图 已有3人参与

各位大神，我用contourf函数做出来的图不对，请大家帮忙看看，不胜感激。
数据如下：
A=[1050        980        0.500867447
690        550        0.501188238
1040        1010        0.501262471
1060        990        0.501634537
1090        960        0.501658733
1080        960        0.501841274
1070        980        0.502219899
1070        1050        0.502748937
1110        980        0.503039135
1000        980        0.503611804
]
第一列是X的值，第二列是Y的值，第三列是X与Y的相对系数，我想用第三列来表示填充颜色的值，为什么做出来的效果一点都不好？
还请各位大神解惑一下！谢谢啦！
回复此楼

» 猜你喜欢
绝没说是第一，更没有说是第二！
1楼 2016-01-24 23:36:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

这里有颗瓜

铁虫 (小有名气)
给这几个数据就想作出那种图？真可爱

发自小木虫Android客户端
赞一下(2人) 回复此楼
6楼2016-03-04 12:09:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

淘宝搜费老师

捐助贵宾 (小有名气)

【答案】应助回帖

楼主的图要做流程应该这样：首先你的数据是离散数据，不能直接用。那么先根据xy的范围画出网格-meshgrid函数，下一步就是把z数据与网格对应起来，你用griddata函数插值网格，最后再用image函数画出色阶图。详见MATLAB右上角帮助，点击help，然后搜索meshgrid等就出来使用说明、例子，最好的学习方法是复制例子，然后改，避免语法错误
赞一下(1人) 回复此楼
12楼2016-03-09 00:13:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

淘宝搜费老师

捐助贵宾 (小有名气)

【答案】应助回帖

商家已经主动声明此回帖可能含有宣传内容
引用回帖:
12楼: Originally posted by 淘宝搜费老师 at 2016-03-09 00:13:14
楼主的图要做流程应该这样：首先你的数据是离散数据，不能直接用。那么先根据xy的范围画出网格-meshgrid函数，下一步就是把z数据与网格对应起来，你用griddata函数插值网格，最后再用image函数画出色阶图。详见MATL ...

image函数是画色阶图，你画contourf就用这个代替image即可
赞一下(1人) 回复此楼
13楼2016-03-09 00:15:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

qxtlyf

至尊木虫 (正式写手)
图贴出来，想要的样子也贴上，

发自小木虫Android客户端
赞一下 回复此楼
气象
2楼2016-01-25 07:11:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

roarliyong

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
scatter(A(:,1), A(:,2), (max(max(A))-min(min(A(:,1:2))))/6, A(:,3), 'filled');
colorbar

不知道是不是你要的答案，如果不是，请告知。
赞一下 回复此楼
3楼2016-01-25 22:54:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zsma

木虫 (著名写手)

小木虫之二当家
引用回帖:
2楼: Originally posted by qxtlyf at 2016-01-25 07:11:17
图贴出来，想要的样子也贴上，

就是这个样子的！谢谢啦！
相关系数用contourf作图
赞一下 回复此楼
绝没说是第一，更没有说是第二！
4楼2016-03-04 11:03:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zsma

木虫 (著名写手)

小木虫之二当家
引用回帖:
3楼: Originally posted by roarliyong at 2016-01-25 22:54:16
scatter(A(:,1), A(:,2), (max(max(A))-min(min(A(:,1:2))))/6, A(:,3), 'filled');
colorbar

不知道是不是你要的答案，如果不是，请告知。

做出来的结果图不是想要的答案！想要的答案请参考回复二楼的图片！谢谢！
赞一下 回复此楼
绝没说是第一，更没有说是第二！
5楼2016-03-04 11:07:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zsma

木虫 (著名写手)

小木虫之二当家
引用回帖:
6楼: Originally posted by 这里有颗瓜 at 2016-03-04 12:09:47
给这几个数据就想作出那种图？真可爱

您好，请问一下做那图该用哪些数据？还望明示一下
赞一下 回复此楼
绝没说是第一，更没有说是第二！
7楼2016-03-04 19:54:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Mr__Right

专家顾问 (著名写手)

【答案】应助回帖

引用回帖:
6楼: Originally posted by 这里有颗瓜 at 2016-03-04 12:09:47
给这几个数据就想作出那种图？真可爱

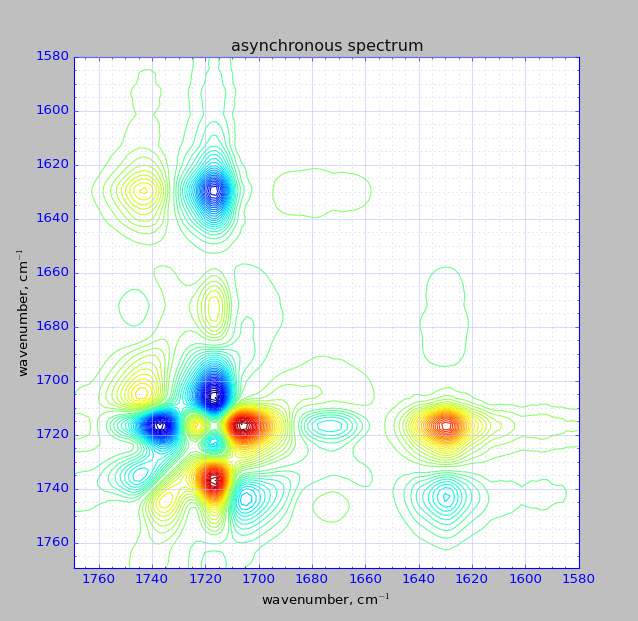

我推测是 二维相关红外或类似的,

这个用matlab, python都容易做.

这里是python画的

相关系数用contourf作图-1
赞一下 回复此楼
文章乃身外之物,要多考虑编辑、审稿人和读者的感受。
8楼2016-03-04 20:14:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

roarliyong

新虫 (小有名气)
引用回帖:
5楼: Originally posted by zsma at 2016-03-04 11:07:05
做出来的结果图不是想要的答案！想要的答案请参考回复二楼的图片！谢谢！...

首先，明确的你的数据不够，作不出左边的图。

左边的图是相关系数图，右边的相关系数数据太少。

左图横纵坐标的取值是400-1800，假设没隔50为一个数据，那么需要有[（（1800-400）/50）+1]^2 /2= 420个数据点。
赞一下 回复此楼
9楼2016-03-04 23:49:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zsma

木虫 (著名写手)

小木虫之二当家
引用回帖:
8楼: Originally posted by Mr__Right at 2016-03-04 20:14:38
我推测是 二维相关红外或类似的,

这个用matlab, python都容易做.

这里是python画的

...

谢谢你！MATLAB中是用contourf()函数来写的，但是好像是数据的问题，才导致不能做出那张图！
赞一下 回复此楼
绝没说是第一，更没有说是第二！
10楼2016-03-05 19:13:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
