[求助] 瞬态动力学计算出来的结果中，应力总是很大，这个是什么问题？ 已有2人参与

大侠们，为什么我用瞬态动力学，做一些简单的动力分析，计算出来的应力总是大到不靠谱，比如，我查公式手算，一些杆件的应力可能到700~800MPa，但是用瞬态动力学计算出来的结果就有好几千MPa，这是为什么？我哪儿设置错了？谢谢大侠指点了。

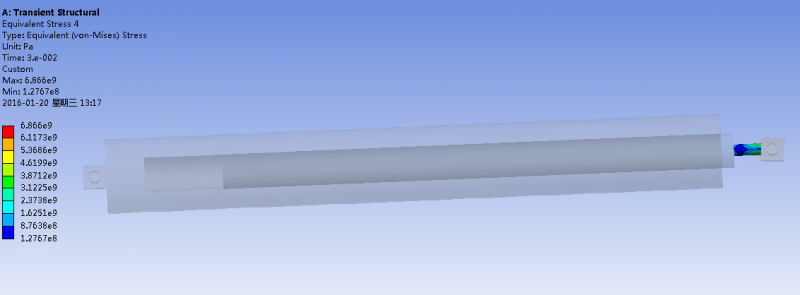

如图，左端轴固定，右端轴做加速度运动。做右端细杆上的应力分析。采用理论力学与材料力学结合的方式，计算得到应力最大约为700~800MPa，这个结果基本上与实际相符。然后用wb中瞬态动力学模块计算，细杆上的应力达到了6000MPa，即使除去细杆两端接触处附近的应力（可能端部边界影响），只查看细杆中部区域的应力，也是非常的大，完全跟实际情况不符。排除网格划分原因，请问大侠们，还有什么原因造成这个错误的结果呢？

瞬态动力学计算出来的结果中，应力总是很大，这个是什么问题？
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-01-20 13:25:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhujiyue

铁虫 (初入文坛)
补充下：左端轴固定，右端轴做垂向的正弦运动（非水平运动）。
赞一下 回复此楼
2楼2016-01-20 13:27:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

感谢参与，应助指数 +1
本帖仅楼主可见
赞一下
3楼2016-01-20 14:36:44
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

zhujiyue

铁虫 (初入文坛)
引用回帖:
3楼: Originally posted by Tsin1138 at 2016-01-20 14:36:44
可能是计算没收敛，多算点时间步试试

您好，您的意思是，我不要把时间步再调小一些？试件尺寸长度方向是1.6m，细杆处直径为30mm，加速度为8g（8倍重力加速度）。时间步为0.001秒，计算时间总长为0.28s，右端部速度不超过3.5m/s。我这个时间步是不是偏大了？应该怎么设置，有没有一个设置的标准或者公式呢？谢谢您的帮助。
赞一下 回复此楼
4楼2016-01-20 15:39:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
建议你先做一次模态分析，然后看看你施加的正弦加速度的频率是否与某个固有频率比较接近。如是，则结构发生了共振，这种情况，位移和应力都会很大的。
  另外，是否你的结构有应力集中？你的图太模糊，看不清楚红色 (最大应力值) 在哪个位置。如果是在细杆与粗杆交界附近，可能是应力集中造成的。
赞一下 回复此楼
5楼2016-01-20 16:08:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

★ ★ ★ ★ ★
zhujiyue: 金币+5, ★★★很有帮助, 谢谢您的帮助 2016-01-21 12:57:23
本帖仅楼主可见
赞一下
6楼2016-01-20 16:15:08
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

zhujiyue

铁虫 (初入文坛)
引用回帖:
5楼: Originally posted by shgao20 at 2016-01-20 16:08:01
建议你先做一次模态分析，然后看看你施加的正弦加速度的频率是否与某个固有频率比较接近。如是，则结构发生了共振，这种情况，位移和应力都会很大的。
  另外，是否你的结构有应力集中？你的图太模糊，看不清楚红色 ...

谢谢您的帮助。我把问题在叙述清晰一点，即使不在粗细杆接触的地方，即在细杆中心区域的面上，也会出现应力很大问题。这与实际情况有点不太相符。感谢您的建议，其实这个部件是个液压缸作动器。部件在振动过程中，在细杆处弯曲断裂。目前采用瞬态动力学分析，我是这样设置的，缸筒和缸杆之间是设置成joints里面的translational，轴的地方设置成joints里面的revolute，（左端轴固定约束，右端轴正弦运动，加速度8g）。这样的设置下，还可以做模态分析吗？谢谢您的帮助。
赞一下 回复此楼
7楼2016-01-20 16:25:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhujiyue

铁虫 (初入文坛)
引用回帖:
6楼: Originally posted by Tsin1138 at 2016-01-20 16:15:08
你可以把时间步数变一下，看看结果有没有变化，如果有那就是没有收敛，如果没有那就看看边界设置是否有错...

好的，谢谢您的帮助，正在按照您的建议计算中！
赞一下 回复此楼
8楼2016-01-20 16:26:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★
zhujiyue: 金币+5, ★★★很有帮助, 谢谢您的帮助 2016-01-21 12:57:03
能够做瞬态分析，应该也能做模态分析。
  改变子步数后结果一般都应该有所变化，因为子步数减小后，计算精度应该有所提高。
赞一下 回复此楼
9楼2016-01-21 08:22:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouqingcam

新虫 (小有名气)
看看弹性模量有没有设置正确.
赞一下 回复此楼
10楼2016-01-21 15:01:11
