ANSYS - APDL做发动机悬置系统瞬态运动学分析，急！！！ 已有1人参与
|
|

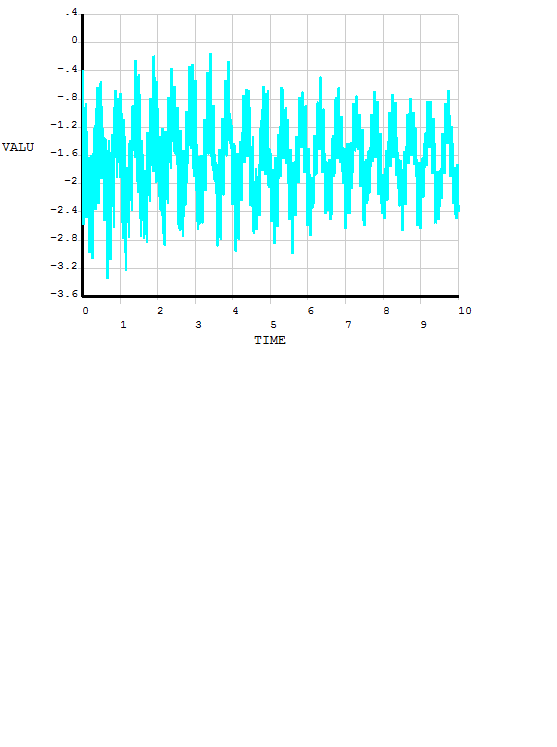

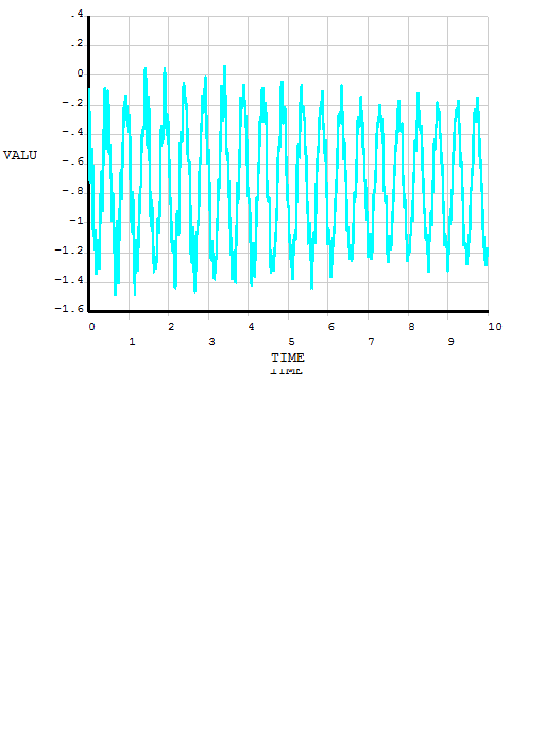

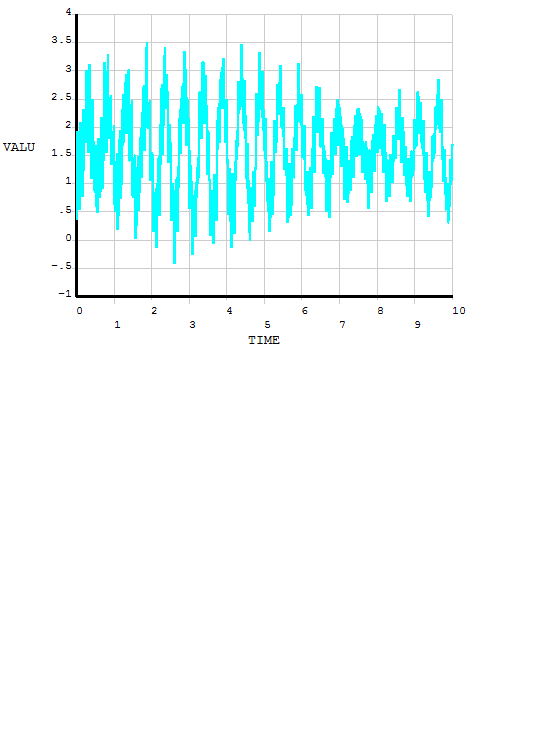

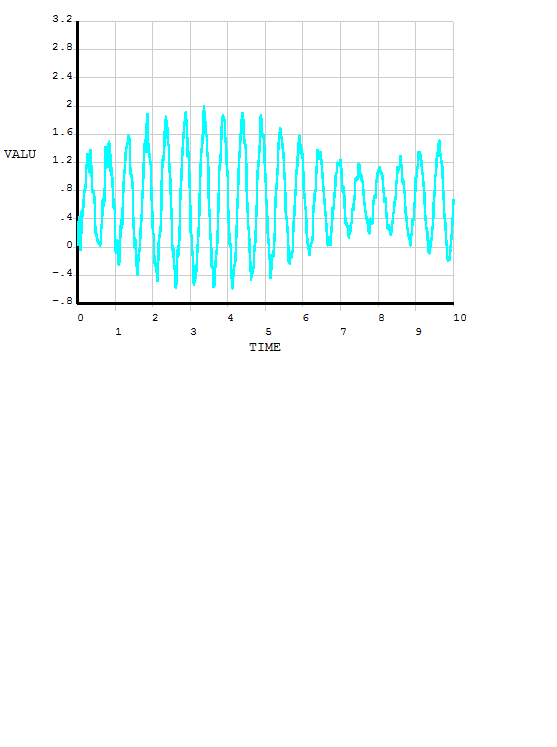

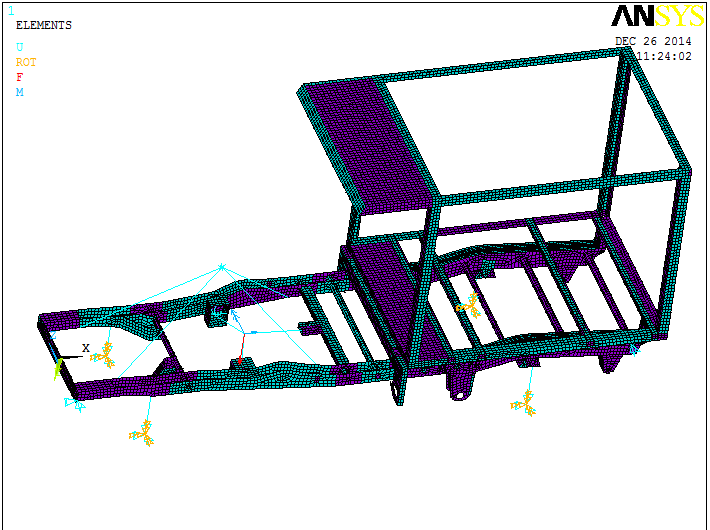

各位大神： 我的课题是发动机悬置系统隔振率的一个瞬态动力学分析，三点悬置，我用的ansys-apdl进行建模，前面做过模态分析，没有问题。模型如附件。发动机质心加载一个z方向（上下）的往复力，x方向（前后），y方向（左右）的两个力矩。计算时长为10s，substeps为1000，子步为0.01 。 1、 算出来，左右悬置的z方向（上下）的时程并不绕0轴上下震动，右悬置z方向基本在0以下，左悬置z方向基本在0以上。请问如何分析错误原因呢？ 2、纵坐标的value值为位移，也就是时程，都是零点几，甚至零点零几，请问这个正常么？我用的是mm - t - s - N - rad单位制的？ 3、我算了1000步，为什么这四个图还显得这么稀疏，我看有些人做3s，substep用300步就非常密了？ 4、其他悬置的其他几个方向虽然基本绕着0轴跳动，但是也不是特别对称，这个问题如何分析呢？ 求解，谢谢大神了！毕业课题，着急ing啊！！！  模型.PNG  右悬置z方向被动端.png  右悬置z方向主动端.png  左悬置z方向被动端.png  左悬置z方向主动端.png |
