[求助] 复杂结构的网格划分问题求助 已有3人参与

大家好 我有一个关于一个固定结构的网格如何划分的问题

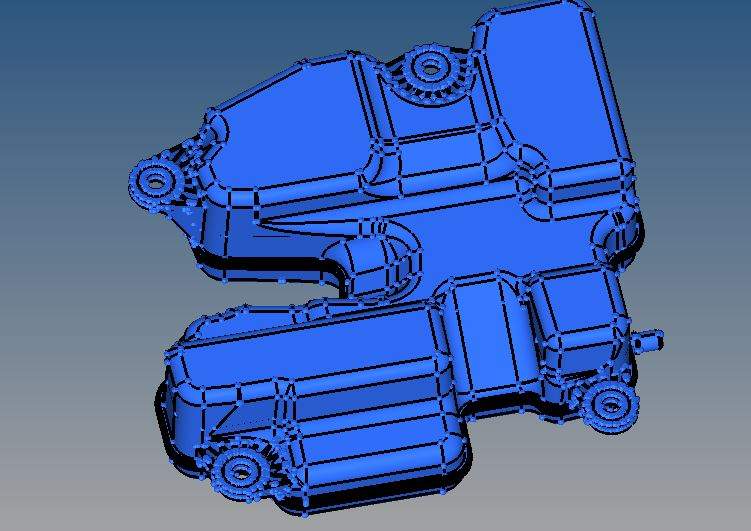

如图1,这是一个汽车内的燃料箱,我现在要对整体进行网格划分

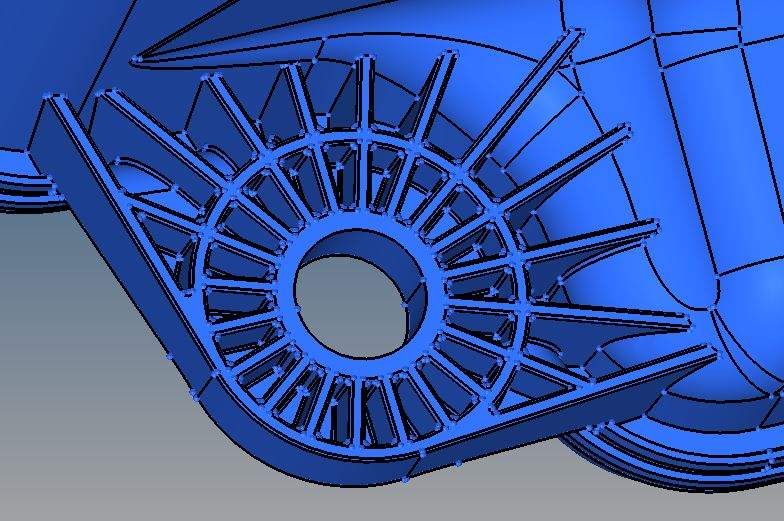

问题所在如图2是其中的一个固定部分,很复杂,我不知道怎么进行网格划分,请求大神帮助,十分感谢

复杂结构的网格划分问题求助


复杂结构的网格划分问题求助-1
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hasayake007

新虫 (小有名气)

2楼2016-01-13 21:34:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingjinjing

专家顾问 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
网格的划分要看你做的是什么分析。。。
然后在决定你用什么网格划分。。。。。

如果要用hex的话。。。那工作量不是一般的大。。。
而且。。。这个东西不是一般人能把他划好的。。。

画格子是一门艺术。。。技术活。。。同时也是体力活。。。。
3楼2016-01-13 21:52:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Cool_Holmes

新虫 (初入文坛)

【答案】应助回帖

感谢参与,应助指数 +1
用Hypermesh画四面体的话,倒是不难
4楼2016-01-15 00:08:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ftc简单

禁虫 (小有名气)

感谢参与,应助指数 +1
本帖内容被屏蔽

5楼2016-01-15 02:23:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ftc简单

禁虫 (小有名气)

本帖内容被屏蔽

6楼2016-01-15 02:24:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

本帖仅楼主可见
7楼2016-01-15 16:02:58
