ICEM划分块和划分网格有点问题，请教大神们 已有2人参与
|
|
|

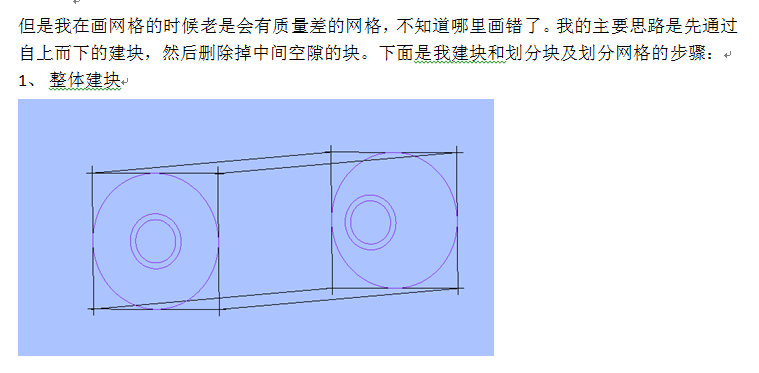

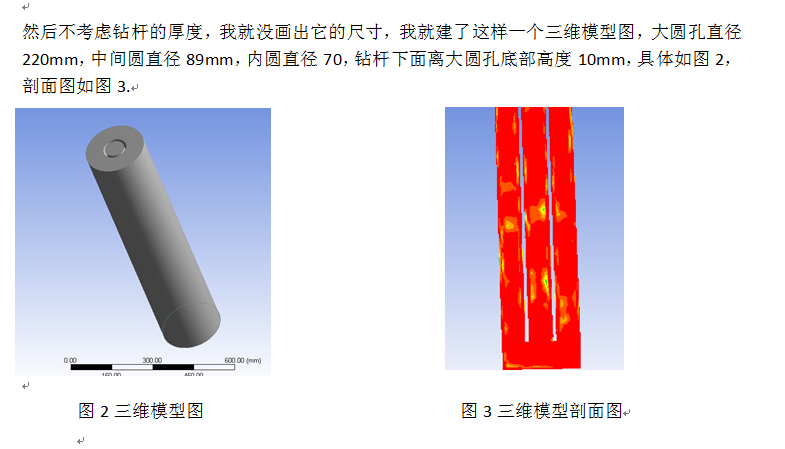

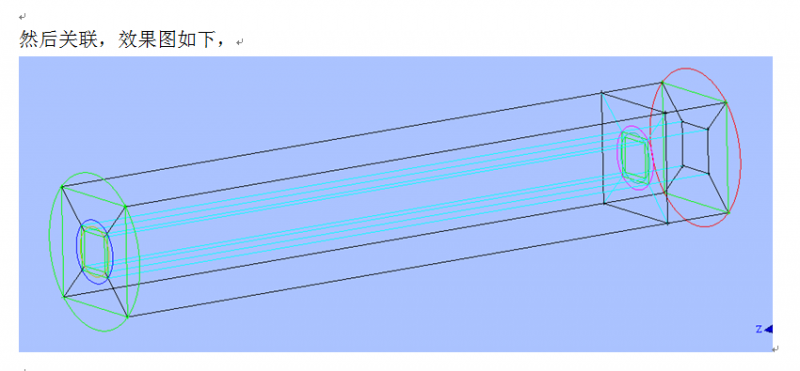

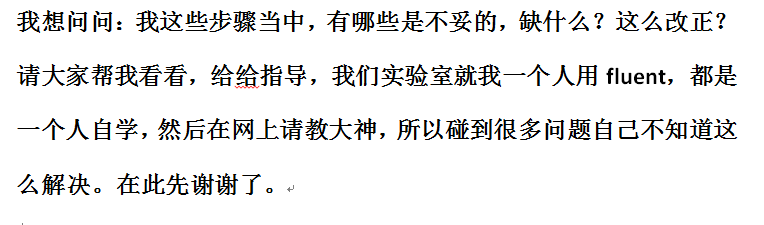

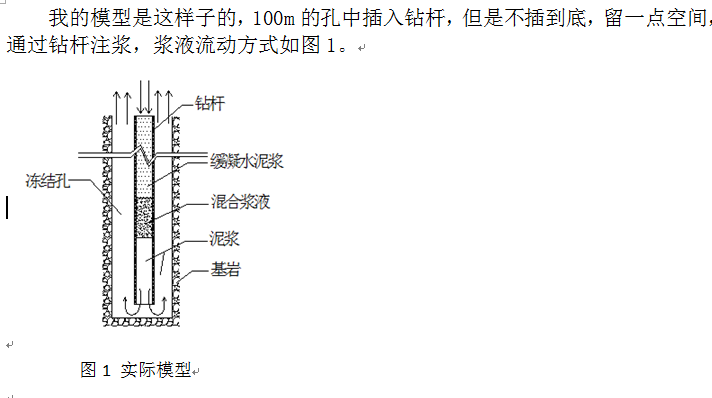

大神们，你们好，我现在在学fluent，之前在网上看过一部分视频，和热心网友提供的ICEM-cfd简明教程，颇有启发，然后开始逐渐自学（我是岩土专业，整个实验室只有我一人用fluent，所以遇到问题没有人一起探讨）。我最近遇到一些划分网格的问题，一直弄不了，想请教一下各位，具体的我做成了word文档，期待大家的回复，万分感谢。在此跪谢！！！金币已经是我绝大部分的了，只能给这么多了，，，， 我的模型是这样子的，100m的孔中插入钻杆，但是不插到底，留一点空间，通过钻杆注浆。我做的每一步都做成word了，请大家帮帮看看。 |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : fluent问题.docx
2016-01-13 17:57:52, 363.3 K
» 猜你喜欢
化学专业申博
已经有4人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有3人回复
-
评审有感
已经有27人回复
-
论文撤稿了
已经有7人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有5人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有4人回复
-
河北省自然科学基金
已经有9人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- Icem网格
已经有0人回复
- 求助ICEM网格划分Nodes Locked的问题
已经有0人回复
- 喷嘴的块创建和网格划分
已经有9人回复
- ansys中孔板流量计的建模和icem中网格划分
已经有0人回复
- 请问icem中可以讲模型一部分划分为O型网格其他部分划分为非结构网格吗
已经有3人回复
- ICEM CFD问答整合【最新】
已经有12人回复
- 流固耦合建模和网格划分问题
已经有3人回复
- icem划分的实体和流体网格为什么导入的cfx中流体部分不显示？请指点
已经有14人回复
- 求问ICEM划分Block后和几何体关联问题
已经有2人回复
- 与ICEM相媲美的强大结构网格工具下载：Pointwise
已经有9人回复
- ICEM网格划分问题
已经有15人回复
luogangv
木虫 (小有名气)
- 应助: 50 (小学生)
- 金币: 2338.8
- 红花: 4
- 帖子: 280
- 在线: 117.5小时
- 虫号: 2711877
- 注册: 2013-10-10
- 专业: 工程热物理相关交叉领域
13楼2016-01-14 14:14:51
蛋蛋的优伤
铜虫 (小有名气)
- 应助: 4 (幼儿园)
- 金币: 88
- 散金: 73
- 帖子: 83
- 在线: 14.8小时
- 虫号: 3906181
- 注册: 2015-06-03
- 性别: GG
- 专业: 岩土与基础工程
16楼2016-01-15 11:48:57
|
你试试将一个长方体一切为二，然后对这个长方体画o型网格，选中切开的两个体和两个端面，看看它们的结构，希望能给你启发。我想了一下，你这个其实就是将圆柱体竖着切成三块，然后再画o型网格，你的流体域由上面体的o型网格的侧面4个块和中间体的o型网格全部5个块组成，我只是脑子里空想的，不知道对不对，具体你再想想吧。 发自小木虫Android客户端 |
18楼2016-01-15 15:18:21
2楼2016-01-14 01:09:28
蛋蛋的优伤
铜虫 (小有名气)
- 应助: 4 (幼儿园)
- 金币: 88
- 散金: 73
- 帖子: 83
- 在线: 14.8小时
- 虫号: 3906181
- 注册: 2015-06-03
- 性别: GG
- 专业: 岩土与基础工程
|

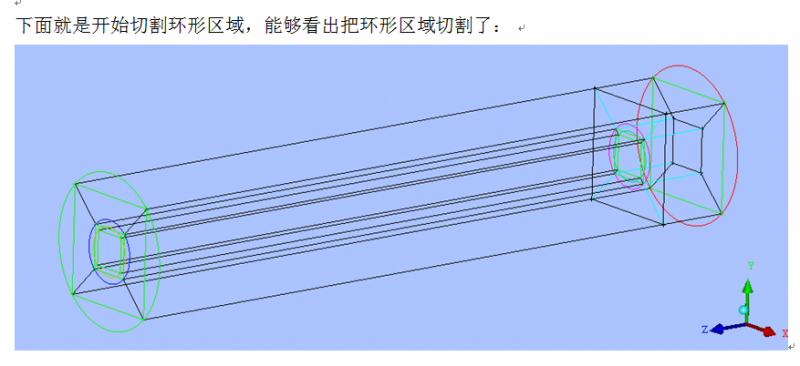

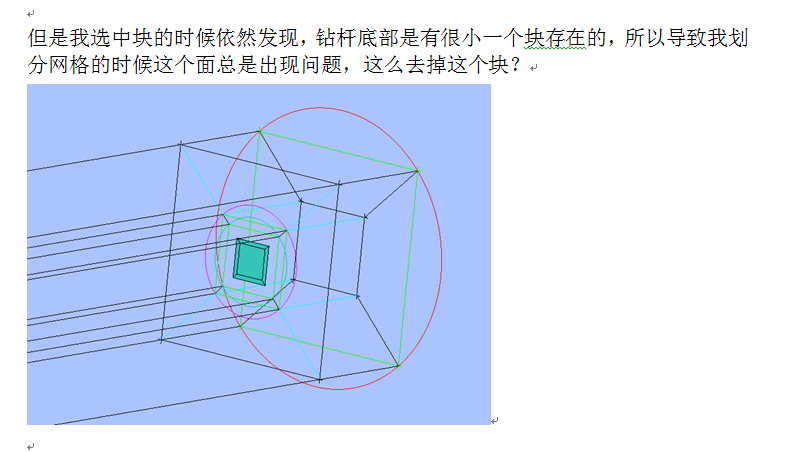

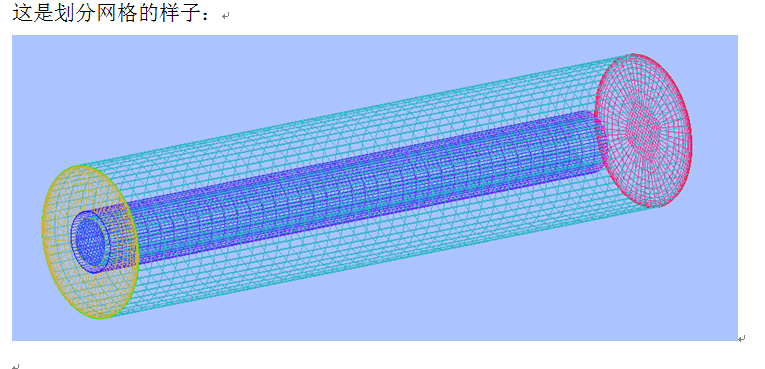

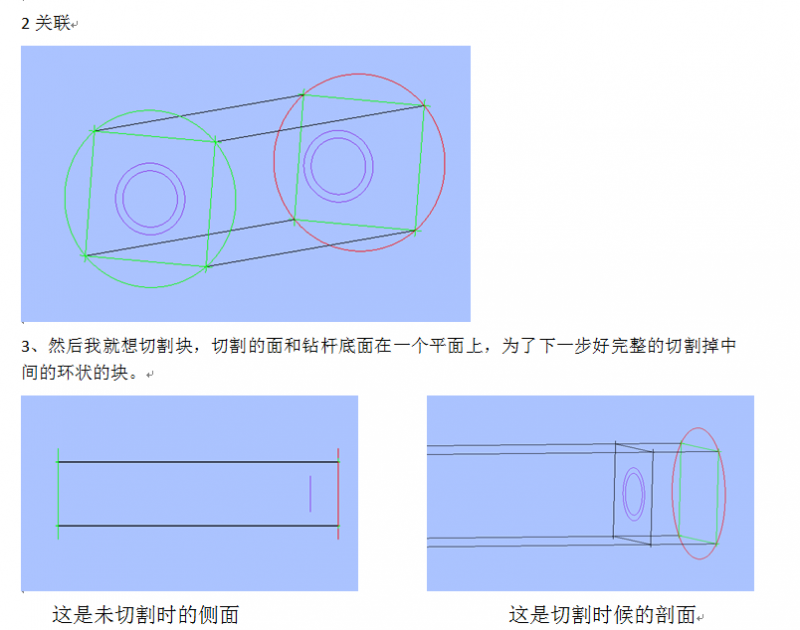

我在切割块的时候，我还是切不干净，留有一个很薄的块，导致我画网格的时候那里总是出现问题。具体的情况我整理在Word里了，里面有图，说的比较详细。不好意思，麻烦你看一下。 发自小木虫Android客户端 |
3楼2016-01-14 08:14:40
luogangv
木虫 (小有名气)
- 应助: 50 (小学生)
- 金币: 2338.8
- 红花: 4
- 帖子: 280
- 在线: 117.5小时
- 虫号: 2711877
- 注册: 2013-10-10
- 专业: 工程热物理相关交叉领域
4楼2016-01-14 09:53:41
蛋蛋的优伤
铜虫 (小有名气)
- 应助: 4 (幼儿园)
- 金币: 88
- 散金: 73
- 帖子: 83
- 在线: 14.8小时
- 虫号: 3906181
- 注册: 2015-06-03
- 性别: GG
- 专业: 岩土与基础工程
5楼2016-01-14 10:08:29
【答案】应助回帖
★ ★ ★ ★ ★
感谢参与，应助指数 +1
蛋蛋的优伤: 金币+5, ★★★很有帮助 2016-01-14 13:01:33
感谢参与，应助指数 +1
蛋蛋的优伤: 金币+5, ★★★很有帮助 2016-01-14 13:01:33
|

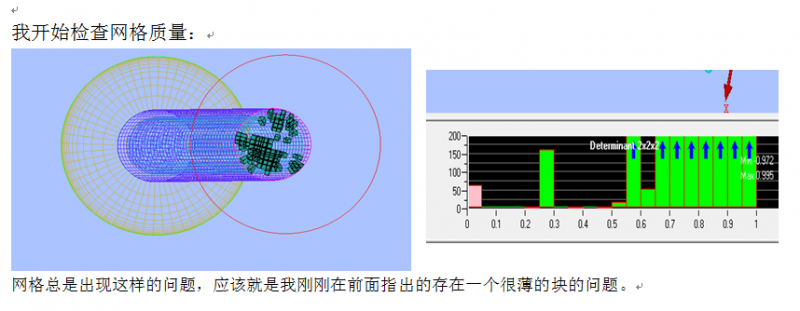

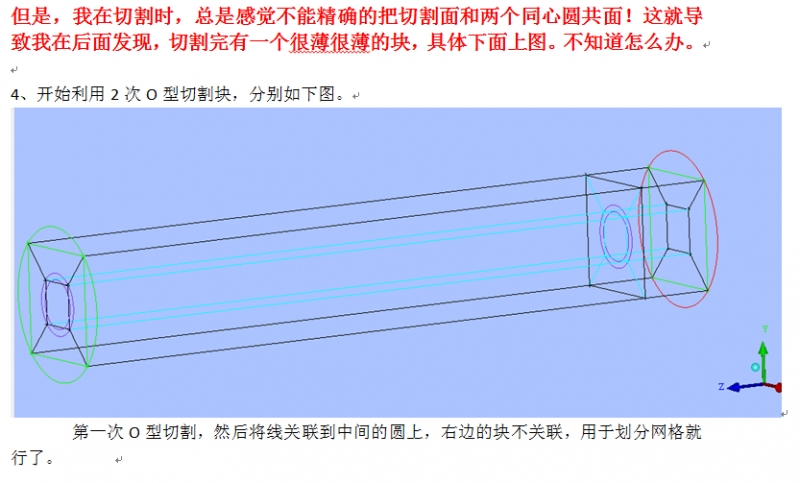

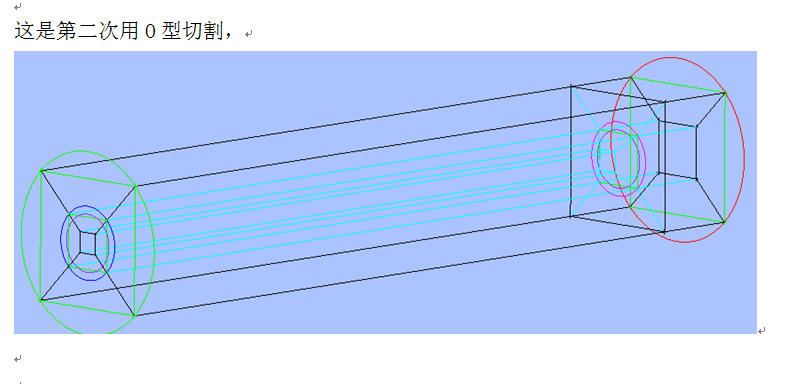

从第六张图来看，你是不是切O型网格的时候，只选择了体，没有选择两端的面啊。 发自小木虫Android客户端 |
6楼2016-01-14 10:19:31
luogangv
木虫 (小有名气)
- 应助: 50 (小学生)
- 金币: 2338.8
- 红花: 4
- 帖子: 280
- 在线: 117.5小时
- 虫号: 2711877
- 注册: 2013-10-10
- 专业: 工程热物理相关交叉领域
7楼2016-01-14 10:20:49
蛋蛋的优伤
铜虫 (小有名气)
- 应助: 4 (幼儿园)
- 金币: 88
- 散金: 73
- 帖子: 83
- 在线: 14.8小时
- 虫号: 3906181
- 注册: 2015-06-03
- 性别: GG
- 专业: 岩土与基础工程
8楼2016-01-14 13:01:24
蛋蛋的优伤
铜虫 (小有名气)
- 应助: 4 (幼儿园)
- 金币: 88
- 散金: 73
- 帖子: 83
- 在线: 14.8小时
- 虫号: 3906181
- 注册: 2015-06-03
- 性别: GG
- 专业: 岩土与基础工程
9楼2016-01-14 13:03:49
luogangv
木虫 (小有名气)
- 应助: 50 (小学生)
- 金币: 2338.8
- 红花: 4
- 帖子: 280
- 在线: 117.5小时
- 虫号: 2711877
- 注册: 2013-10-10
- 专业: 工程热物理相关交叉领域
10楼2016-01-14 13:40:14
