[求助]
gambit网格划分问题 已有4人参与
|
|

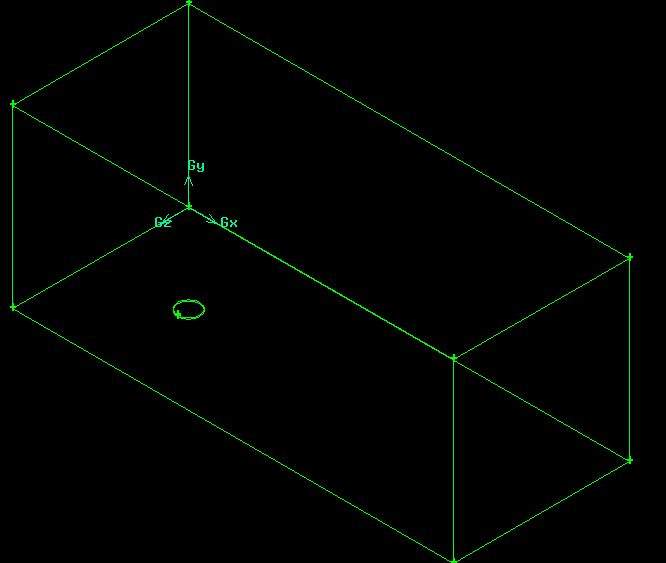

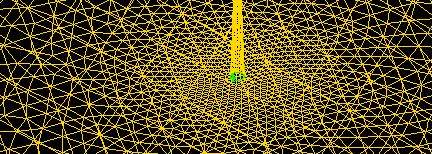

基本模型见下图，是两个 单独 的体，小体紧贴着大体的底面。 想要大体与小体相连的附近网格密一些，类似 另一个图的效果。 我后面到fluent里想用VOF模型，看了一些资料，说尽量使用四边形/六面体网格，以简化多相流问题。 我试了很久，都没有想要的效果，求教各位，看看有没有好的想法或者知道怎么弄能教教我~谢谢~  干净图.JPG  网格效果图.JPG |
回复此楼» 本帖@通知
@忆水寒
» 猜你喜欢
085501机械专硕 302分 不挑专业求调剂
已经有3人回复
-
332，085601求调剂
已经有7人回复
-
292求调剂
已经有7人回复
-
314求调剂
已经有17人回复
-
一志愿中国科学院上海有机所，有机化学356分找调剂
已经有6人回复
-
291求调剂
已经有8人回复
-
考研二轮调剂
已经有4人回复
-
262求调剂
已经有13人回复
-
调剂
已经有17人回复
-
268分085602化学工程调剂
已经有14人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- gambit网格划分问题
已经有6人回复
- GAMBIT网格划分问题
已经有1人回复
- Gambit网格划分问题
已经有1人回复
- Gambit网格划分问题，关于边面体划分方式
已经有2人回复
- 求教Gambit网格划分问题
已经有0人回复
- 菜鸟gambit网格划分问题
已经有14人回复
- gambit网格划分问题求助
已经有8人回复
- 求助GAMBIT网格划分问题
已经有3人回复
- gambit网格划分问题
已经有2人回复
- 新手求助： Gambit 网格划分问题 两个不同区域不同网格密度的划分
已经有3人回复
- 小白求助一个简单的GAMBIT网格划分问题
已经有4人回复
- 简单的gambit网格划分问题
已经有0人回复
三个小石子
荣誉版主 (职业作家)
小木虫能源部长
- 仿真EPI: 1
- 应助: 42 (小学生)
- 贵宾: 2.331
- 金币: 11926.5
- 散金: 1861
- 红花: 30
- 沙发: 17
- 帖子: 4400
- 在线: 4808.7小时
- 虫号: 684580
- 注册: 2008-12-30
- 性别: GG
- 专业: 工程热物理相关交叉领域
2楼2016-01-09 18:10:55
3楼2016-01-10 09:52:40
haoshuai641
木虫 (正式写手)
- 应助: 128 (高中生)
- 金币: 5346.9
- 红花: 13
- 帖子: 950
- 在线: 174.7小时
- 虫号: 3557109
- 注册: 2014-11-24
- 性别: GG
- 专业: 流体力学
4楼2016-01-11 15:49:31
simon884031
金虫 (小有名气)
- 应助: 14 (小学生)
- 金币: 1304
- 红花: 5
- 帖子: 140
- 在线: 103.8小时
- 虫号: 2578667
- 注册: 2013-08-03
- 性别: GG
- 专业: 多相流热物理学

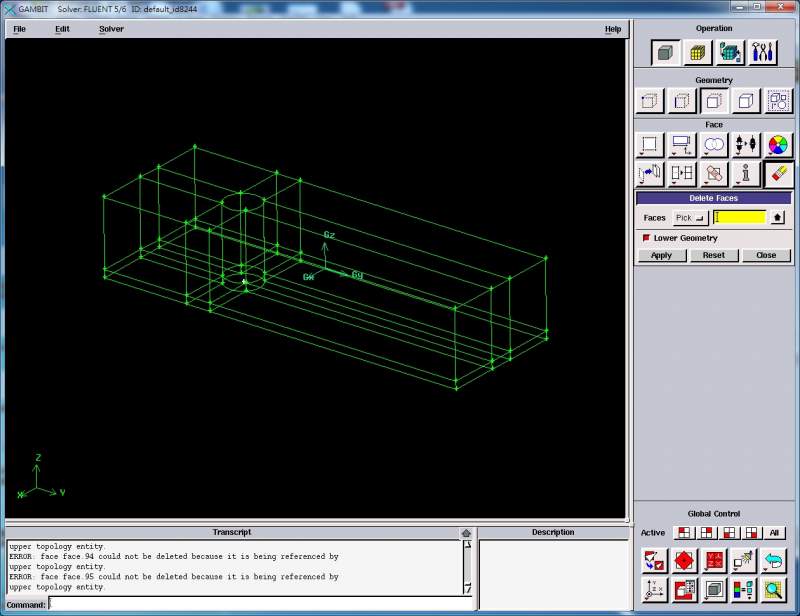

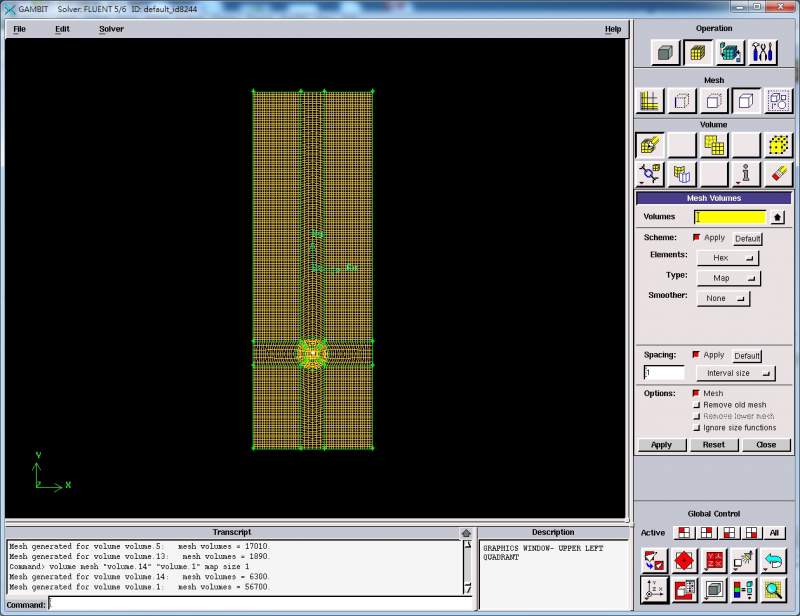

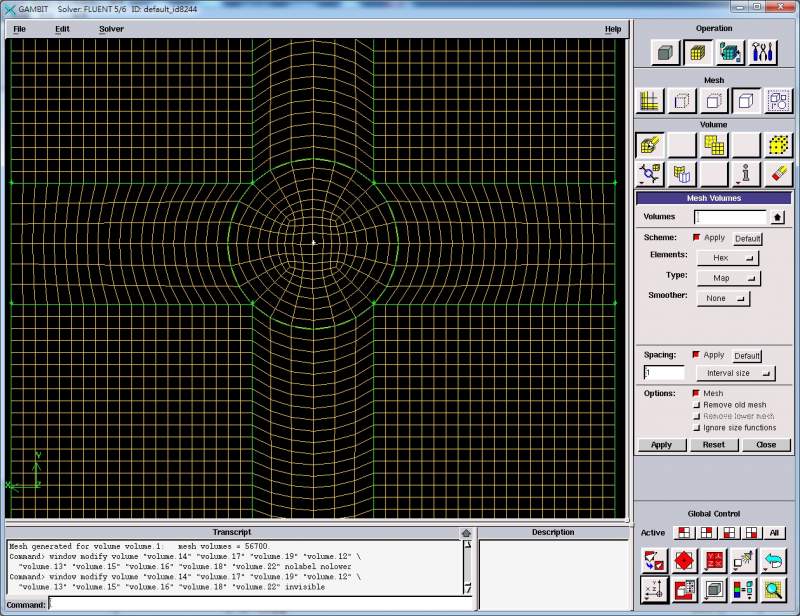

5楼2016-01-14 17:04:12
|

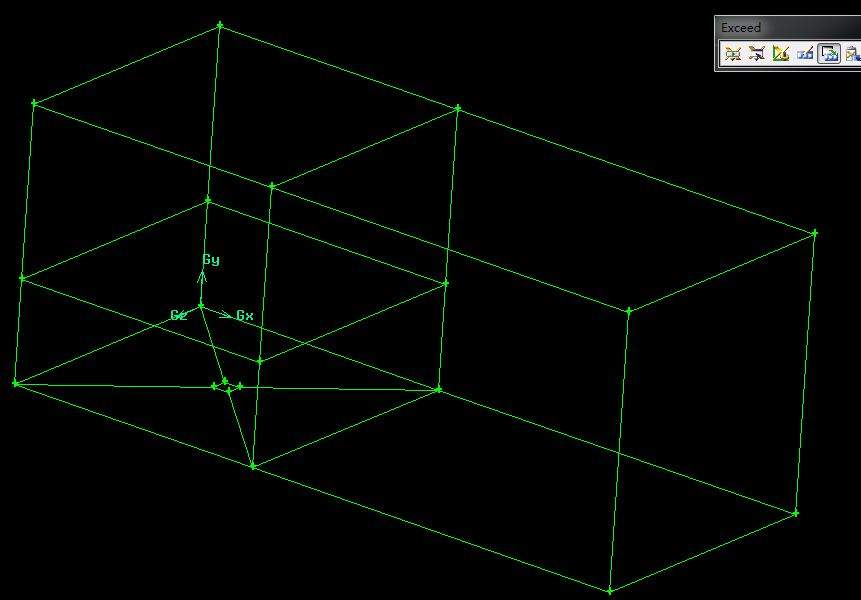

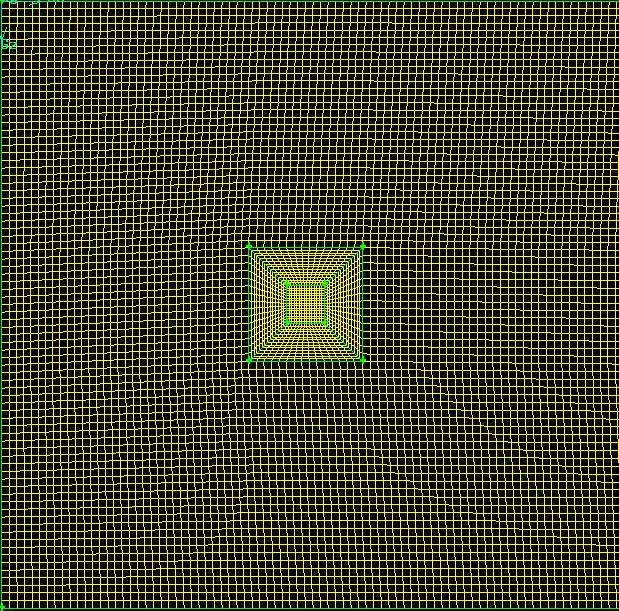

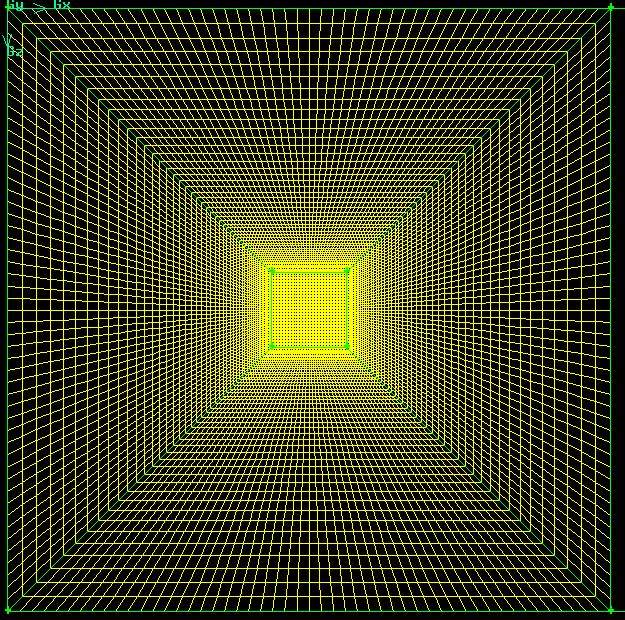

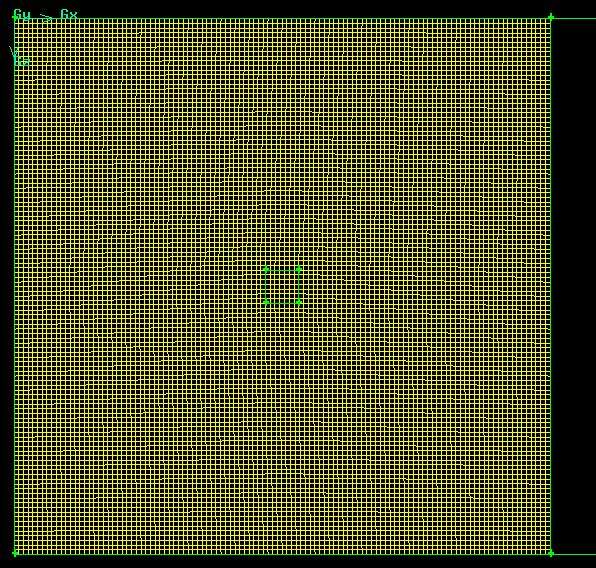

你好，谢谢你的回答。 我现在又卡在了网格问题上，希望能得到你的帮助~！ 我现在想对底面上小正方行附近的网格进行细分，画了几种（2th,3th,4th）{quad/map} 然后体网格划分{hex，cooper}，这时候有warn提示不能对顶面很好的划分，建议先对顶面进行网格划分。 最最重点的是，上面所有mesh导入fluent中后，会出现各种错误：invalid flonum或者segmentation fault。虽然目前不能完全确定是网格的问题，但是我推测出错的大部分原因在于网格。只有4th的网格曾经能在fluent中正常初始化运行过，但是不符合对小正方形附近细分的诉求。 希望得到帮助  Ps：1th是模型的样子，底面只有正方形，那四条对角线是为了画3th图而画的  1th.JPG  2th.JPG  3th.JPG  4th.JPG |
6楼2016-04-27 15:26:43
忆水寒
金虫 (小有名气)
- 应助: 12 (小学生)
- 金币: 3122.3
- 红花: 9
- 帖子: 189
- 在线: 135.5小时
- 虫号: 1334397
- 注册: 2011-06-30
- 性别: GG
- 专业: 化学反应工程
【答案】应助回帖
★ ★ ★ ★ ★
Princess-C: 金币+5, ★★★很有帮助 2016-04-29 18:17:02
Princess-C: 金币+5, ★★★很有帮助 2016-04-29 18:17:02
|
划分的基本原理就是如4楼所说 ”warn提示不能对顶面很好的划分，建议先对顶面进行网格划分“，只要不是error就行，warn是能接受的， ”上面所有mesh导入fluent中后，会出现各种错误：invalid flonum或者segmentation fault“，首先是否在gambit中检查网格质量，最大扭曲度是多少，出现负体积在gambit是可以check出来的，再者你的mesh文件是否成功写出，这两个有问题就是网格的问题了， 你尝试的1、2、3、4思路是对的，就是通过人为划分块对不同区域划分网格，但是呢，三维仅仅对面划分块是不够的，你把1th中的小方块和包着它的方块延伸至顶面形成长方体，用cooper的方法很容易划分网格的 |
7楼2016-04-27 22:41:20
