[求助] 新虫ANSYS求助，请问哈怎么施加一个力载荷后求解后再去掉这个载荷看结果变化？已有1人参与

想做个一个物体收到拉力作用后再卸掉看应力状态的简单分析
由于是纯新手，学了没几天，在网上看到说可以用Restart重启动来解决，于是就试着做了下，具体参考的是http://wenku.baidu.com/link?url= ... zb8SZSMnvMeEl6s7AV_
但是照着例子做了完全没有生成XX.r001等之类的重启动文件，不知道哪里出了问题，特来求教·····

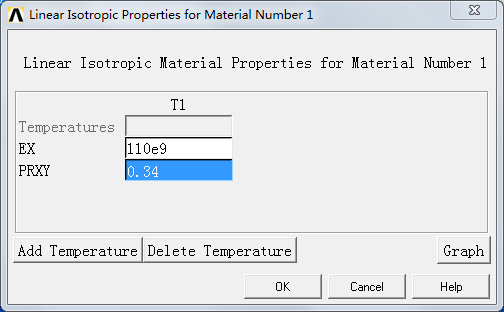

第一步，设置材料的弹性模量和泊松比
新虫ANSYS求助，请问哈怎么施加一个力载荷后求解后再去掉这个载荷看结果变化？

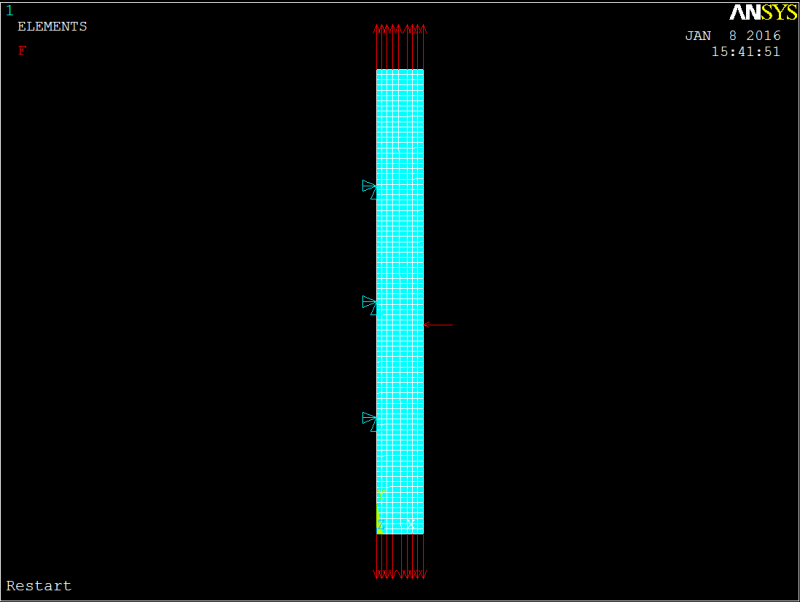

第二步，建立模型划分网格和施加载荷，左边固定，上下施加节点拉力，右边施加均布压力
新虫ANSYS求助，请问哈怎么施加一个力载荷后求解后再去掉这个载荷看结果变化？-1

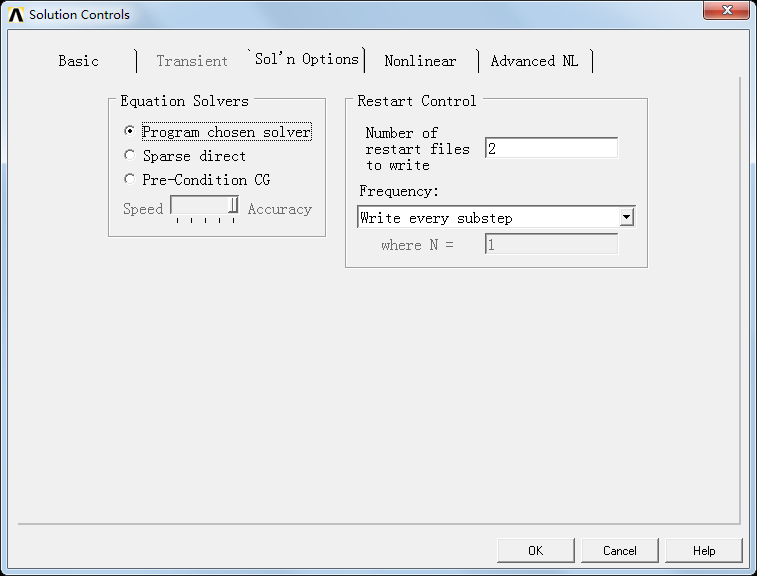

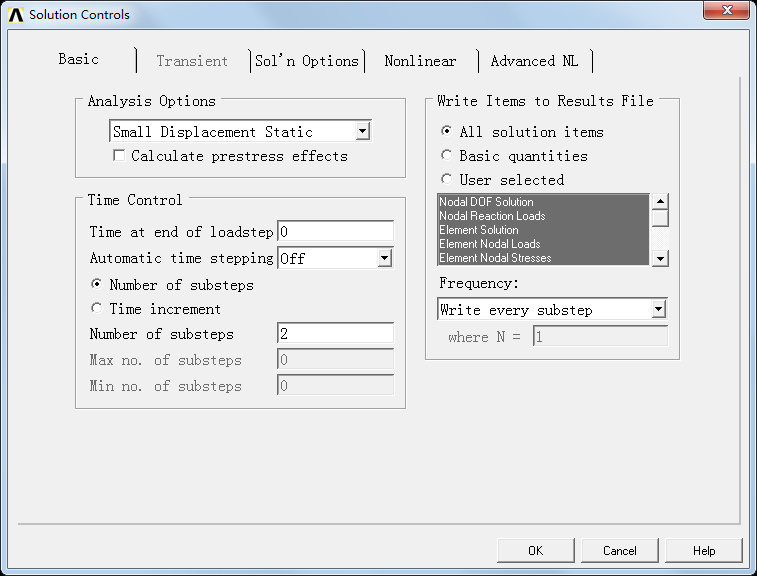

第三步，设置2个载荷步，重启动生成2个文件
新虫ANSYS求助，请问哈怎么施加一个力载荷后求解后再去掉这个载荷看结果变化？-2新虫ANSYS求助，请问哈怎么施加一个力载荷后求解后再去掉这个载荷看结果变化？-3
第四步，进行求解
新虫ANSYS求助，请问哈怎么施加一个力载荷后求解后再去掉这个载荷看结果变化？-4

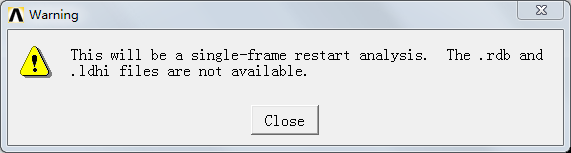

第五步，点击Restart出现警告
新虫ANSYS求助，请问哈怎么施加一个力载荷后求解后再去掉这个载荷看结果变化？-5
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2016-01-08 16:28:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
Zeyri: 金币+15, ★★★很有帮助, 感谢帮忙 2016-01-10 11:58:09
你的问题不需要重启动，直接在求解模块中执行两个载荷步即可：
  第一个载荷步，Time = 1，施加所有载荷并求解；
  然后，不要离开求解模块，设置 Time = 2，根据需要删除载荷，再次求解。
  两个载荷步求解完成后，到常用后处理去查看计算结果。首先点击 Results Summary，会弹出一个表单，其中应该有两组结果。退出该表单后，可以选择任一组节点查看详细结果。
赞一下 回复此楼
2楼2016-01-08 16:44:42
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Zeyri

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by shgao20 at 2016-01-08 16:44:42
你的问题不需要重启动，直接在求解模块中执行两个载荷步即可：
  第一个载荷步，Time = 1，施加所有载荷并求解；
  然后，不要离开求解模块，设置 Time = 2，根据需要删除载荷，再次求解。
  两个载荷步求解完成 ...

谢谢，我按照你给的步骤做了，但是结果有点问题，结果好像还是只有Time=2的结果，并不是经过卸载Time=1后的，我是不是操作有点问题，实在是新手，见谅哈···
我是从加载载荷后开始的，先设置Time=1
新虫ANSYS求助，请问哈怎么施加一个力载荷后求解后再去掉这个载荷看结果变化？-6
然后求解
新虫ANSYS求助，请问哈怎么施加一个力载荷后求解后再去掉这个载荷看结果变化？-7
第一次求解完了之后，删除不必要的载荷，只留下固定载荷
新虫ANSYS求助，请问哈怎么施加一个力载荷后求解后再去掉这个载荷看结果变化？-8

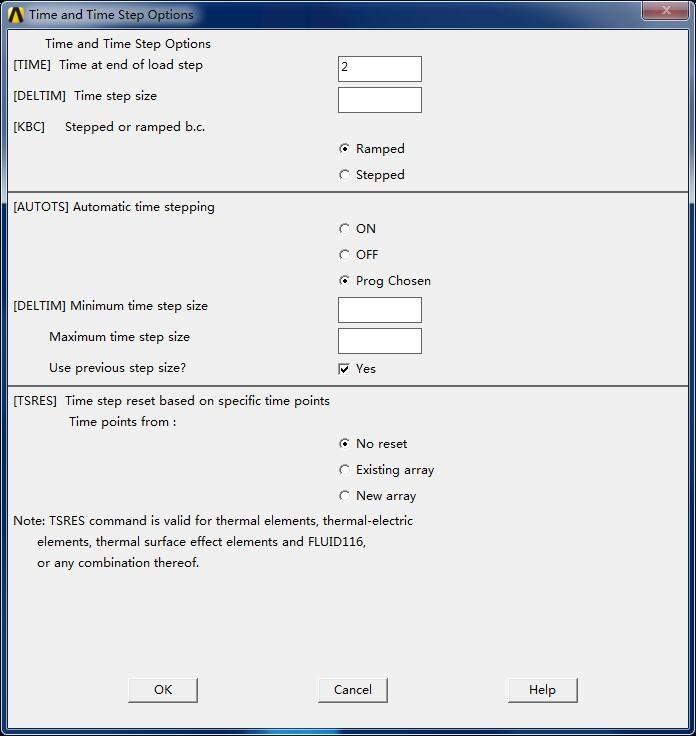

然后在设置Time=2
新虫ANSYS求助，请问哈怎么施加一个力载荷后求解后再去掉这个载荷看结果变化？-9

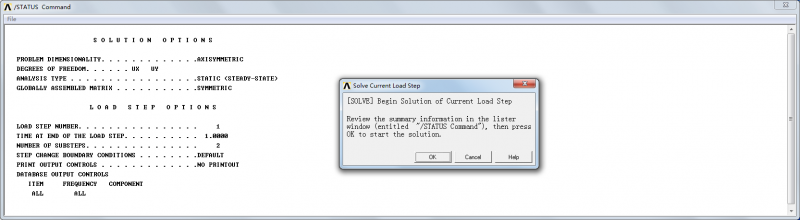

第二次求解
新虫ANSYS求助，请问哈怎么施加一个力载荷后求解后再去掉这个载荷看结果变化？-10
这是summary概况
新虫ANSYS求助，请问哈怎么施加一个力载荷后求解后再去掉这个载荷看结果变化？-11

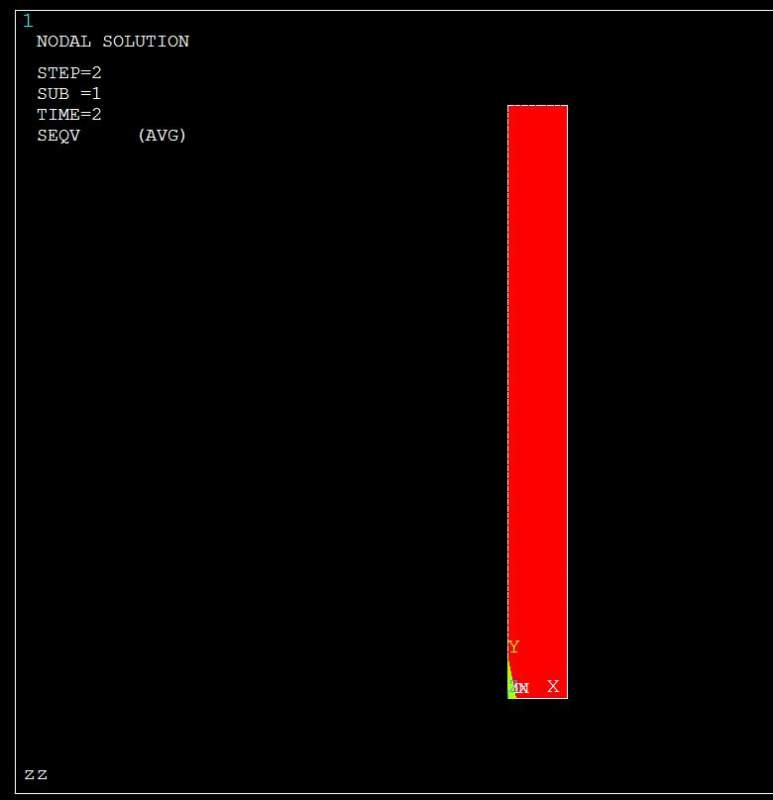

最后的von mises的应力云图（和只施加固定载荷的结果一样）
新虫ANSYS求助，请问哈怎么施加一个力载荷后求解后再去掉这个载荷看结果变化？-12
赞一下 回复此楼
3楼2016-01-09 13:37:47
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

两个载荷步都求解完成后，到后处理，点击 Results Summary 看一下有几组结果，应该有两组结果的。
  如果你要显示第一组的结果，需要先： read result > first，然后才能显示响应的结果。
赞一下 回复此楼
4楼2016-01-09 16:40:32
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Zeyri

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by shgao20 at 2016-01-09 16:40:32
两个载荷步都求解完成后，到后处理，点击 Results Summary 看一下有几组结果，应该有两组结果的。
  如果你要显示第一组的结果，需要先： read result > first，然后才能显示响应的结果。

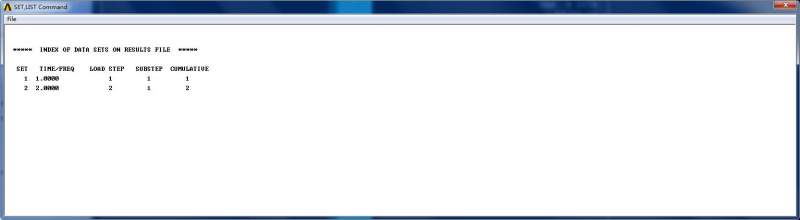

2L倒数第二幅图就是Results Summary 有2个结果，但是我觉得Time=2好像并没有接着Time=1，而是单独只解了Time=2这个载荷情况····
难道在弹性范围内施加拉力然后再卸掉，内部的应力是没有变化的吗？不会出现残余应力吗？
赞一下 回复此楼
5楼2016-01-09 19:58:16
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

在 set list 表单中的第一个结果不就是 Time 1 吗？
  第二个结果是 Time 2，就是接着 time  1 的。
  为什么你认为不是接着 Time 1呢？你自己不是接连做了两个载荷步吗？
赞一下 回复此楼
6楼2016-01-10 07:30:29
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Zeyri

新虫 (初入文坛)
结果不太对，唉……
回头我再做做，谢谢了

发自小木虫Android客户端
赞一下 回复此楼
7楼2016-01-10 11:14:21
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

467857726de

铁虫 (初入文坛)
还是应该要重启求解器吧，接着第一步的结果再算
赞一下 回复此楼
8楼2016-01-14 15:10:08
