有关ansys热对流的问题 已有7人参与
|
|

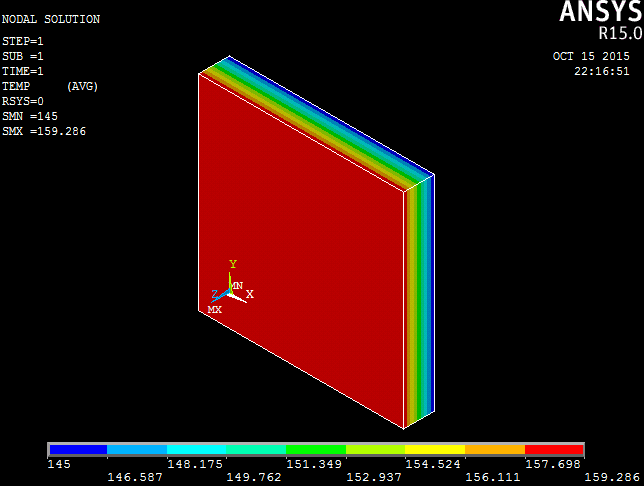

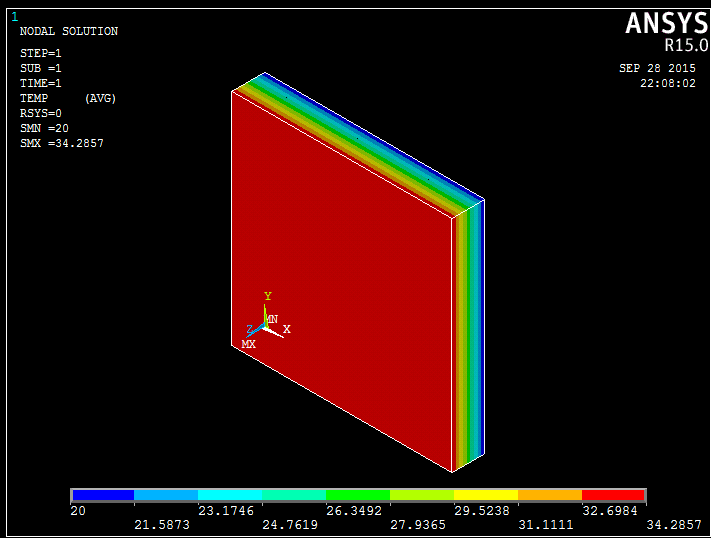

新手求助！！！！ 各位师兄师姐，新手刚接触ansys软件，碰到个问题，百思不得其解，来万能的小木虫恳请各位师兄师姐给予解答。 问题如下： 一块太阳能电池，现在就假定这是一个热导率比较低的平板， 1、我给平板表面加了1000的热对流，背面加了固定温度20度。得到如图最高温度34度 2、我给平板表面加了1000的热对流，背面加了热对流系数为8，环境温度为20度的热对流，如图，最高温度达到159。 两者温差如此大， 我真的很迷惑，求告知。  (8$7J8~U]`7~)94HNDTH{80.png   2Z05L0C9MC0ZE1HB{COA1G6.png |
回复此楼» 猜你喜欢
11408软件工程求调剂
已经有3人回复
-
一志愿211 初试270分 求调剂
已经有8人回复
-
300求调剂，材料科学英一数二
已经有6人回复
-
学硕274求调剂
已经有9人回复
-
本科双非材料，跨考一志愿华电085801电气，283求调剂，任何专业都可以
已经有7人回复
-
各位老师好，我的一志愿为北京科技大学085601材料专硕
已经有3人回复
-
317分 一志愿南理工材料工程 本科湖工大 求调剂
已经有7人回复
-
081200-11408-276学硕求调剂
已经有5人回复
-
316求调剂
已经有7人回复
-
322求调剂
已经有7人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- ANSYS计算焊接冷却变形问题（求大神！）
已经有1人回复
2楼2015-10-16 02:19:52
shgao20
专家顾问 (职业作家)
-
专家经验: +809 - 仿真EPI: 1
- 应助: 1311 (讲师)
- 金币: 13381.4
- 红花: 267
- 帖子: 3531
- 在线: 473.4小时
- 虫号: 3644138
- 注册: 2015-01-14
- 专业: 动力学与控制
- 管辖: 仿真模拟
3楼2015-10-16 08:03:29
wurujunwrj
新虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 1125.1
- 红花: 4
- 帖子: 82
- 在线: 237.2小时
- 虫号: 1445768
- 注册: 2011-10-16
- 专业: 机械动力学
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
小木虫: 金币+0.5, 给个红包，谢谢回帖
|
边界不同，所以结果不同。第一种是边界二十度，第二种是对流的环境温度二十度，边界边界肯定要大于二十度，至于应该是多少度取决于你的对流系数，材料的导热系数。 发自小木虫Android客户端 |
4楼2015-10-16 09:58:12
visual8387
新虫 (著名写手)
- 应助: 0 (幼儿园)
- 金币: 2762.1
- 散金: 10
- 红花: 1
- 帖子: 1600
- 在线: 137.3小时
- 虫号: 736596
- 注册: 2009-03-31
- 性别: GG
- 专业: 机械工程
5楼2015-10-16 10:38:10
又产生新的问题，我这个模拟的是一个太阳能电池板，那么在只考虑正面吸热和背面散热的情况下，具体算的话，背面是设置为固定温度还是热对流？如果是热对流，那么对流系数要如何确定？ 6楼2015-10-16 15:26:32
7楼2015-10-16 15:34:44
8楼2015-10-16 15:49:28
9楼2015-10-16 16:23:22
谢谢顶贴 10楼2015-10-16 16:34:01
