sundonga金虫 (小有名气)
|
[求助]
ANSYS生死单元问题 已有2人参与
|
|

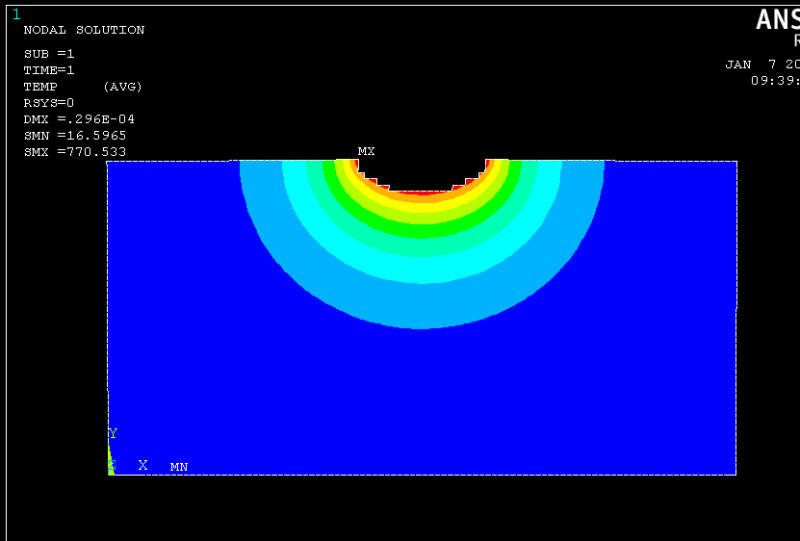

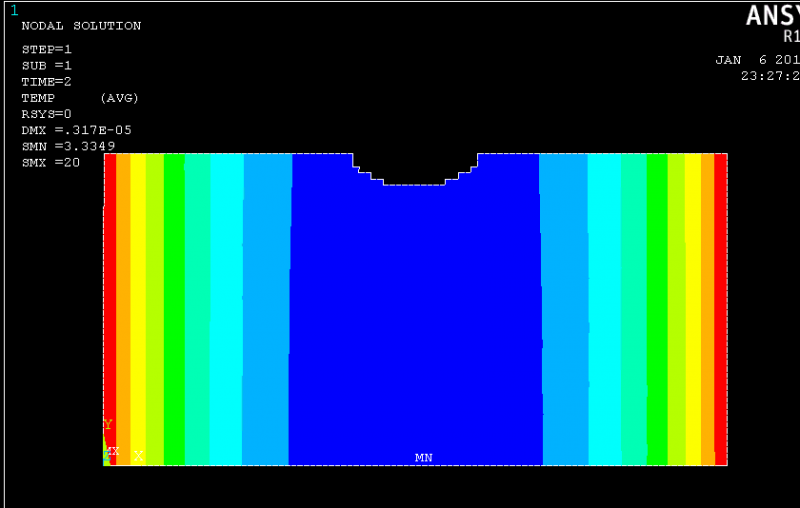

我做一个二维的模型练习单元生死，一个矩形区域在上边界的中间加了热流密度的载荷，加载1秒后求解，将温度超过700的杀死，再继续求解，可这时求解出的结果明显不对了。不知道这是怎么回事，还请高手指导一下啊！ !施加热流密度载荷 linenum=4 nsel,all lsel,s,line,,linenum nsll,s,1 sf,all,hflux,2e7 !进行第一次求解，这时得到的结果应该是对的，如图1所示 allsel t=t+dt time,t solve finish !选择温度超过700的单元 /post1 etable,temper1,temp !将温度存储在temperature表中 esel,s,etab,temper1,700 !选择所有温度大于等于1400的单元 finish !杀死温度超过700的单元再求解，这时得到的结果就不对了，如图2所示 /solu ekill,all esel,s,live eplot t=t+dt time,t solve finish  第一次计算.png  第二次计算.png |
回复此楼» 猜你喜欢
有多少人是今天查系统知道结果的？
已经有19人回复
-
国社科又开始会评了，不知道这次命运如何
已经有9人回复
-
能否申诉？
已经有5人回复
-
为什么到现在没收到通知？
已经有5人回复
-
有没有仍没收到信息的
已经有8人回复
-
面上意见出来了
已经有18人回复
-
找导师
已经有7人回复
-
29号明天会评吗
已经有3人回复
-
麻烦专家们看看评委们的意见（F口面上）
已经有11人回复
-
我就是申请一个面上项目而已，这评审意见是按照杰青的条件评的吧？
已经有11人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- ansys重启动分析如何改变单元材料属性
已经有12人回复
- 求告各位大神谁懂ansys的有关生死单元的啊
已经有3人回复
- 求助关于三相电弧炉ANSYS仿真的问题
已经有2人回复
- ansys做焊接模拟生死单元
已经有3人回复
- ansys 中的degree of freedom constraint and or load are not consistent问题
已经有1人回复
2楼2016-02-17 20:32:50
hsyEsperanto
金虫 (正式写手)
- 仿真EPI: 1
- 应助: 59 (初中生)
- 金币: 3632.8
- 红花: 19
- 帖子: 550
- 在线: 216.4小时
- 虫号: 2207333
- 注册: 2012-12-26
- 专业: 光学和光电子材料
3楼2016-02-17 22:36:11
4楼2016-10-20 17:17:26
5楼2018-05-11 20:30:45
shgao20
专家顾问 (职业作家)
-
专家经验: +809 - 仿真EPI: 1
- 应助: 1311 (讲师)
- 金币: 13381.4
- 红花: 267
- 帖子: 3531
- 在线: 473.4小时
- 虫号: 3644138
- 注册: 2015-01-14
- 专业: 动力学与控制
- 管辖: 仿真模拟
【答案】应助回帖
|
由于你在第一次求解后离开了求解模块，再次回到求解模块时，软件认为你又开始了另一次新的求解，而不是从上一次的结果继续求解。 这种情况，应该在重新进入求解模块后使用 重启动 操作，以便从上一次的求解结果继续进行计算。 关于 ANSYS 的重启动，可以看一下如下资料： |
» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : Ansys重启动技术.docx
- 附件 2 : ANSYS重启动实例.ppt
- 附件 3 : LS-DYNA重启动教程.pdf
- 附件 4 : 第5章分析重启动.pdf
