[求助] ansys 中的degree of freedom constraint and or load are not consistent问题

各位ansys同仁:
我在使用ansys中遇到了一个问题,模型很简单,是热传递&生死单元&重新分析&参数保存/读取。在第1个时间子步tsize的边界为热对流,而在之后的第二个和第三个时间子步的边界载荷被删除,即只有几何内的热传导。我使用了生死单元将温度达到320摄氏度的单元杀死了,然后对死节点的温度进行约束,即D,all,temp,320。
即第一个子步:对流边界
第二个和第三个子步:删除对流边界&单元杀死&对新的死节点进行约束,故不同时间点的节点约束不同(这是出现后续问题的原因?)。
我在后处理中得到的结果,至少从表面上看还是正常的,不过我用动画时(plotctrls-->animate-->over time),却提示以下问题:
“degree of freedom constraint and/or load are not consistent for all nodes across data sets. Resulting boundary conditions, load data, and reaction forces may be erroneous
“

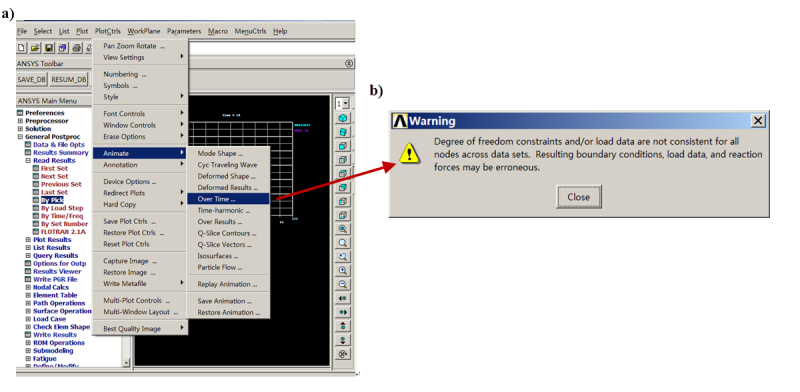

图1 a)绘制动画,b)绘制动画时出现的警告

同时,动画显示的温度分布,和在后处理中(general postproc -->read result -->..../plot result -->contour plot -->nodal solu -->...)基本是一致的,以下是一些对比:(由于在动画中的温度标识是查看所有载荷求解结果的最大温度和最小温度,故两者的颜色不同~)

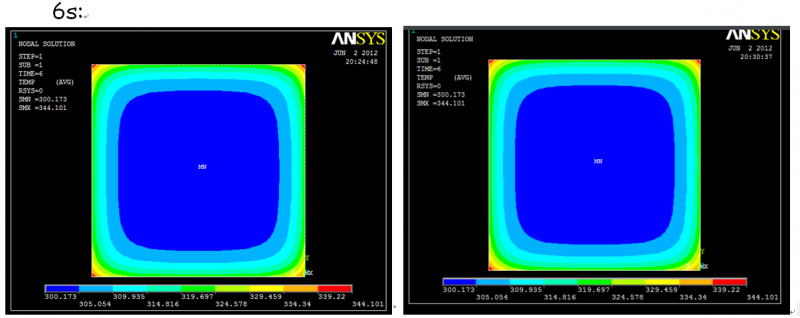

18s:

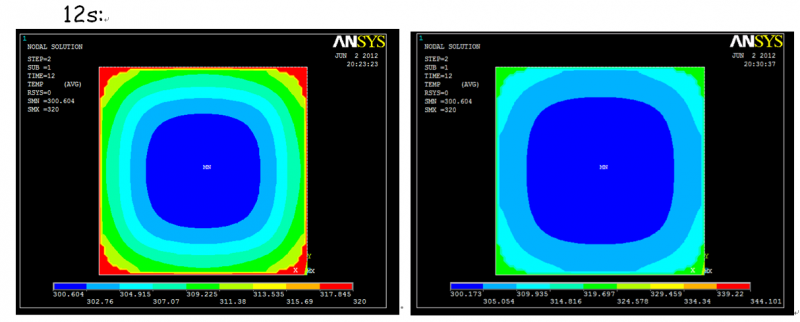

12s:

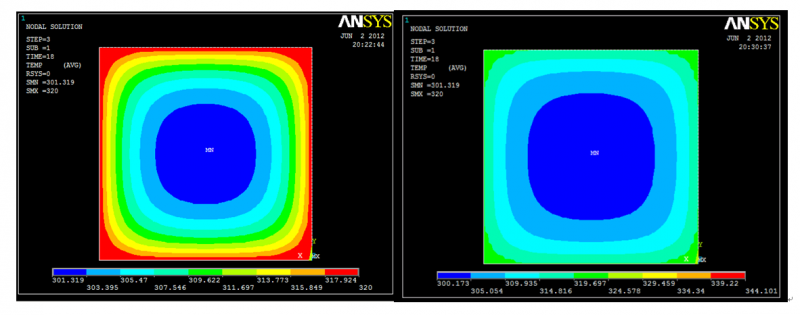

6s:


1. 我想问一下,那个警告表示什么啊?是不是仅仅是ansys的提示而已,并不意味着结果的错误?因为在APDL求解中,其都没有提示。在ansys中,使用/clear或者solve也出现提示。不知道各位有人遇到没有啊?谢谢了。
2. 是否可以让动画中的等值区域更多啊?貌似默认的是9个,可以修改吗?谢谢。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卧听风雨

木虫 (小有名气)

请问楼主这个问题解决了吗?这个问题困扰我很久了
2楼2018-08-15 11:21:17
