[求助] ansys两个模型连接问题，求助虫虫 已有2人参与

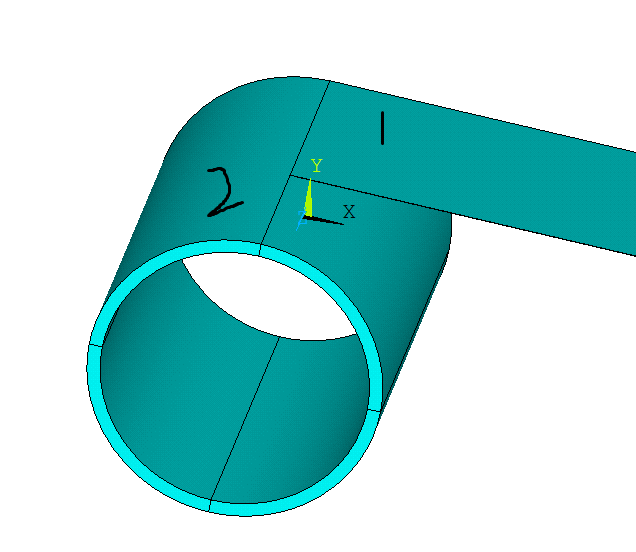

各位前辈们！下图中铝带1和卷筒2公共部分只用一条线，就是1的左端下面那条线。要模拟的是2逆时针旋转带动1缠绕在其上面，1的右端还有一拉力。那么问题来了，1如何固结在2上面以实现缠绕。
1、之前发帖有大神说用merge共结点，但是两个模型划分的网格数不一样，真正只有一个结点是共用的，请问这样要怎么办？
2、在网格划分前，我尝试用vglue或lglue来粘结体或他们的共有线，但是都不行
3、我又利用lovlap命令来搭接它们共有的那两条线，结果系统不报错，请问这种情况可以实现我要的模拟目的吗？lovlap创建的是新图元，划分网格的时候需要另外划分吗？还是只要单独划分1和2就可以了

拜托大神了，我已经是在没辙了

ansys两个模型连接问题，求助虫虫
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
暂无
1楼 2016-01-06 16:44:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mxwq

新虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
之前不是发过几次贴嘛，那么多人都帮你没解决？…共用线应该是完全可以的…发命令流过来，瞧瞧q631718082(为防被骚扰，每位数要+1，昵称:扪心*)

发自小木虫Android客户端
赞一下 回复此楼
2楼2016-01-06 23:04:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

DarcyNO.1

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by mxwq at 2016-01-06 23:04:56
之前不是发过几次贴嘛，那么多人都帮你没解决？…共用线应该是完全可以的…发命令流过来，瞧瞧q631718082(为防被骚扰，每位数要+1，昵称:扪心*)

我用了共用线命令：lovlap，24,34  24是铝带上的线，34是卷筒上的线，他们是重合的，请问这样算把铝带的左端接在卷筒上了吗？仿真的时候能不能实现缠绕
FINISH
/CLEAR
/PREP7
ET,1,SOLID164   !设置单元类型

!---几何模型-------
CYLIND,665/2,605/2,925,,0,360,   !生成套筒几何模型

K,17,0,665/2,0,
K,18,0,665/2+0.72,0,
K,19,0,665/2+0.72,535,
K,20,0,665/2,535,

LSTR,17,18
LSTR,18,19
LSTR,19,20
LSTR,20,17

AL,21,22,23,24                      !生成铝带左端面

VOFFST,7,31321.5, ,                !拉伸成铝带

!---材料属性-------
EDMP,RIGI,1,7,4                    !卷筒材料设置
MP,DENS,1,7.85E-6
MP,EX,1,2.1E5
MP,NUXY,1,0.3

MP,DENS,2,2.7E-6                    !铝带材料设置
MP,EX,2,77E3
MP,NUXY,2,0.33
TB,BISO,2,,,,
TBDAT,1,28
TBDAT,2,124

!---网格划分------
allsel,all
Vsel,s,volu,,1                   !套筒网格划分
VATT,1,,1,0                      !分配单元属性
n1=6                             !厚度方向划分份数
n2=40                            !圆周方向划分份数
n3=20                            !宽度方向划分份数
wprota,,,90                      !旋转工作平面
vsbw,1
wprota,,90
vsbw,all                    !用工作平面分割体

lovlap,24,34                !搭接两个体的公共线

mshape,0,3d                 !指定划分单元的形状
mshkey,1                    !指定映射网格划分
lsel,s,loc,z,0
lsel,r,length,,30
lesize,all,,,n1
lsel,s,radius,,605/2
lsel,a,radius,,665/2
lesize,all,,,n2/4
lsel,s,length,,925
lesize,all,,,n3
vmesh,all
!*
allsel,all
Vsel,s,volu,,2           !铝带网格划分
VATT,2,,1,0              !分配单元属性
Lsel,s,,,21,23,2         !设定带钢的网格尺寸
Lesize,all,,,1
Lsel,s,,,22,24,2
Lesize,all,,,12
Lsel,s,,,30,31,1
Lesize,all,,,580
mshape,0,3d                 !指定划分单元的形状
mshkey,1
Vmesh,all
赞一下 回复此楼
暂无
3楼2016-01-07 09:38:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

david26y

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
矩形平面1用壳单元，圆环主体2用体单元，是吗？
你应该用Overlap操作矩形平面的左侧边和圆柱面的边，或者用Partition操作矩形平面和圆柱面，这样就能合并两条线了。用glue等其他操作是错的。
赞一下 回复此楼
4楼2016-01-07 14:02:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

DarcyNO.1

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by david26y at 2016-01-07 14:02:15
矩形平面1用壳单元，圆环主体2用体单元，是吗？
你应该用Overlap操作矩形平面的左侧边和圆柱面的边，或者用Partition操作矩形平面和圆柱面，这样就能合并两条线了。用glue等其他操作是错的。

矩形平面和圆柱体都用的solid164单元，您帮我看下上楼的程序，在网格划分部分用了lovlap，因为网格划分前圆柱体和平面相交部分没有线，这样不知道可不可以
赞一下 回复此楼
暂无
5楼2016-01-07 14:11:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

david26y

金虫 (正式写手)

【答案】应助回帖

引用回帖:
5楼: Originally posted by DarcyNO.1 at 2016-01-07 14:11:17
矩形平面和圆柱体都用的solid164单元，您帮我看下上楼的程序，在网格划分部分用了lovlap，因为网格划分前圆柱体和平面相交部分没有线，这样不知道可不可以...

网格划分前圆柱体和平面相交部分没有线是什么意思？
24、34是哪两条线？
赞一下 回复此楼
6楼2016-01-08 09:27:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

DarcyNO.1

铜虫 (小有名气)
引用回帖:
6楼: Originally posted by david26y at 2016-01-08 09:27:07
网格划分前圆柱体和平面相交部分没有线是什么意思？
24、34是哪两条线？...

前辈真早
lovlap，24,34  ，24是矩形左下边的线，34是在对圆柱体做映射网格划分时，在将其分成四分之一时候产生的线，不过它们不是完全重合的，长度是24的长，请问这样可以吗？上面的回复有程序，您帮我看看
赞一下 回复此楼
暂无
7楼2016-01-08 09:34:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

david26y

金虫 (正式写手)

【答案】应助回帖

引用回帖:
7楼: Originally posted by DarcyNO.1 at 2016-01-08 09:34:44
前辈真早
lovlap，24,34  ，24是矩形左下边的线，34是在对圆柱体做映射网格划分时，在将其分成四分之一时候产生的线，不过它们不是完全重合的，长度是24的长，请问这样可以吗？上面的回复有程序，您帮我看看...

不用完全重合，共线就行。
长度可以不同，但是要保证在一条直线上。
如果Overlap不行，你可以试试Partition这两个体。
我看了你的命令流，应该是因为你在lovlap之前用allsel,all设置了网格属性，所以有问题。可以把lovlap命令提到allsel,all之前，应该就行了。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

DarcyNO.1
8楼2016-01-08 09:54:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

DarcyNO.1

铜虫 (小有名气)
引用回帖:
8楼: Originally posted by david26y at 2016-01-08 09:54:15
不用完全重合，共线就行。
长度可以不同，但是要保证在一条直线上。
如果Overlap不行，你可以试试Partition这两个体。
我看了你的命令流，应该是因为你在lovlap之前用allsel,all设置了网格属性，所以有问题。可 ...

还没试有没有问题呢  只是想知道这样能不能实现缠绕
赞一下 回复此楼
暂无
9楼2016-01-08 11:36:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

DarcyNO.1

铜虫 (小有名气)
送红花一朵
引用回帖:
8楼: Originally posted by david26y at 2016-01-08 09:54:15
不用完全重合，共线就行。
长度可以不同，但是要保证在一条直线上。
如果Overlap不行，你可以试试Partition这两个体。
我看了你的命令流，应该是因为你在lovlap之前用allsel,all设置了网格属性，所以有问题。可 ...

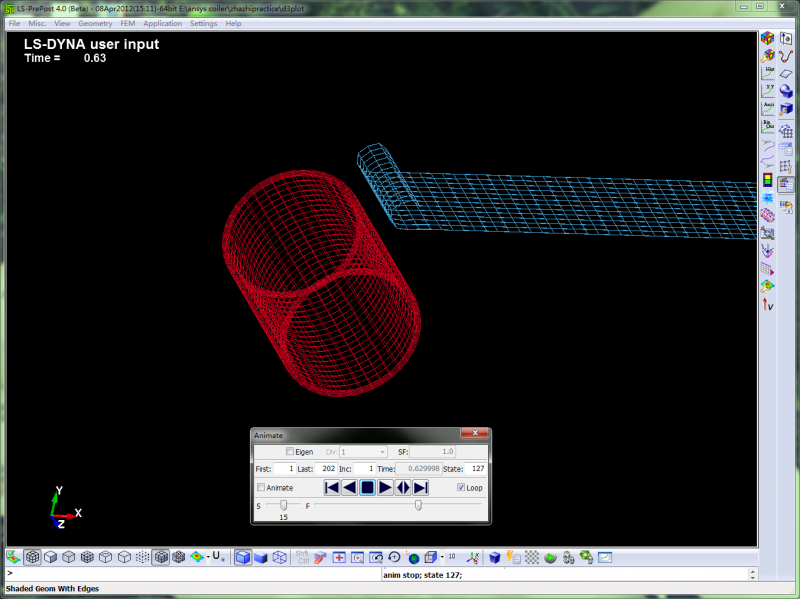

下面的图是我用lovlap命令搭接那两条线后的结果，两个体不但没有连在一起，平面不知道为什么会向那个方向卷起来。加的载荷有圆筒逆时针旋转，带的右端有一张力（拉力）
，命令流如下
*DIM,time,array,2,1,1,,,
*SET,time(2,1,1),1

*DIM,roll,array,2,1,1,,,
*SET,roll(1,1,1),0                           !卷筒转速rad/s(负号逆时针)
*SET,roll(2,1,1),-30

*DIM,tension,array,2,1,1,,,
*SET,tension(1,1,1),35                        !卷取张力35MPa
*SET,tension(2,1,1),35

EDLOAD,add,rbrz,0,1,time,roll,0,,,,,         !卷筒加载
EDLOAD,add,fx,0,Head,time,tension,0,,,,,     !施加张应力（里面的head是带右端面承受拉力的面组件名）
ansys两个模型连接问题，求助虫虫-1
赞一下 回复此楼
暂无
10楼2016-01-09 17:35:03
